Коксовый трансферкар отличается от рудного трансферкара большим объемом бункера, отсутствием наклона торцевых и продольных стен кузова, наличием перегородки внутри кузова, наличием ручного и пневматического механизмов открывания дверей бункера. Под трансферкаром размещены две двухосные тележки с четырьмя тяговыми электродвигателями постоянного тока Д6 мощностью 23,5 кВт.
Для дозированного набора, транспортировки, взвешивания и выгрузки шихтовых материалов применяется самоходный саморазгружающийся вагон-весы типа ЭВВ-40 (рис. 4.39), состоящий из рамы У, бункера 3, механизма загрузки 3, весового устройства <5, кабины управления 4, вентиляционной установки 6, пневматической системы 9, ходовых частей 7, электрооборудования 2 и системы подачи смазки 10.
Вагон-весы имеет грузоподъемность 40 т, массу тары 70 т, емкость бункера 18 м\ длину 17 м, ширину 4,22 м, высоту 6,05 м, осевую нагрузку 269,5 кН, конструкционную скорость движения 150 м/мин, или 9 км/ч.
На путях промышленного транспорта применяются также четырехосные платформы грузоподъемностью 160 т и длиной по осям сцепления автосцепок щеколдного типа 7,03 м для перевозки изложниц; двухосная платформа грузоподъемностью 45 т, длиной по раме 4,38 м и шириной 2,47 м для транспортировки мульд с шихтовыми материалами от шихтового двора или охраноразгрузочного цеха к рабочей площадке мартеновского цеха; вагон-самосвал для перевозки горячих металлургических грузов (горной земли, огнеупорного боя, горячего шлака) с температурой до 800 °С, платформа грузоподъемностью 102 т для перевозки блюмсов, слябов и тяжеловесной обрези с температурой до 100 °С и горячего чушкового чугуна.
4.4. Изотермические вагоны
Изотермические вагоны предназначены для перевозки скоропортящихся грузов (мясо, рыба, масло, фрукты, овощи и т.п.). По назначению эти вагоны делятся на универсальные и специализированные. Первые предназначены для перевозки всех видов скоропортящихся грузов, а вторые — для перевозки отдельных грузов, например, молока, живой рыбы, вина.
По способу охлаждения и способу отопления вагоны делятся на вагоны с машинным охлаждением и электрическим отоплением (рефрижераторные) и охлаждаемые водным льдом или льдосоляной смесью и отапливаемые печами-времянками (вагоны-ледники).
В зависимости от способа охлаждения рефрижераторные вагоны бывают с центральной, рассольной и индивидуальной воздушной системами охлаждения. Поезда и секции с центральным охлаждением имеют аммиачные холодильные установки в машинном отделении вагона, из которого холод передается в вагоны с грузом с помощью раствора хлористого кальция. Такую систему охлаждения имеют 21- и 23-вагонные рефрижераторные поезда и 12-вагонные секции. При индивидуальном охлаждении в каждом вагоне имеется автономная холодильная установка с хладоном-12 в качестве хладагента, холод от которого перемещается воздухом в грузовые помещения. Такую систему охлаждения имеют 5-вагонные секции и автономные рефрижераторные вагоны. Технические характеристики рефрижераторных вагонов приведены в табл. 4.11.
5-вагонная рефрижераторная секция с машинным охлаждением и электрическим отоплением типа ZB-5 постройки завода Дессау (Германия) и модели 16-380 Брянского машиностроительного завода (БМЗ) состоит из четырех изотермических вагонов для перевозимого груза и одного вагона дизель-электростанции. Вагон для грузов типа РС-4-БМЗ предназначен для перевозки скоропортящихся грузов при температуре в грузовом помещении вагона от +14 до -20 °С при температуре наружного воздуха от -5 до +38 °С, а также для охлаждения предварительно неохлажденных фруктов и овощей. Максимальная скорость движения вагона с тележками КВЗ-И2 равна 140 км/ч.
Вагон оборудован компрессорными и холодильными установками, устройствами электроотопления, принудительной вентиляцией, системой циркуляции воздуха, устройством для удаления конденсата и промывочных стоков воды, приборами контроля за температурой воздуха и груза. В кузове вагона (рис. 4.40) имеются грузовое 1 и машинное 4 отделения.
| Таблица 4.11 Технические характеристики рефрижераторных вагонов
|
| ; =:-=■” г==д==^=^=1 ^ ^~^ | ? Р | ||
| Я----------------------------------------------------------------------------------------- |
| ;;;уу7г;у;7У.а/;;уу/уу/у;/ууу/у/77 |
| 3 4 L |
и
^УУ7^77^77^У7У^7У7У7УУУУ/У7?77УУ^/У?УУУ7У77УУУУУУУУУУУУ^7у1ТШ9777777Г77М
Рис. 4.40. Грузовой вагон 5-вагонной рефрижераторной секции
У?7/МУУУ7/У?УУУ7/7УУУУ7У/МУ7УУ/777Г/77У7/7777У77т77<
Грузовое отделение имеет мощную теплоизоляцию из пенополиуретана, внутреннюю обшивку и напольные решетки, а машинное отделение -- только внутреннюю обшивку без термоизоляции и приборы, обеспечивающие заданный температурный режим в грузовом отделении. В машинном отделении расположены две компрессорные установки 3 типа ВР-1м с хладоном-12 и воздухоохладитель 2 производительностью 42 кВт. Температура в грузовых помещениях контролируется тремя способами:
выборочный дистанционный контроль с использованием двух показывающих приборов (компенсатор типа КМ-140-703);
автоматический контроль с периодической записью через каждые 2 ч с использованием реле времени, программно-временного блока и самопишущего прибора;
местные измерения температуры переносным прибором, подключаемым через штепсельный разъем с термометром сопротивления, установленным в средней зоне на боковой стене грузового помещения.
Кузов вагона для размещения перевозимых грузов — цельнометаллический, сварной несущей конструкции из низколегированной коррозионно-стойкой стали марок 10ХНДГ1 и 09Г2Д.
Вагоностроительный завод в г. Дессау (Германия) с 1958 по 1967 гг. строил также 5-вагонные секции типа ZA-5 с пятью вагонами для перевозки грузов длиной 17 м, в одном из них находится служебное отделение, а в другом — электростанция.
Вагон дизель-электростанция (рис. 4.41) в 5-вагонной рефрижераторной секции служит для выработки электроэнергии, имеет дизельное, аппаратное, котельное отделения, служебное отделение, кухню-салон, туалет и аккумуляторное отделение.
В дизельном отделении установлены два дизель-генератора типа ДГМА-75 мощностью по 75 кВт каждый, трехфазные генераторы напряжением 400 В, системы охлаждения дизелей, насосы, преобразователи. У вагона имеется также подвагонный генератор с приводом от колесной пары.

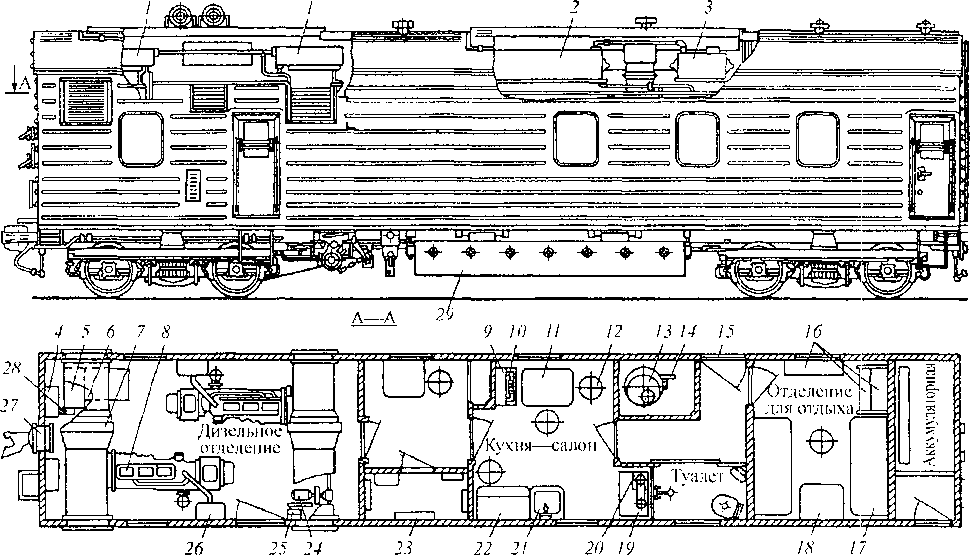

Рис. 4.41. Дизельный вагон 5-вагонной рефрижераторной секции: I—топливный бак; 2 - - бак для питьевой воды; 3 — бак для технической воды; 4 — ящик для аккумуляторных батарей; 5 — масляный бак; 6 — верстак; 7 — короб охлаждения радиаторов; 8 -дизель-генератор; 9— полка для технической документации; 10 —~ радиоприемник; 11 — стояк; 12 — стул; 13 — котел водяного отопления; 14 — насос отопления; 15 — входная дверь: 16 —шкаф: 17 — диван-кровать; 18 — тумбочка; 19—плита; 20— подогреватель воды; 21 -- раковина-мойка; 22 — бытовой холодильник; 23 — распределительный щит: 24—топливный насос; 25 — ручной топливный насос; 26 — короб фильтров; 27 — вентилятор; 28 — ручной масляный насос
|
В служебном отделении находятся силовые электрощиты с распределительными устройствами и приборами автоматики и контроля температуры в вагонах для грузов. Передача электроэнергии к силовым установкам и всем приборам вагонов секции для перевозки грузов производится по подвагонным электромагистралям и междувагонным соединениям (кондуитам) со штепсельными разъемами.
В салоне-кухне имеются нагревательная плита, холодильник, раковина-мойка, радиоприемник и телевизор, стол, стулья. В котельной установлен котел водяного отопления на жидком топливе (солярка). В помещении для отдыха имеются четыре мягких спальных места, шкаф для одежды, стол, стулья.
Вагон спроектирован по габариту 1-Т и имеет массу тары 64,5 т, длину кузова 17 м, толщину теплоизоляции пола 133 мм стен и крыши 110 мм.
Более современную конструкцию кузова и лучшие технико-экономические показатели имеет рефрижераторный вагон с кузовом типа «Сэндвич», у которого в пространство между наружной и внутренней обшивками заливается вспенивающийся пенополиуретан марок ППУ-17Н и ЦГ1У-309Т, который является теплоизолирующим и несущим элементом, воспринимающим внешние нагрузки совместно с обшивкой кузова. Такой кузов не требует ремонта в течение всего срока службы вагона (28 лет). Вагон имеет номинальную грузоподъемность 46 т, массу тары 39 т, полный и погрузочный объем соответственно 148 и 120 м?, длину по раме 21 м и габарит 1-ВМ.
|
|
|

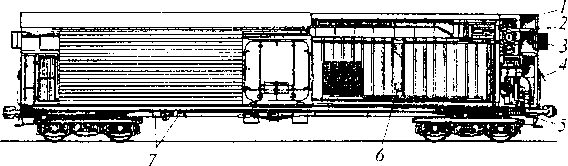

| Рис. 4.42. Автономный рефрижераторный вагон |
Автономный рефрижераторный вагон (рис. 4.42) предназначен для перевозки скоропортящихся грузов при температуре внутри грузового помещения вагона от +14 до -18 °С при температуре наружного воздуха от -45 до +40 °С. Этот вагон можно ставить в пассажирские поезда, поэтому он имеет сквозную магистраль и розетки 5 для подключения к электропневматическому тормозу, а также стояночный тормоз 13. В двух машинных отделениях расположены по дизель-генератору 15 и холодильной установке /, работающей на хладоне-12. В кузове вагона имеются: нагревательная установка 14 для подогрева зимой, аккумуляторные батареи 11, топливный бак 10 емкостью 730 литров, полупроводниковый зарядный выпрямитель 9, распределительный щит 16, вытяжной вентилятор 3 для охлаждения летом, воздухопровод 12, температурный блок, состоящий из термостатов 21 с температурным датчиком 6, переключатель которого для выбора температурных режимов находится на главном распределительном щите 8. Температура в грузовом помещении вагона контролируется переносной термостанцией, питающейся от щита 7 на продольной балке рамы вагона.
Охлажденный или подогретый воздух нагнетается в грузовое помещение вентиляторами, размещенными в холодильных агрегатах, подается в пространство над промежуточным потолком 20 и отсюда распределяется по грузовому помещению. Для отвода воздуха из вагона имеются два потолочных дефлектора 18 с заслонками, открывающимися или закрывающимися с помощью рычагов /7 из машинных отделений. Промывочные воды и конденсат отводятся через четыре сливных прибора 19.
Вагон-термос (рис. 4.43) предназначен для перевозки термически подготовленных грузов, не выделяющих биологического тепла, при температуре наружного воздуха от -50 до +50 °С. Цельнометаллический кузов с наружной обшивкой из низколегированной стали и внутренней обшивкой из алюминиевого сплава имеет конструкцию типа «Сэндвич». Потолок кузова обшит экоталью толщиной 0,75 мм, представляющей собой оцинкованный стальной лист, покрытый со стороны грузового помещения жаропрочной пленкой из пластмассы или слоем специального лака. В торцах грузового помещения установлены защитные стенки из оцинкованного листа для предотвращения повреждений основной торцевой стены при сдвиге перевозимого груза.

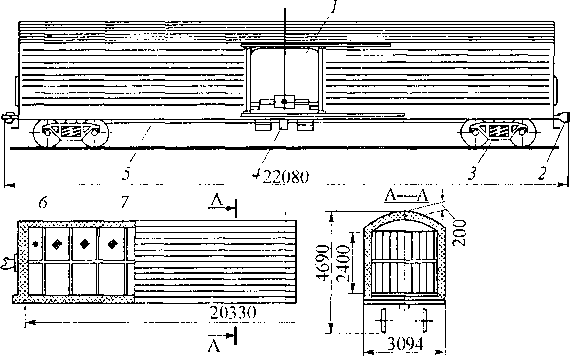

Рис. 4.43. Вагон-термос: У —дверь; 2 — автосцепка; 3 — тележка; 4 — пневматический тормоз; 5 — стояночный тормоз; 6 — защитная стенка; 7 — напольные решетки
|
Пол состоит из двух слоев стеклопластика, между которыми находятся бумажные вертикальные сегменты (соты) с вспененным полиуретаном. Сверху пол покрыт многослойной фанерой толщиной 18 мм с наружным слоем биологически нейтральной резины. В грузовом помещении имеются оцинкованные стальные напольные решетки, а в полу по диагонали два устройства для удаления промывочной воды. Дверные проемы шириною 2,7 м, высотою 2,3 м закрываются дверями прислонного типа.
Все холодильное и электрическое оборудование вагона работает автоматически и не требует обслуживающего персонала для сопровождения вагона-термоса. Техническое обслуживание вагонов-термосов и наблюдение за исправностью работы их оборудования осуществляется на специальных пунктах крупных железнодорожных станций.
а
5.1. Назначение, классификация, особенности конструкции
Пассажирские вагоны предназначены для размещения пассажиров при их перевозке с обеспечением необходимых удобств, а также вспомогательных транспортных операций и специальных пассажирских перевозок.
По способу перемещения пассажирские вагоны разделяются на несамоходные (вагоны локомотивной тяги) и самоходные, являющиеся, как правило, составными единицами поездов постоянного формирования моторвагонного подвижного состава — электросекций и дизель-поездов.
В зависимости от дальности следования поездов в них используются пассажирские вагоны: спальные, купейные или некупейные (открытого типа), с креслами или жесткими местами для сидения.
/

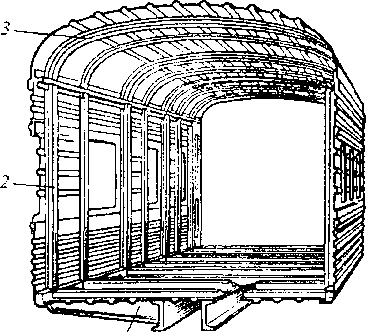

Рис. 5.1. Цельнометаллическая несущая конструкция кузова пассажирского вагона
|
Современный парк пассажирских вагонов состоит из цельнометаллических вагонов, предназначенных для перевозки пассажиров (86 %) и вспомогательного назначения (14 %). Вагоны локомотивной тяги, предназначенные для перевозки пассажиров, используемые в дальнем и межобластном сообщении, составляют более 70 % пассажирского парка. Все эти вагоны, включая специализированные и вагоны вспомогательного назначения, обращающиеся по магистральным путям МПС, представляют собой замкнутую тонкостенную оболочку, подкрепленную гофрами и поперечными балками 1 (рис. 5.1) рамы, стойками 2 стен и дугами 3 крыши. В результате образуется цельнометаллическая тонкостенная несущая конструкция, в которой используются нержавеющая, углеродистая и низколегированная стали. Такие конструкции называются цельнометаллическими вагонами (ЦМВ). Ходовая часть вагонов состоит из двух двухосных тележек типа ТВЗ- цниим с улучшенной плавностью хода.
Тормоз — автоматический с электропневматичес- ким и пневматическим управлением, имеется также ручной тормоз, привод которого обеспечивает удержание вагона на уклоне до 15 %о. Ударно-тяговые приборы — автосцепка типа СА-3 с ограничителем вертикальных перемещений, резинометаллический поглощающий аппарат типа Р-2П или Р-5П.
Современное внутреннее оборудование, удобная планировка всех помещении вагонов, единство стилевого и цветового решения обеспечивает высокий комфорт для пассажиров и обслуживающего персонала.
Все массовые типы вагонов пассажирского парка спроектированы по габариту 1-ВМ (ГОСТ 9238-83), тележки — по габариту 02-ВМ, обеспечивающие скорость движения до 160 км/ч. Плавность хода находится в пределах 3,1—3,25. Производство отечественных купейных вагонов начато в 1992—1993 гг., некупейных— 1988—1990 гг. Средний коэффициент теплопередачи ограждений кузовов в стационарных условиях составляет 1,0—1,11 Вт/м2К, удельный расход электроэнергии 10,2—16,7 кВт/ч на 1000 пасса- жиро-км (в купейных вагонах). Кроме обычных в эксплуатации находятся, испытываются или разрабатываются пассажирские вагоны, предназначенные для скоростного (до 250 км/ч) или высокоскоростного (до 350—500 км/ч) движения поездов.
Основными помещениями для пассажиров являются купе, расположенные в кузове вагона, служащем также несущей конструкцией, способной воспринимать все виды нагрузок, возникающих в эксплуатации.
Для обеспечения температурных условий в помещениях вагона ограждение кузова (стены, крыща, пол) имеет изоляцию. К внутреннему оборудованию пассажирских вагонов относятся устройства, составляющие интерьер вагона и выполняющие его планировку в соответствии с назначением: перегородки между помещениями, облицовка стен, пола и потолка, места для лежания или сидения пассажиров, размещения багажа, окна, двери, различная арматура.
Каждый пассажирский вагон имеет систему электроснабжения, обеспечивающую питание электроэнергией всех его потребителей: устройства отопления, освещения, электробытовых приборов и др. К климатическим устройствам пассажирских вагонов относится комплекс оборудования, включающий установки отопления, вентиляции и кондиционирования воздуха, необходимые для обеспечения в вагоне нормальных температурных условий и воздухообмена. В санитарно-техническое оборудование пассажирских вагонов входят санитарные узлы и система водоснабжения.
5.2. Планировки основных типов пассажирских вагонов

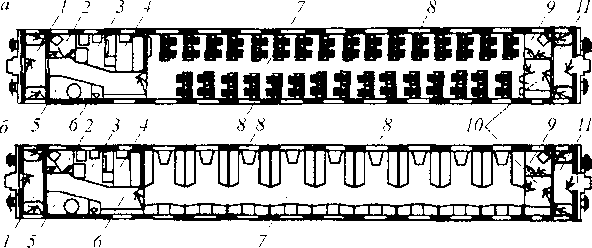

Рис. 5.2. Планировки вагонов: а — открытого с креслами для сидения модели 61 -828; б — некупейного модели 61 -836: / — тамбур тормозного конца вагона; 2 — туалет тормозного конца вагона; 3 — служебное отделение; 4 — купе проводников; 5 — котельное отделение; 6 — коридор тормозного конца вагона; 7 — пассажирский салон; 8 — окна — аварийные выходы; 9 — туалет нетормозного конца вагона; 10— коридор нетормозного конца вагона; 11 — - тамбур нетормозного конца вагона
|
Пассажирский вагон открытого типа с креслами для сидения модели 61-828 предназначен для выполнения массовых перевозок пассажиров по магистральным путям МПС колеи 1520 мм с длительностью пребывания в пути не более 12 часов. Пассажирский салон кузова (рис. 5.2, а) оборудован 31 двухместными стационарными креслами с подножками. На задних стенках откидывающихся спинок кресел укреплены складывающиеся столики, служащие сидящим сзади пассажирам. Окна в салоне оснащены опускными рамами с двойным остеклением, два из которых являются аварийными выходами, используемыми при экстремальных ситуациях. Все окна им:еют занавески и светомаскировочные шторы. Отопительная система — водяная, нагрев воды в котле осуществляется электронагревателями или твердым топливом.
Электроснабжение вагона обеспечивается от поездной магистрали с напряжением 3000 В и от генератора напряжением 50 В. Принудительная приточная вентиляция непрерывного действия с частичным удалением воздуха через дефлекторы, установленными на крыше по концам вагона. Основное освещение всех помещений, кроме тамбуров и туалетов, люминесцентное, а в тамбурах, туалетах и аварийное — лампами накаливания.
Тормоз — автоматический с пневматическим и электропневматическим управлением, имеется ручной тормоз и четыре стоп-крана. Переходные площадки оборудованы резиновыми ограждениями баллонного типа. Вагон оснащен пожарной сигнализацией, трансляционной сетью, звуковой сигнализацией. Плавность хода вагона не более 3,25, средний коэффициент теплопередачи ограждений кузова в стационарных условиях не более 1,11 Вт/Чг-К.
Некупейный пассажирский вагон модели 61-836 предназначен для выполнения массовых перевозок пассажиров по магистральным путям МПС колеи 1520 мм. Пассажирский салон кузова (рис. 5.2, б) включает в себя 9 отделений, каждое из которых оборудовано двумя поперечными нижними (с рундуками) и одним продольным диванами, над которыми размещены спальные полки и полки для багажа. Продольные диваны могут быть преобразованы в два места для сидения со столиком между ними.
Между поперечными диванами у окна установлен откидной стол. В зоне продольных полок вагон оснащен глухими окнами, а на стороне поперечных полок — окнами с опускными рамами. Все окна вагона имеют двойное остекление, два окна пассажирского салона — аварийные выходы. Электроснабжение, освещение, отопление и вентиляция — типовые. Вагон оборудован системами холодного и горячего водоснабжения, системой пожарной сигнализации, радиосетью. Год начала производства вагона 1990. Плавность хода вагона 3,25; средний коэффициент теплопередачи ограждений кузова не более 1,05 Вт/м2-К.
Пассажирский купейный вагон модели 61-820К с кондиционированием воздуха, созданный АО ТВЗ, предназначен для перевозок пассажиров по магистральным путям колеи 1520 мм. Спальный вагон повышенной комфортности I типа II класса с 4-х местными купе для пассажиров создан на базовой модели 61 -820. Основной отличительной его особенностью является наличие моноблочной крышевой установки кондиционирования воздуха S81B и системы автономного электроснабжения с генератором 32 кВт производства германской фирмы «Хагенук» и «Фага». Комфортные условия в поездке создают различные системы жизнеобеспечения.
Система кондиционирования воздуха с помощью микропроцессорного устройства в теплый период времени года в установившемся режиме осуществляет автоматическое регулирование температуры в вагоне в пределах +24 °С ±2 °С. Система водяного отопления при температуре наружного воздуха минус 40 °С при работе котла на твердом топливе совместно с механической приточной вентиляцией обеспечивает температуру воздуха в вагоне не ниже плюс 18 °С, а при нагреве воды электронагревателями температура автоматически поддерживается в пределах +22 °С ±2 °С. Для обогревания в межсезонный период в служебном отделении, купе для пассажиров и проводников установлены электронагреватели.
| 9 U |
| 13 14 |
| Рис. 5.3. Планировки вагонов: а — купейного модели 61-820К: I — тамбур тормозного конца вагона; 2--туалет тормозного конца вагона; 3 — служебное отделение; 4 — купе проводников; 5 — котельное отделение; 6 — коридор тормозного конца вагона; 7 — большой коридор; 8— купе /—IX, 9—туалет нетормозного конца вагона; 10 — окна — аварийные выходы; II — коридор нетормозного конца вагона; 12 -—тамбур нетормозного конца вагона; о — купейного модели 61-4165:1 — тамбур тормозного конца вагона;? — туалет тормозного конца вагона; 3 — служебное отделение; 4 —- купе проводников; 5 — котельное отделение; 6 — коридор тормозного конца вагона; 7 — кухня; 8 — большой коридор; 9 — купе I— VI/; 10 - душевое помещение; 11 ™- окна аварийные выходы; 12 — туалет негормозного конца вагона; 13 — коридор нетормозного конца вагона; 14 — тамбур нетормозного конца вагона |
|
Купе I—IX (рис. 5.3, а) оборудованы мягкими сидениями и полками, раздвижным столом, выдвижной лестницей для подъема на верхнюю полку, шкафами-нишами для одежды с полочками для головных уборов. Для размещения личных вещей имеется багажная ниша, малая багажная полка над окном, служащая для размещения мелких предметов. Под каждым нижним спальным местом находится рундук для багажа. В вагоне установлены термоэлектрический холодильник, электроплитка, сейф. Имеется душевая установка, а также смонтированы розетки для подключения электробритв и пылесоса. Освещение в пассажирском отделении и купе проводников — люминесцентное со встроенными статическими преобразователями, а у каждого пассажирского места — индивидуальные светильники с люминесцентными лампами. Имеется радиотрансляционная сеть и телефонная связь. Система горячего и холодного водоснабжения с запасом воды 1000 литров обеспечивает работу санитарно-технического оборудования туалетных помещений, мойки служебного отделения и кипятильника для приготовления кипяченой воды и ее последующего охлаждения водоохла- дителем. Низковольтные потребители электроэнергии питаются от автономной системы электроснабжения при движении вагона свыше 40 км/ч за счет работы подвагонного генератора с номинальной мощностью 32 кВт, подвешенного на раме вагона, имеющего привод
12 Вагоны
от средней части оси колесной пары тележки, тормозного конца вагона. При скоростях движения до 40 км/ч и на стоянках низковольтные потребители питаются от аккумуляторной батареи 88 ВНЖ-300У2 с номинальным напряжением 110 В, установленной на выкатных тележках в двух взрывобезопасных аккумуляторных боксах, а при отстое — от внешней трехфазной сети напряжением 380 В. Высоковольтные потребители работают от подвагонной поездной магистрали напряжением 3000 В постоянного или однофазного переменного тока частотой 50 Гц.
