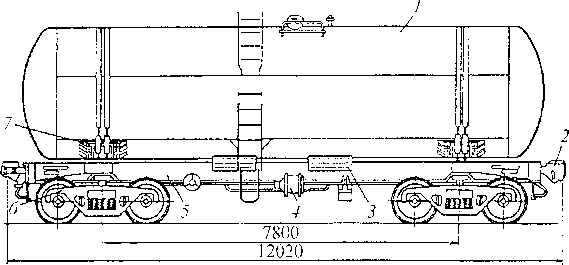

Рис. 4.3. Четырехосная цистерна грузоподъемностью 60 т: / - - котел; 2 — автосцепное устройство; 3 — крепление котла к рамс; 4 — тормозное оборудование; 5 — рама; 6 — тележка; 7—опора котла на раму

12 3 4




гп i i !23sLJ
  Va-j
Рис. 4.4. Восьмиосная цистерна безрамной конструкции грузоподъемностью 120 т

В последние годы на Ураль- ском и Мариупольском вагоно- строительных заводах строятся четырехосные цистерны с увели- ченной базой (7,8 м вместо 7,12 м) и укороченными консо- лями (1,5 м вместо 1,84 м), что улучшает динамические каче- ства цистерны, особенно в гори- зонтальной плоскости, и повы- сить безопасность движения гру- зовых поездов, в которых име- ются такие цистерны. Для перевозки бензина спроектирована четырехосная цистерна с удельным объемом котла 1,4 м3/т, вписанная в габарит 02-ВМ, что позволяет эксплуатировать ее на зарубеж- ных железных дорогах с шириной колеи 1435 мм. Грузоподъемность такой цистерны 62 т, масса тары 25,3 т, осевая нагрузка 216 кН, погонная нагрузка 64 кН/м. В последние годы постройка четырехосных цистерн с улучшенными технико-экономическими показателями производится на Уралвагонзаводе и на других предприятиях России. Для увеличения провозной способности железных дорог Мариупольским заводом тяжелого машиностроения (Азовмаш) совместно с кафедрой «Вагоны и вагонное хозяй- ство» Московского института инженеров железнодорожного транспорта (ныне Москов- ский государственный университет путей сообщения — МИИТ) создана восьмиосная ци- стерна безрамной конструкции модели 15-871. У нее отсутствуют хребтовая балка между шкворневыми узлами и про- дольные боковые балки. Грузо- подъемность 120 т (рис. 4.4). Уве- личенный до 1,14 м3/т удельный объем котла позволяет лучше ис- пользовать грузоподъемность цис- терны, а повышенная до 80 кН/м погонная нагрузка позволяет увеличить на 30—35 % массу по- езда при существующих ограни- чениях его длины и тем самым достичь большей провозной спо- собности железных дорог, со- кратить капитальные вложения на развитие пропускной способ- ности, снизить себестоимость перевозок, увеличить произво- дительность труда. При проектировании восьмиосных цистерн безрамной конструкции исходят из тен- денции развития современного вагоностроения, где идея применения целънонесущего кузова получила всеобщее признание. В таком кузове, которым является у цистерны котел, лучше используются все его основные элементы, он имеет меньшую массу, чем кузов с несущей рамой. Котел цистерны цилиндрической формы со сравнительно тол- стыми стенками в большей мере, чем кузова других типов вагонов, может быть исполь- зован в качестве цельионесущей конструкции.




Котел цистерны состоит из цилиндрической части 1 и двух днищ 9 эллиптической формы. По­вышение прочности и устойчивости оболочки котла при малой его массе достигается приваренны­ми к котлу под креплением кольцевыми шпангоутами 7 и 8 омегообразного поперечного сечения. Котел имеет два сливных прибора 6 универсального типа и два колпака с крышками 4 малого объе­ма для налива груза, при котором 2 % объема котла остаются не заполненными грузом для компен­сации температурного расширения груза. Исследования, проведенные ВНИИЖТ, показали, что неполное заполнение котла грузом не представляет угрозы для безопасности движения поездов и прочности котла. Вблизи колпака расположены два предохранительно-впускных клапана 2. Котел оборудован наружной 3 и внутренней 5 лестницами, помостами и ограждениями около колпаков с крышками 4. Основные части котла и его опор изготовлены из низколегированной стали 09Г2Д.

Дальнейшим конструктивным улучшением восьмиосной цистерны является опирание котла непосредственно на боковые скользуны четырех двухосных тележек, из которых состоят четыре­хосные тележки. Это позволяет снизить на 2,5—3 т массу тары цистерны и повысить ее грузоподъем­ность из-за отсутствия тяжелых соединительных балок четырехосных тележек. Кроме того, у такой цистерны улучшены условия осмотра и ремонта ходовых частей; иное расположение частей авто­тормоза дает возможность применять авторежим (устройство для автоматического изменения ве­личины давления в тормозном цилиндре в зависимости от грузоподъемности цистерны).

Принимая во внимание большую экономическую эффективность восьмиосных цис­терн по сравнению с четырехосными и шестиосными, а также преимущества габарита Т по сравнению с габаритом 1 -Т, целесообразным типом восьмиосной цистерны должна быть цистерна, построенная по габариту Т . Такие цистерны в первую очередь должны эксплуа­тироваться на направлениях перевозки нефтепродуктов в большом объеме в маршрутных поездах большой массы, например до 10—12 тыс. т, что при ограниченных длинах стан­ционных путей можно реализовать лишь при использовании цистерн с большой погонной нагрузкой. Кроме того, в поездах такой массы при наличии кривых малого радиуса, боль­ших подъемов и спусков профиля пути могут возникать большие продольные силы, кото­рые оказывают существенное влияние на устойчивость от выжимания вагонов из поезда. Особенно это негативно сказывается на четырехосных вагонах.

Мариупольским заводом тяжелого машиностроения в содружестве с МИИТ и ВНИЖТ была разработана конструкция восьмиосной цистерны габарита Т (рис. 4.5). Ее котел с деся­тью шпангоутами с внутренним диаметром 3,4 м состоит из нижнего (броневого) листа толщи-

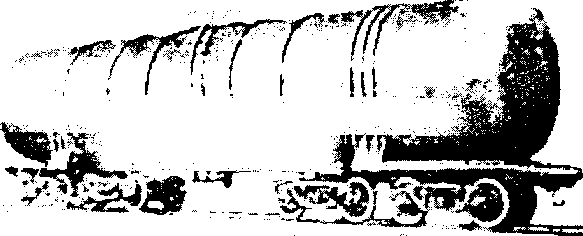

Рис. 4.5. Восьмиосная цистерна для БАМ

ной 12 мм, верхних и боковых лис­тов толщиной 9 мм и двух днищ тол­щиной 12 мм. Цистерна спроекти­рована на грузоподъемность 125 т, массу тары 51 т, полный объем кот­ла 159 м\ осевую нагрузку 216 кН и погонную нагрузку 94,2 кН/м. Вследствие меньшей длины котла цистерна габарита Т в отличие от других типов восьмиосных цистерн имеет один сливной прибор и одну горловину люка.

По предложению МИИТа Азовмашем впервые в мировой практике вагоностроения спроекти­рована восьмиосная цистерна модели 15-1500 с переменным профилем шпангоутов котла (десять шпангоутов на котле), В зоне наибольших ограничений по габариту ширины цистерны высота шпан­гоута уменьшена со 110 мм до 15 мм, что позволило увеличить внутренний диаметр котла с 3,0 м до 3,2 м при одинаковом габарите подвижного состава 1-Т. Такая цистерна имеет грузоподъемность 125 т, массу тары 51 т, удельный объем котла 1,25 м7м. Средняя погонная нагрузка «нетто» увеличе­на на 11 % по сравнению с цистерной модели 15-871. После всесторонних испытаний эта цистерны более рациональной конструкции начали строиться серийно (с 1988 г.) на Азовмаше.


4.1.4. Платформы

Платформы предназначены для перевозки длинномерных грузов, металлоконструкций, контейнеров, колесной и гусеничной техники, пакетированных грузов и некоторых сыпу­чих грузов, не требующих защиты от атмосферных осадков. К универсальным платфор­мам относятся четырехосные платформы с боковыми бортами, шарнирно связанными с рамой и могущими откидываться вниз до вертикального положения при перевозке грузов, ширина которых больше ширины платформы, а также с торцевыми бортами, которые в открытом положении ложатся горизонтально на кронштейны концевых (лобовых) балок рамы платформы. Высота торцевых бортов (400 мм) выбрана из такого расчета, чтобы при откинутых в горизонтальное положение бортов у двух сцепленных платформ и сжа­тых поглощающих аппаратах автосцепок обеспечивалось расстояние, достаточное для раз­мещения человека между платформами. В горизонтальном положении торцевые борта сцеп­ленных платформ образуют мостик для проезда самоходом при погрузке на платформы колесной и гусеничной техники. Борта кроме усилий от распора сыпучих грузов в воспри­ятии действующих на платформу эксплуатационных нагрузок участия не принимают, по­этому платформа имеет мощную раму, способную нести на себе все виды эксплуатацион­ных нагрузок. Основные технические характеристики платформ приведены в табл. 4.4.

Таблица 4.4

Технические характеристики универсальных платформ

Показатели   Модели
13-4012 13-401 13-491
Грузоподъемность, т
Масса тары, т 21,4
Площадь пола, м~ 36,8 36,8 50,8
База платформы, м 9,72 9,72 14,4
Длина, м: по осям сцепления автосцепок 14,62 14,62 19,62
по концевым балкам рамы 13,4 13,4 18,4
внутри кузова 13,3 13,3 18,3
Ширина, м: максимальная 3,15 3,14 3,06
внутри кузова 2,17 2,17 2,87
Высота от уровня головок рельсов, м: максимальная 1,81 1,81 1,81
до уровня пола 1,32 1,3 1,3
Коэффициент тары 0,3 0.3 0.4
Удельная площадь пола, м2 0,518 0,52 0,8
Осевая нагрузка, кН 2,28 2,28 2,45
Погонная нагрузка, кН/м 63,2
Габарит по ГОСТ 9238-83 о-вм 0-ВМ I-BM
Конструкционная скорость, км/ч



Платформа модели 13-4012 (рис. 4.6) постройки Днепродзержинского вагоностроитель­ного завода (Украина) предназначена для эксплуатации на железных дорогах России и других стран СНГ, а также на западноевропейских железных дорогах шириной колеи 1435 мм.

Платформа имеет комбинированный настил пола: металлический шириной 1200 мм в средней части и деревянный из коротких досок б толщиной 55 мм с армировкой по бокам Г'1-образными и Г-образными гнутыми элементами. На боковых продольных двутавровых балках 2 равного сопротивлению изгибу укреплены лесные скобы, кронштейны шарниров и упоры 3 клиновых запоров продольных бортов 1.

10. Вагоны

Универсальная платформа модели 13-401 отличается от модели 13-4012 конструкцией рамы и настилом пола. Хребтовая балка состоит из двух двутавров № 60В, а не из двух двутавров № 70, пол полностью сделан из досок толщиной 55 мм и не покрыт металличес­ким листом в средней части. Все вспомогательные продольные и поперечные балки одинаковой вы­соты по длине изготовлены из дву­тавра № 10, а раскосы консольной части рамы — из двутавра № 12.

123 4 9720 5 ---------------------------- i---------------------------------- ч jo д 8
А IbeV f*[, & fib., IZ3\ rb_________ jAj. A.....JSV тЬ F=b \«Дч_ ^ -----------------------------------------------------------------------------
2 Xiit.____ г—[, IW1 г-i -г—.
ЯШ
дж»
“ТяЭ Wr V Ш—5? —V 'V Ш ср-— щг 13400_____________________________ „
\<-з/ ' \о/ tjj Щэ7 Sp”

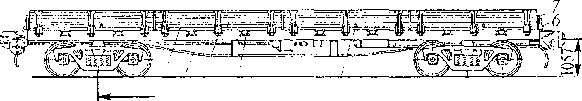

Рис. 4.6. Четырехосная платформа с комбинированным настилом пола

Анализ технико-экономических показателей и конструкций универсальных платформ показыва­ет, что их грузоподъемность в тече­ние последних лет постройки увели­чилась с 62 т до 71 т, а линейные раз­меры и погрузочная площадь пола при этом остались практически неизменными. В результате этого уменьшилась удельная площадь пола, приходящаяся на тонну грузоподъемности платформы, упала средняя статическая нагрузка платформы и снизилась эффективность платформ в эксплуатации. Платформы совершенствуются в основном путем повышения грузоподъемности, прочности и надежности конструкций.

4.2. Специализированные грузовые вагоны

К специализированным грузовым вагонам относятся крытые вагоны для перевозки скота, легковых автомобилей, холоднокатаной стали и муки; крытые вагоны-хопперы для перевоз­ки цемента, зерна, минеральных удобрений; открытые вагоны-хопперы для перевозки агло­мерата, горячих окатышей и охлажденного кокса; четырехосные полувагоны с глухим кузо­вом для перевозки сыпучих грузов и технологической щепы, а также короткомерной древе­сины (длиной до 2 м); восьмиосные полувагоны с глухим кузовом для перевозки сыпучих грузов и крупнокусковой медной руды; платформы для перевозки контейнеров, легковых автомобилей, леса в хлыстах, рельсов длиной 25 м и троллейбусов: цистерны для перевозки высоковязких грузов, молока, спирта, винопродуктов, кислот, сжиженных газов под высо­ким давлением, цемента, кальцинированной соды, глинозема, поливинилхлорида, жидкого пека, капролактама. Кроме того, к специализированным грузовым вагонам относятся транс­портеры и вагоны промышленного транспорта.

4.2.1. Крытые вагоны

Основные технические характеристики специализированных крытых вагонов при­ведены в табл. 4.5.

Крытый двухъярусный вагон модели 1 1-835 для перевозки легковых автомобилей (рис. 4.7) сконструирован с целью обеспечения повышенной защиты и сохранности то­варного вида перевозимых автомобилей.

В цельнометаллическом кузове / нижний ярус 6 размещен на раме вагона, а верхний 4 — имеет собственную раму несущей конструкции. В боковых стенах 7имеются световые проемы 5, закрытые металлической сеткой. Торцевые стены 2 образованы двухстворчатыми дверями, в нижней части которых размещены переездные площадки 3 для проезда погружаемых автомо­билей по всему составу, который состоит из однородных двухъярусных вагонов.

Для второго яруса подобные площадки расположены с внутренней стороны торцевых дверей. Нижние переездные площадки имеют стопорные устройства с замками, без откры­тия которых нельзя открыть торцевую дверь. Крыша 2 надежно защищает автомобили от хищения и предохраняет их от атмосферного воздействия.

Таблица 4.5

Технические характеристики специализированных крытых вагонов

      Вагон (модель)
Показатели Легковые автомо­били 11-835 С кот 11-240 Цемент 19-758 Зерно 19-752 Мине­ ральные удоб­ рения 19-923 Холодно­катаная сталь 12-4011
Грузоподъемность, т
Тара, т 25,4 19,5
Объем кузова, м'1
База вагона, м 7,7 10,5 8,98 10,77
Длина, м: по осям сцепления 24,26 14,17 11,92 14,72 13,2 14,9
по концевым балкам 23,24 13.87 10,70 13,50 11,98 13,68
Ширина, м: кузова, максимальная 3,232 3,282 3,278 3,24 3,262 3,195
дверного проема 2,1 2,0
Высота максимальная от головок рельсов, м 5,125 5,133 4,405 4,565 4,892 3,5
Коэффициент тары 1,4 1,15 0,276 0,314 0,328 0,45
Удельный! объем кузова, \Г/т 0,83 1,3 1,157
Осевая нагрузка, кН 224,3 225,5
Погонная нагрузка, кН/т 24,7 76,8 62,5 70,5 62,4
Конструкционная скорость движения, км/ч
Габарит по ГОСТ 9238-83 1-Т 1-Т 1-Т 1-ВМ 1-Т 1-ВМ
ЖУШ1 WTWTWITW
TWTWITWJWTWTWT^.

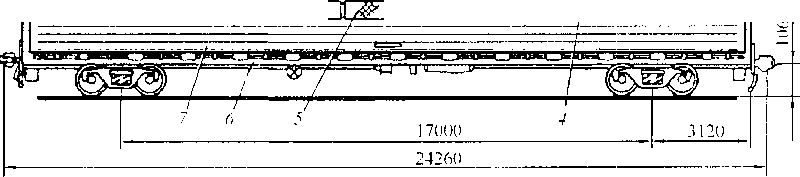

Рис. 4.7. Крытый двухъярусный вагон для легковых автомобилей
wrwT^nrwmn

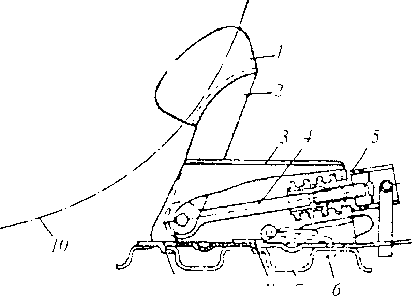

9 б / Рис. 4.8. Колесный упор
Для обеспечения необходимой устойчивости вагона от поперечною опрокидывания под воздействием центробежной силы в кривых участках пути и давления воздуха при повышен­ном центре массы груженого вагона и увеличенной боковой поверхности кузова, в хребтовой балке вблизи шкворневых балок в средней части ее размещены балластные грузы общей массой 2,7 т. Для закрепления автомобилей от продольного и по­перечного смещений по рамам ярусов вагона име­ются съемные колесные упоры, которые размеща­ются в щелевых пазах в металлических гофрирован­ных листах, приваренных к рамам ярусов вагона. Ко­лесный упор (рис. 4.8) состоит из корпуса 3, внутри которого находятся винт 4с регулировочной гайкой и закидка 6, винт 4 шарнирно соединен с рычагом 2, заканчивающимся башмаком /, на который в при­жатом состоянии опирается колесо 10 автомобиля.






Подошва корпуса колесного упора крепится к полу 7захватами 9, вставляемыми в щелевые пазы в гофрированных листах, и удерживается закидкой б, которая прижима­ется к полу вагона пружиной 8.

Обжатие четырех колес перевозимого автомобиля с помощью данной конструкции колесных упоров обеспечивает надежное закрепление автомобиля, что позволяет транс­портировать их на магистральных участках пути МГ1С России с установленными ско­ростями движения.

Крытый двухъярусный вагон рассчитан на перевозку 15—17 автомобилей «Жигули», «Москвич» или восьми автомобилей «Волга».

Двухъярусные крытые вагоны для перевозки скота (рис. 4.9) изготавливают двух мо­делей: 11-240 (без служебного отделения) и 11-246 (со служебным отделением).

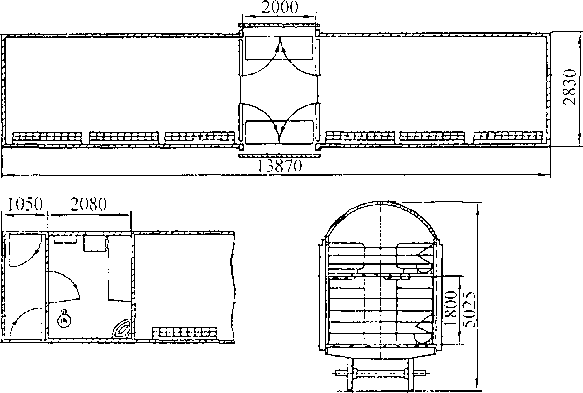

Рис. 4.9. Двухъярусный крытый вагон для перевозки скота

Максимальная вместимость кузова вагона модели 11-240: овец — 220, свиней — 82. При комбинированной перевозке мелкого и крупного рогатого скота на нижнем ярусе размеща­ется 20 голов крупного рогато­го скота, а на верхнем ярусе — 110 овец или 40 свиней. Кузов вагона модели 11-246 рассчитан на перевозку 168 овец или 64 свиней. При комбинирован­ной перевозке на нижнем ярусе размещается 15 голов крупного рогатого скота, а на верхнем ярусе 80 овец или 30 свиней. Высота грузового помещения первого яруса равна 1800 мм, а второго яруса — 1750 мм. На каждом ярусе имеются световые окна, кормушки и поилки для скота на боковых стенах кузова, обшитых изнутри досками толщиной 35 мм. В вагоне имеются отсеки для хранения фуража и приготовления корма, баки для воды общей емкостью 1500 л. Для обеспечения венти­ляции грузовых помещений в боковых стенах кузова каждого яруса имеются люки с откидными крышками, а в крыше вагона — дефлекторы. Служебное отделение ваго­на модели 11-246 оборудовано спальными местами, плитой и умывальником. Неко­торые конструкции вагонов для перевозки скота имеют торцевые двери с переходны­ми площадками для обслуживающего персонала.

Специализированный вагон-хоппер модели 19-752 для перевозки зерна (рис. 4.10) имеет цельнометаллический кузов с разгрузочными люками бункерного типа 11 с механизмами 12 для открывания и закрывания крышек 13 люков. Кузов вагона состоит из рамы 8, боковых 5

1 2 3 45

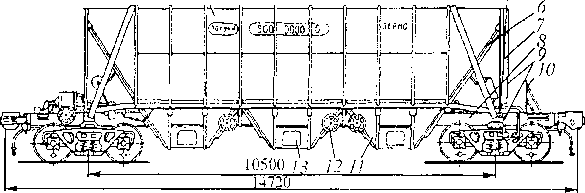

Рис. 4.10. Вагон-хоппер для перевозки зерна

и торцевых 6 стен и крыши 1. Для механизированной погруз­ки зерна в крыше имеются че­тыре щелевых загрузочных люка 2 с крышками (с резино­выми уплотнениями)и упруги­ми закидками 3, валом 4 и при­водом 7 механизма запирания. Вагон оборудован площадкой с ограждением УОдля безопасно­го перехода.


Боковые стены сделаны из гофрированной металлической обшивки толщиной 3 мм с подкрепленными стойками (двутавр № 10), верхней и нижней обвязки. Торцевые стены кузова наклонены в сторону крайних разгрузочных люков под углом 55° к плос­кости рамы и усилены двумя стойками-раскосами (швеллер № 14) с целью повышения прочности и жесткости кузова.

Крыша кузова сварена из гофрированных металлических листов толщиной 3 мм в сред­ней части и 1,8 мм по бокам, подкрепленными двадцатью фрамугами (уголок 75 х 50 х 5 мм). По всей длине крыши проходит трап. Для подъема обслуживающего персонала на крышу с целью производства ремонтных, подготовительных и погрузо-разгрузочных работ имеется наружная лестница 9, а для спуска внутрь кузова имеется внутренняя лестница.

Кузов специализированного крытого вагона-хоппера модели 19-758 для бестарной пе­ревозки цемента отличается от кузова вагона-хоппера для перевозки зерна числом разгру­зочных люков (две пары вместо четырех пар), углом наклона торцевых стен (50° вместо 55°) и некоторыми техническими характеристиками. В крыше вагона-хоппера имеются четыре круглых загрузочных люка диаметром 621 мм. Выгрузка цемента производится через четыре нижних люка бункерного типа размерами 500 х 400 мм. Одновременное открыва­ние и закрывание крышек люков осуществляется винтовым приводом.

Специализированный крытый вагон-хоппер модели 19-923 предназначен для бестар­ной перевозки гранулированных, крупнозернистых и кристаллических исслеживающихся минеральных удобрений, а также сыпучего порошкового сырья (в основном апатитового концентрата) для производства удобрений. По своей конструкции он аналогичен рассмот­ренным выше вагонам-хопперам, но угол наклона торцевых стен увеличен до 60° к гори­зонтали. Вдоль крыши по ее продольной оси расположены четыре щелевых загрузочных люка размерами в свету 1623 х 473 мм с крышками, оборудованными специальным уплот­нением и механизмом! запирания торсионного типа. В нижней части кузова имеются четы­ре разгрузочных бункера с размерами в свету 2382 х 840, днище которых наклонено под углом 55°, что обеспечивает выгрузку груза в стороне от пути. Механизм разгрузки с пнев­матическим приводом обеспечивает как попарное открывание и закрывание крышек бун­керов, так и всех четырех одновременно. Предусмотрены возможность аварийного ручно­го открывания, а также места для крепления переносных электровибраторов.

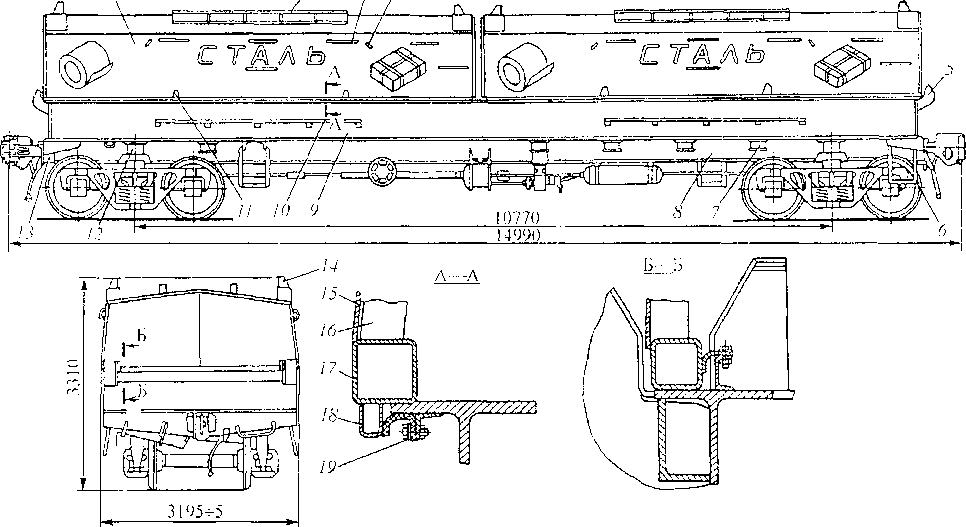

Специализированный крытый вагон модели 12-4011 (рис. 4.11) грузоподъемностью 64 т для перевозки холоднокатаной стали в рулонах или пакетах имеет кузов с двумя съемными кожухами 7, изготовленными из гладких листов 15 толщиной 3 мм, дуг 16 верхней и ниж­ней продольных обвязок 17, упор 18 и резиновые уплотнительные элементы 19.

При погрузке и выгрузке грузов с помощью подъемного крана снимаются поочередно кожухи и устанавливаются на четыре угловые опоры 14 соседнего вагона или укладывают­ся около вагона. Для захвата кожухов подъемным краном на каждом из них предусмотре­ны по четыре скобы 4, а для безопасности стропильных работ-— поручни 3, подножки 10 и 2 и лестница 6. Рулоны листовой стали укладываются в вагон на стационарные неподвиж­ные и поворотные ложементы в один или два ряда в зависимости от диаметра рулонов, которые фиксируются от продольных смещений упорными балками (швеллер № 35) с ре­зиновыми амортизаторами, которые могут перемещаться вдоль кузова, для чего имеются балки и фиксирующие стержни. Для их размещения на боковых продольных балках-стен­ках 9 .предусмотрен набор отверстий. Пакеты листов стали удерживаются от поперечных смещений передвижными стойками, закрепляемыми в поперечных балках рамы с отвер­стиями. Кожухи вагона удерживаются от продольных и поперечных смещений торцевыми 5 и боковыми 11 упорами, расположенными на раме вагона, состоящей из продольных балок 8, концевых балок 13, средних промежуточных 7 и шкворневых балок 12.

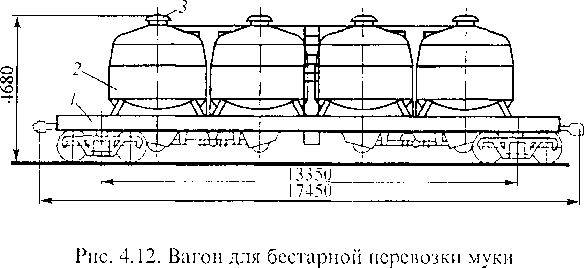

Кузов специализированного крытого вагона модели 17-486 (рис. 4.12) для бестарной пе­ревозки муки состоит из рамы 7, в средней части которой хребтовая балка рамы отсутствует, и укрепленных на ней четырех бункеров 2 коническо-цилиндрической формы с наружным диа­метром 3220 мм, изготовленных из алюминиевого сплава марки АМГ6 или марки 1915.

Рис. 4.11. Крытый вагон для перевозки холоднокатаной стали в рулонах



Сверху бункеры соединены между собою по длине вагона переходными мостиками. Заг­рузка бункеров производится сверху самотеком через люки 3 диаметром 400 мм. Разгрузка бункеров производится снизу с помощью пневматической системы, состоящей из узлов пода­чи сжатого воздуха и аэрации про- дуктопроводов с арматурой, штуце­ров для подключения манометров и предохранительных клапанов. Система разгрузи обеспечивает транспортировку муки из бункеров на расстояние до 200 м или на вы­соту до 30 м. Производительность разгрузки — 50 т/ч. Падение давле­ния сжатого воздуха в системе раз­грузки до нуля свидетельствует об окончании процесса разгрузки.

Четырехосный специализированный крытый вагон модели 11-274 грузоподъемностью 50 т для транспортировки опасных тарно-штучных и пакетированных грузов 9-го и 13-го разрядов, требующих зашиты от атмосферных и других внешних воздействий имеет цельно­металлический сварной кузов с металлической листовой обшивкой толщиной 14 мм и цельнометаллической крышей с внешним защитным покрытием из металлических листов для предохранения основной крыши от прожога при падении на крышу оборванного кон­тактного провода. Внутри кузов обшит фанерой с теплоизоляцией из асбестовой ткани. Заг­рузка вагона производится через боковые и внутренние распашные двери. Защитные двери вагона, открывающиеся наружу, обшиты металлическим листом толщиной 13 мм. Наруж­ные задвижные двери — самоуплотняющиеся. Кузов вагона имеет постоянные инвентарные устройства для крепления перевозимых грузов в кузове.
