При наличии автоматических швартовных лебедок и швартовных поворот­ных клюзов следует периодически проворачивать ролики клюзов и регулярно сма­зывать трущиеся части.

Все концы, тросы, кранцы, маты, бросательные лини надо своевременно просушивать, металлические детали - очищать и смазывать.

При стоянке судна на швартовах необходимо выполнять следующее:

- запрещается оставлять стальные швартовные концы на барабанах брашпи­лей даже на короткое время, так как при натяжении или рывках швартовов валы механизмов могут быть погнуты;

- в местах с резким колебанием уровня воды рекомендуется в качестве швар­товных концов применять растительные тросы либо тросы из синтетиче­ских материалов;

- во время погрузки и выгрузки необходимо проверять, чтобы все швартовы были одинаково обтянуты, не имели излишней слабины или не были слиш­ком тугими. Особенно внимательно надо следить за швартовами в портах, где имеют место колебания уровня воды;

- во время сильного ветра или течения швартовы, которые испытывают наибольшее напряжение, должны быть равномерно натянуты. При наличии зыби швартовы должны иметь некоторую слабину с целью уменьшения их напряженности при раскачивании судна;

- во время дождя швартовы и фалини из растительных тросов необходимо периодически потравливать, так как, намокая, они укорачиваются на 10 - 12 % и могут лопнуть.

Стальной швартовный трос подлежит замене, если в любом месте на его длине, равной восьми диаметрам, число обрывов проволок составляет 10% и более общего числа проволок, а также при чрезмерной деформации троса.

Растительный трос подлежит замене при разрыве каболок, прелости, зна­чительном износе или деформации. Синтетические канаты подлежат замене, если количество обрывов и повреждений в виде надрывов нитей составляет 15 % и бо­лее числа нитей в канате.

Техника безопасности при выполнении швартовых операций

1. Перед началом швартовных операций убедитесь, что швартовные механизмы и вьюшки находятся в исправном состоянии и работают нормально.

2. Пуск в действие швартовных механизмов производите только по команде ли­ца, руководящего операциями.

3. Выбирайте и травите швартовные тросы только по команде лица, руководя­щего швартовкой.

4. Для швартовных операций применяйте только исправные тросы. Не работайте со стальными тросами, у которых торчат концы оборванных проволок, пере­биты пряди или трос деформирован.

5. Не допускайте нахождения посторонних людей в местах производства швар­товных операций.

6. При подготовке к швартовным операциям разнесите по палубе тросы необхо­димой длины. Не травите тросы непосредственно из бухт или с вьюшек.

7. Не стойте внутри шлагов разнесенного по палубе швартовного троса. Подавая для швартовки трос, очищайте его от калышек.

8. Подавая бросательный конец, предупредите окриком "Берегись!".

9. Не давайте большой слабины швартовному тросу при выборке его поданным бросательным концом. Тяжелые тросы потравливайте через кнехт, наложив на него один - два шлага.

10. Не задерживайте руками или ногами вытравливающийся трос.

11. Накладывая трос на кнехт, следите, чтобы на нем не образовались калышки, в противном случае швартовный конец возьмите на стопор, расправьте все об­разовавшиеся калышки и только после этого вновь наложите его на кнехт.

12. Взяв швартовный трос на стопор, не находитесь впереди по направлению его натяжения и ближе 1 метра от места наложения стопора (для синтетических канатов - не ближе 2 метров).

13. При отдаче стопора находитесь только со стороны, противоположной натяже­нию швартовного троса, и в стороне от линии натяжения.

14. Стравливая трос из бухты, встаньте за бухту лицом по направлению движения стравливаемого троса и сбрасывайте шлаги вперед от себя.

15. Выбирая или потравливая швартовные тросы, держите ходовой конец, не подходя к кнехтам или барабану швартовного механизма ближе 1 метра.

16. Дополнительные шлаги троса накладывайте на барабан швартовной лебедки, шпиля или брашпиля только при остановленном механизме. Не стравливайте трос с вращающегося барабана швартовного механизма, когда барабан враща­ется в сторону выборки.

17. По окончании швартовки на верхние шлаги стального троса, заведенного на кнехт, накладывайте схватку из тонкого растительного троса.

18. При отдаче с кнехта туго натянутого троса потравите трос до образования до­статочной слабины, только после этого снимайте шлаги с кнехта.

19. Не находитесь на линии натяжения выбираемого или стравливаемого троса, а также вблизи кнехтов и роульсов.

20. Не выбирайте и не травите тросы, если с ними производятся работы у роуль­сов или киповых планок (освобождение зажатых тросов и пр.).

21. Не протаскивайте швартовные концы через клюзы без специальных крючьев.

22. Во время производства швартовных работ не держите руки на планшире фальшборта, не перегибайтесь через него. Не переходите с судна на причал, с причала на судно или с судна на судно до окончания швартовки.

23. При завозке швартовного троса шлюпкой набирайте достаточное количество шлагов троса для свободного его потравливания. Не подбирайте завезенный шлюпкой швартовный трос до тех пор, пока шлюпка не освободится от троса и не отойдет от него на безопасное расстояние. Если человек находится на швартовной бочке, не травите и не выбирайте швартовный трос.

24. При запуске линеметательной ракеты следите за тем, чтобы линь находился под ветром в стороне от вас. Запускайте линеметательную ракету с таким рас­четом, чтобы она упала за целью.

25. Для предохранения швартовных тросов от пере­тирания необходимо подкладывать под стальные тро­сы деревянные бруски, а под растительные — маты.

26. После окончания швартовных операций уберите свободные тросы на вьюшки или в бухты, а механизмы отключите, установите противокрысиные щитки.

6.4. Буксирное устройство

Буксировка судов морем относится к особым случаям морской практики. Как правило, буксировка осуществляется транспортными судами или мощными буксирами- спасателями. Для обслуживания буксируемого объекта, осо­бенно крупнотоннажного судна, при маневрировании в пор­тах и узкостях в помощь буксировщику придаются один или два вспомогательных буксира.

Буксирным устройством называется комплекс изделий и механизмов, обеспечивающий судну возможность буксиро­вать другие суда (либо иные плавсредства) или идти на бук­сире самому.

В состав буксирного устройства транспортных судов входят: буксирные тро­сы, буксирные кнехты (битенги), буксирные клюзы, вьюшки и банкеты для хране­ния буксирных тросов. Помимо этого используются элементы якорного и швартов­ного устройств (шпили, якорные цепи, кнехты и т. п.).

Наиболее простым и в то же время наиболее распространенным способом буксировки является буксировка с гака. В этом случае суда соединяются длинным гибким тросом, который подается с кормы буксирующего судна на нос буксируе­мого. Портовые буксировки часто производятся лагом, когда буксир несколькими швартовными концами закрепляют у борта. При таком способе буксировки дости­гается хорошая управляемость, что очень важно в условиях ограниченной аквато­рии порта (рис. 6.51).

Основными деталями буксирного устройства при буксировке с гака являют­ся буксирный трос и гак. В качестве буксирных тросов применяют как раститель­ный, так и стальной трос.

Буксирный трос крепят на специальном гаке. Буксирные гаки необходимы для того, чтобы можно было в любой момент быстро отдать буксирный трос. Бук­сирные гаки бывают простые, полуавтоматические, автоматические. Простой гак неудобен тем, что трос можно отдать только при наличии слабины. Но часто при­ходится отдавать буксирный трос под натяжением в момент рывка, когда он направлен под углом к диаметральной плоскости и вызывает' большой крен букси­ра, что может привести к опрокидыванию последнего (рис. 6.52). Быстрая отдача натянутого троса обеспечивается применением автоматических и полуавтомати­ческих гаков.

Рис. 6.51. Буксирное устройство судна - буксировщика: 1 - буксирный трос; 2 - буксирный клюз; 3 - мягкий кранец; 4 - буксирная арка; 5 - битенг; 6 - буксирная лебедка; 7 - буксирный гак; 8 - погон; 9 - буксирная дуга

Гак закрепляют на буксирной дуге, расположенной в горизонтальной плос­кости. Параллельно буксирной дуге часто устанавливают погон, на котором лежит гак, имеющий значительную массу. Гак к буксирной дуге крепят через пружинные амортизаторы.

Большое влияние на мореходные качества буксира оказывает место установ­ки буксирной дуги. Обычно ее устанавливают примерно посередине длины судна на высоте 1 - 1,5 м от верхней палубы. Такое положение дуги обеспечивает хоро­шую поворотливость буксира и удобное обслуживание буксирного устройства, но при боковом натяжении троса может вызвать опасный крен судна. Поэтому при морских буксировках, чтобы избежать боковых рывков, буксирный трос, идущий от гака, проводят через кормовой буксирный клюз. Если его нет, то трос раскреп­ляют оттяжками или на него накладывают цепной стопор.

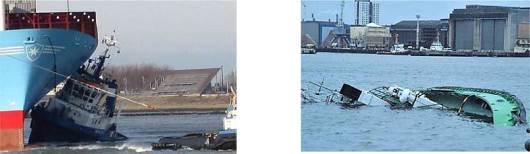

Рис. 6.52. Неудачная буксировка

Для защиты кормовой части палубы от буксирного троса устанавливают не­сколько буксирных арок. Высоту арок выбирают в зависимости от положения бук­сирного гака.

Многие морские буксиры имеют автоматическую буксирную лебедку. В этом случае буксирный трос закрепляют не на гаке, а на барабане лебедки. Лебедка имеет специальное устройство, автоматически регулирующее натяжение троса. В случае увеличения тягового усилия, а также при различных рывках лебедка по­травливает немного трос, чем достигается смягчение рывков. При уменьшении тя­гового усилия трос автоматически подбирается.

К буксирному устройству следует также отнести битенги и кранцы. Битенг - чугунная или стальная тумба, предназначенная для крепления буксирных тросов и имеющая усиленное крепление к палубе. Установка вдоль каждого борта двух - трех битенгов или прочных кнехтов обеспечивает надежное закрепление тросов при буксировке лагом. Мягкие кранцы, расположенные на носу и корме буксира, позволяют избежать вмятин обшивки судна при подходе буксира к борту.

Способы крепления буксирного каната. Вынужденные буксировочные опе­рации по спасению аварийных судов выполняются транспортными судами или буксирами-спасателями. На транспортных судах буксирное устройство устанавли­вается на случай аварийных буксировок и поэтому запрещается использовать бук­сирный трос для иных целей.

Для морской буксировки применяется стальной гибкий трос. Недостаток стального троса - его малая эластичность. Поэтому морские буксировки производят при большой длине буксира (400 - 500 м) или в трос включают две - три смычки якорной цепи. Благодаря большой длине и значительной массе трос провисает и смягчает рывки. Большой эластичностью также отличаются тросы из синтетиче­ского волокна, поэтому их целесообразно использовать при морских буксировках.

На транспортных судах выбор способа крепления буксирных тросов опреде­ляется в зависимости от размеров и особенностей устройства судов, наличия средств для крепления буксирных тросов, а при вынужденных буксировках - еще и от погодных условий. Во всех случаях должно быть обеспечено надежное крепле­ние тросов и предусмотрена возможность изменения длины буксирного троса и его немедленной отдачи.

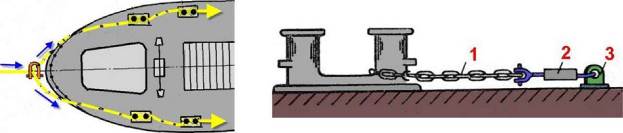

Рис. 6.53. Крепление буксирного Рис. 6.54. Подкрепление кнехтов: троса на кнехтах 1 - такелажная цепь; 2 - талреп; 3 - палубный обух

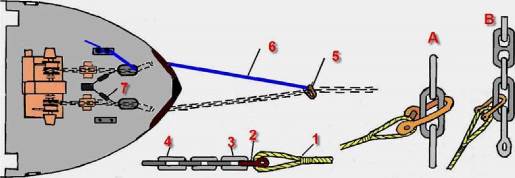

Рис. 6.55. Крепление буксирного троса к якорной цепи: 1 - буксирный трос; 2 - якорная скоба; 3 - удлиненное звено; 4 - якорная цепь; 5 - соединение троса с цепью с помощью скобы (вариант А или В); 6 - стальной трос; 7 - крепление цепи талрепом с раздвоенным гаком (переносной стопор)

Крепление буксирного троса на буксируемом судне. Самым простым спосо­бом является крепление буксирного троса непосредственно на кнехтах (рис. 6.53). Такой способ можно использовать при буксировке небольших судов на короткое расстояние в стесненных условиях плавания, где требуется часто выбирать и по­травливать буксир. Но в этом случае необходимо тщательно осмотреть кнехты, и если они не особенно надежны, то их надо подкрепить (рис.6.54).

Иногда целесообразно буксирный трос закрепить прямо за якорь (рис. 6.56). Наличие тяжелого якоря значительно улучшает работу буксирной линии в целом. Но в этом случае необходимо продумать способ соединения с якорем, так как про­стое набрасывание огона троса на лапы якоря не обеспечивает надежности соеди­нения из-за возможности перетирания троса об острые края головной части якоря.

Если нельзя использовать якорные цепи, то приходится заводить брагу. Бра­га - стальной трос, который заводят за жесткие корпусные конструкции (рубки, комингсы грузовых люков) с распределением нагрузки на возможно большее число точек, причем без резких перегибов троса (рис. 6.57). На углах под брагу крепят деревянные брусья. Для экстренной отдачи браги используется глаголь-гак.

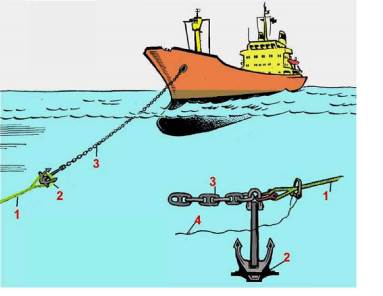

Рис. 6.56. Варианты крепления буксирного троса за становой якорь: 1 - буксирный трос; 2 - становой якорь; 3 - якорная цепь; 4 - стальной проводник

Рис. 6.57. Крепление буксира за брагу на буксируемом судне: 1 - проводник; 2 - якорная скоба; 3 - скобы-зажимы; 4 - брага; 5 - деревянные брусья на углах комингса люка; 6 - такелажная скоба; 7 - струбцины; 8 - буксирный трос

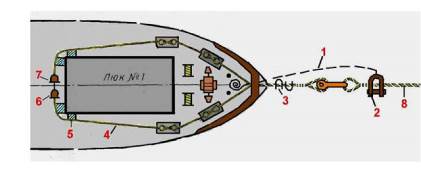

Рис. 6.58. Крепление буксира за брагу, обнесенную вокруг комингса люка: а - общий вид: 1 - серьги; 2 - брага; б - соединительное устройство: 1 - буксирный трос; 2 - глаголь-гак; 3 - проводник; 4 - брага; 5, 7 - якорные скобы; 6 - тройник

Крепление буксирного каната на буксирующем судне (рис. 6.58, 6.59). На корме должна быть предусмотрена возможность легкой и надежной отдачи бук­сирного каната в случае вынужденной остановки в море и опасного сближения с буксируемым судном, а также внезапной угрозы столкновения.

Данным способом удобнее крепить буксирный канат на равнопалубных су­дах, проводя брагу вокруг комингса кормового трюма. На кнехт следует наклады­вать такое число шлагов браги, которое допускается его нагрузкой. Оставшаяся часть тягового усилия должна быть передана на комингс грузового люка или на другие прочные конструкции, расположенные на палубе судна. Трос браги следует брать такой прочности, как и буксирный, или делать его из нескольких шлагов.

По достижении судами полной скорости буксировки необходимо осмотреть буксирное устройство. На корме буксирующего и на носу буксируемого судов должна быть установлена вахта для наблюдения за работой буксирного устройства. У места, где возможна отдача буксирного троса, должен быть инструмент, позво­ляющий или перерубить буксирный трос, или привести в действие отдающее устройство.

Все суда, когда они идут на буксире, рыскливы. Предотвратить рыскание при помощи руля возможно лишь в том случае, если скорость рыскания позволяет рулевому удерживать судно на курсе.

Буксировка судов во льдах ледоколами. В тяжелых ледовых условиях или при повреждении проводимых судов может возникнуть необходимость буксировки их ледоколом (рис. 6.60).

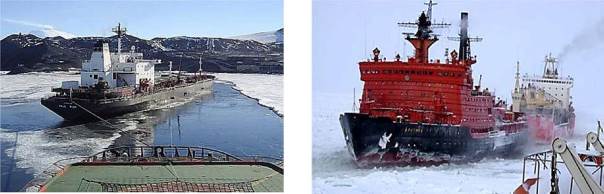

Рис. 6.60. Буксировка транспортного судна

Подготовка проводимого судна к буксировке заключается в следующем.

- Якоря убирают на палубу, что необходимо для продевания буксирного стропа ледокола через якорные клюзы, а также во избежание поломки якорей и повре­ждения борта ледокола. Суда при плавании в ледовых условиях должны быть всегда готовыми к поднятию якорей на палубу.

- На баке судна готовят в достаточном количестве бросательные концы и тросы- проводники со скобами для приемки буксира с ледокола.

- Заранее готовят все необходимое для принятия и крепления «усов» на палубе судна, для чего через клюзы заводят стальные тросы-проводники со скобами, предназначенные для присоединения их к концам «усов», которые будут про­таскиваться через клюзы на палубу.

- Необходимо предусмотреть быструю отдачу буксирного стропа, поданного с ледокола. Один из способов крепления стропа заключается в том, что выходя­щие через якорные клюзы на палубу огоны «усов» связывают манильским или пеньковым тросом. Для отдачи буксира этот найтов рубят. Чтобы это можно было сделать без малейшей задержки, под найтов плотно подкладывают дере­вянный брус. При буксировке нужно вблизи найтова выставить вахтенного матроса, снабженного топором.

При ледовой проводке в сплоченном тяжелом или торосистом льду приме­няют буксировку ледоколом вплотную. При этом способе буксировки ледокол под­тягивает проводимое судно вплотную в свой кормовой вырез. Для буксировки вплотную используется специальный буксир «усы» - короткий стальной трос с огонами на концах, которые пропускаются через якорные клюзы буксируемого судна (рис. 6.61).

Буксируемое судно должно идти строго в диаметральной плоскости ледоко­ла. На резких поворотах во льду ледокол должен сбавлять скорость, чтобы избе­жать обрыва буксирного стропа. При буксировке судов большого водоизмещения или большой длины ледокол управляется плохо. В этих случаях при поворотах на буксируемом судне необходимо класть руль в противоположную сторону и пере­ходить к нормальному управлению, как только ледокол начнет выправляться на канале или на курсе.

Рис. 6.61. Буксирное устройство на ледоколе: 1 - лебедка; 2 - стопор Булливана; 3 - буксирная серьга; 4 - блок Николаева; 5 — бензель

При буксировке в тяжелых льдах нельзя крепить буксирные тросы за швар­товные кнехты или брашпиль, которые не рассчитаны на большие нагрузки и при приложении такой нагрузки будут срезаны или выворочены (рис. 6.62).

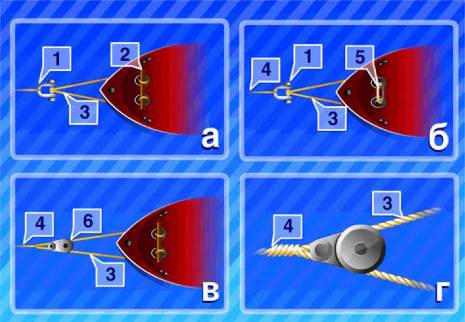

Рис. 6.62. Крепление буксирного троса на буксируемом судне: а) - два стропа пропущены через клюзы и соединены при помощи бревна; б) - огоны стропа соединены бензелем; в) - строп пропущен через блок Николаева; г) - блок Николаева 1 - якорная скоба; 2 - бревно; 3 - ветви стропа; 4 - буксирный трос; 5 - бензель

6.5. Грузовое устройство

Грузовым устройством называется комплекс конструкций, механизмов и из­делий, предназначенный для грузовых операций силами судна.

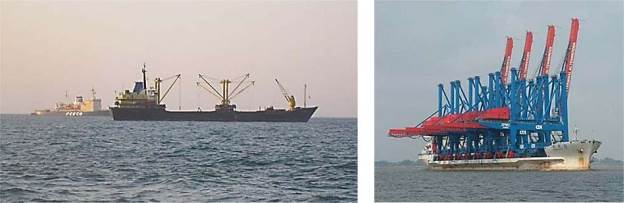

Грузовое устройство со стрелами. Основные элементы такого устройства:

— мачты или грузовые колонны, которые служат опорой для стрел (на некото­рых судах опорой может являться лобовая переборка надстройки);

— грузовые стрелы с такелажем и оборудованием для проводки и крепления такелажа;

— грузовые лебедки;

— грузовые помещения (трюмы и твиндеки) с соответствующим закрытием грузовых люков.

Грузовые мачты. При наличии на судне трех мачт носовую называют фок- мачтой, среднюю - грот-мачтой и кормовую - бизань-мачтой.

Наиболее простой по конструкции является одиночная мачта, которая пред­ставляет собой стальную трубу большого диаметра. Для прочного крепления мачты она пропускается через отверстие в верхней палубе — пяртнерс и ее нижний конец — шпор приваривается к настилу нижней палубы или второго дна. Место крепле­ния шпора мачты называется степсом. Кроме крепления к корпусу судна, мачты раскрепляются при помощи стоячего такелажа из жесткого стального троса. Тросы, идущие от мачты к бортам, называются вантами. Спереди мачты поддерживаются штагами, а в корму идут бакштаги.

Для обеспечения необходимого вылета грузовых стрел за борт вместо оди­ночных мачт устанавливают грузовые колонки и портальные мачты, состоящие из двух мачт - Л-образной или П-образной, которые в верхней части соединены са­лингом. Салинг служит для крепления троса, который поддерживает стрелу (рис. 6.63). В середине салинга устанавливается стеньга. Верхний конец стеньги закан­чивается плоским диском — клотиком.

Грузовые стрелы. Грузовые стрелы делятся на легкие и тяжелые. Легкой называется стрела грузоподъемностью не более 10 т, а тяжеловесной - одиночная стрела грузоподъемностью более 10 т.

Легкая грузовая стрела представляет собой стальную трубу с утолщением в средней части (рис. 6.64). Нижний конец стрелы (шпор) имеет вилку с двумя про­ушинами. На верхний конец стрелы (нок) насаживают кольцо (бугель), имеющий четыре обуха. Стрелы сварной конструкции могут не иметь бугеля, а для крепле­ния такелажа к ноку стрелы приваривают обухи.

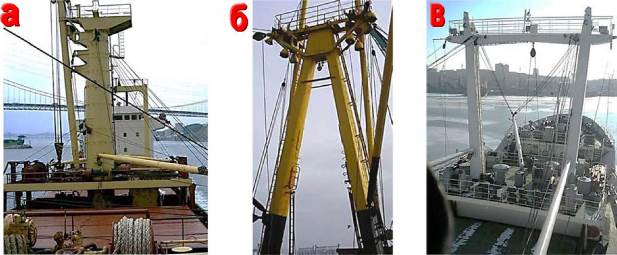

Рис. 6.63. Грузовые мачты: а - одиночная; б - Л-образная; в - П-образная

Для шарнирного соединения шпора стрелы с мачтой на последней на высоте 2 - 2,5 м от палубы устанавливают башмак, имеющий проушину и подпятник.

I. _f Нок стрелы поддерживается топенантом. Изменяя длину то­

пенанта, можно изменить угол подъема стрелы. Топенант состоит из стального троса, коренной конец которого крепится к верхнему , обуху нокового бугеля. Второй, ходовой конец топенанта проходит

f через топенант-блок, закрепленный на мачте. Ниже блока к топе­

нанту крепится треугольное звено - треугольник топенанта. С дру- . ' '■ гой стороны к треугольнику прикреплены длиннозвенная цепь -

грузовой стопор и стальной трос - лопарь топенанта. Лопарь топе­нанта служит для подъема стрелы. Выбирают лопарь с помощью грузовой лебедки, на турачку которой заводят ходовой конец лопаря. Грузовым стопором стрелу за­крепляют в нужном положении, для чего одно из звеньев цепи крепят к обуху, при­варенному на палубе.

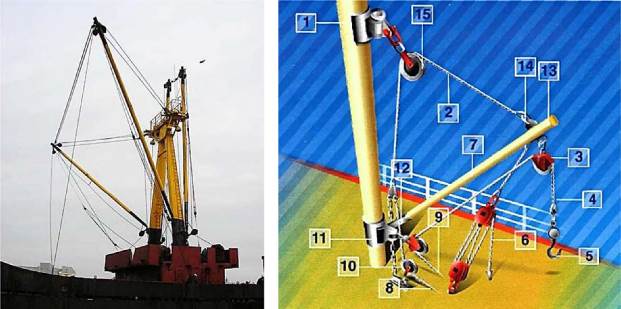

Рис. 6.64. Легкая грузовая стрела: 1 - мачта; 2 - топенант; 3 - грузовой блок; 4 - грузовой шкентель; 5 - грузовой гак; 6 - оттяжка; 7 - стрела; 8 - канат на турачку грузовой лебедки; 9 - канат на барабан грузовой лебедки; 10 - лопарь топе­нанта; 11 - башмак; 12 - шпор стрелы; 13 - нок стрелы; 14 - бугель; 15 - топенант-блок

На многих судах для крепления топенанта и подъема стрелы вместо грузово­го стопора используют топенантные вьюшки, которые приводятся во вращение от грузовой лебедки. Для подъема стрелы с грузом суда имеют специальные топе­нантные лебедки или грузовые лебедки снабжаются топенантным барабаном. В этом случае топенант выполняется в виде талей (топенант-тали), что уменьшает нагрузку на топенантную лебедку. Груз поднимают гибким стальным тросом - гру­зовым шкентелем. На одном конце его закрепляют грузовой гак (рис. 6.65 а) и про­тивовес, а другой конец через грузовой и направляющий блоки проводят к грузо­вой лебедке, где прочно закрепляют на барабане.

Поворот стрелы для выноса груза за борт и обратно производится при по­мощи оттяжек (рис. 6.65 б). Каждая стрела имеет две оттяжки, что дает возмож­ность надежно закрепить ее в нужном положении. Оттяжка состоит из конца стального троса — мантыля и талей, основанных растительным тросом. Мантыли оттяжек закрепляют за боковые обухи нокового бугеля, а тали нижними блоками крепят за обухи или рымы, установленные на палубе, фальшборте, рубке и т. п. При подъеме груза грузовой шкентель выбирают с помощью грузовых лебедок (рис. 6.66).

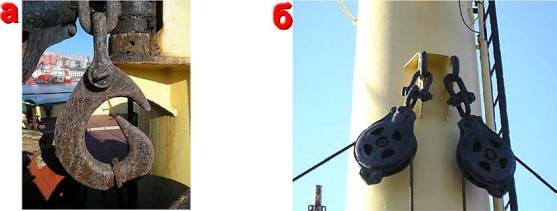

Рис. 6.65. а - грузовой гак; б - поворотные оттяжки

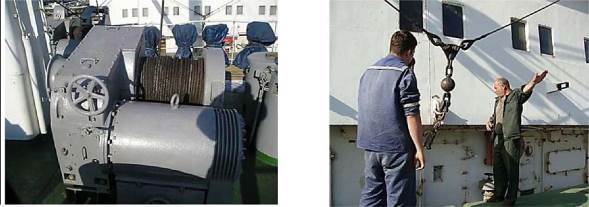

Рис. 6.66. Грузовая лебедка Рис. 667 Соединение дуговых шкентелей при работе на «телефон»

Легкие стрелы могут работать как в одиночном так и в спаренном варианте. При работе в спаренном варианте «на телефон» грузовые шкентеля соединяют как показано на рис. 6.67. Затем одну стрелу (береговую) устанавливают в положение «за бортом» так, чтобы ее нок находился над причалом. Вторую стрелу (трюмную) устанавливают в положение «над люком» так, чтобы ее нок находился над просве­том люка грузового трюма (рис. 6.68).

Выгрузка осуществляется следующим образом. Груз, зацепленный грузовым гаком «трюмной» стрелы, поднимается выше комингса трюма и фальшборта. Ле­бедка «береговой» стрелы подбирает слабину своего грузового шкентеля и как бы «берет груз на себя», одновременно лебедка «трюмной» стрелы потравливает свой грузовой шкентель. Груз начинает перемещаться в сторону причала и, как только окажется над местом выгрузки, оба шкентеля травят и груз опускается на причал.

Грузоподъемность при работе на «телефон» уменьшается почти вдвое отно­сительно грузоподъемности каждой отдельной стрелы вследствие увеличения уси­лий в стрелах, шкентелях и оттяжках, особенно при угле между шкентелями 120⁰ и более. Недостатком этого способа является и то, что с изменением места подъема или укладки груза в трюме требуется перестановка стрел, на которую затрачивает­ся время.

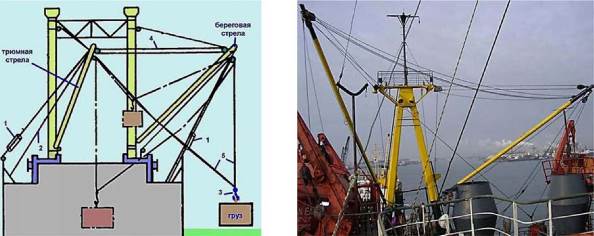

Рис. 6.68. Работа легкими стрелами на «телефон»: 1 - оттяжки; 2 - контроттяжки; 3 - гак; 4 - топрик; 5 - грузовые шкентели

В полной мере грузоподъемность стрел может быть использована при работе способом «одиночной стрелы». В этом случае стрелу устанавливают над люком и груз на шкентеле поднимают из трюма на достаточную высоту. Затем стрелу с по­мощью оттяжек вываливают за борт и груз опускают на причал. Подобрав шкен­тель, стрелу возвращают в исходное положение.

Способ «одиночной стрелы» имеет низкую производительность и требует большой затраты ручного труда. Поэтому он применяется только в исключи­тельных случаях.

На переходе легкие стрелы опускаются в горизонтальное положение, для че­го устанавливаются стойки с накладными бугелями, в которых закрепляются ноки стрел.

Многие универсальные грузовые суда оборудуют одной или двумя тяжело­весными стрелами грузоподъемностью до 40 - 50 т, а в отдельных случаях (на специальных судах) - до 300 т.

Тяжеловесными стрелами работают по способу одиночной стрелы (рис. 6.69). Но в отличие от легких стрел стрелы-тяжеловесы имеют три рабочих движе­ния: подъем груза, поворот стрелы и изменение наклона стрелы.

Конструкция и вооружение тяжеловесной стрелы имеют некоторые особен­ности. Шпор стрелы для уменьшения изгиба мачты опирается не на мачту, а на специальный фундамент, установленный на палубе. Отличием в конструкции нока стрелы является наличие врезного блока, установленного в прорези, которая сдела­на несколько ниже бугеля.

К нижней скобе на ноке стрелы подвешен верхний неподвижный блок мно- гошкивных талей - грузовых гиней. К нижнему подвижному блоку гиней подвешен двурогий гак с вертлюгами (рис. 6.70).

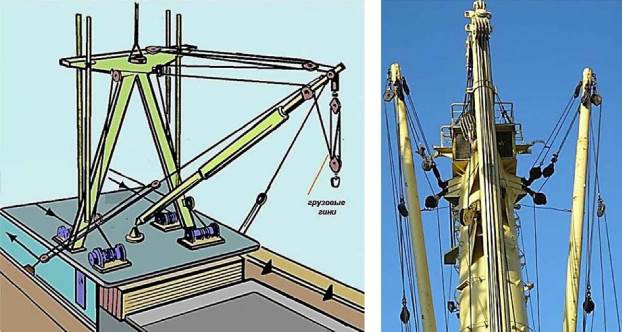

Рис. 6.69. Тяжеловесная стрела

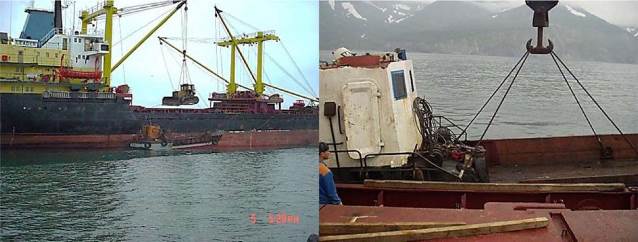

Рис. 6.70. Тяжеловесная стрела в работе

Перегрузка тяжеловесов судовыми средствами должна производиться под личным руководством старшего помощника капитана. К работе на тяжеловесных стрелах допускаются только специально обученные члены экипажа, объявленные приказом по судну.
