На морских судах применяют обычно сходни из легких сплавов. На тетивах такой сходни имеются гнезда, в которые вставлены стойки с тройным рядом лее­ров. Для перемещения по причалу нижнего конца установленной сходни на нем за­креплены опорные ролики, снабженные козырьками. Для крепления сходни к бор­ту судна на концах ее имеются кольца, крюки или другие приспособления. Если в фальшборте сделан специальный вырез для установки сходни, то ее верхний конец кладут на палубу и надежно закрепляют. Для перехода с палубы на сходню, поло­женную на фальшборт, используют специальный трап с поручнями, который при­ставляют к фальшборту. Под сходней должна быть растянута и закреплена предо­хранительная сетка, исключающая падение людей в воду или на причал.

Штормтрап (рис. 5.15) состоит из двух цельных тетив и ступеней - балясин. Тетивы изготавливают из манильского троса толщиной не менее 65 мм, а балясины - из твердых пород дерева или другого материала, имеющего равноценные свой­ства. Они расположены на расстоянии 300 - 380 мм одна от другой и закреплены в
горизонтальном положении. Чтобы штормтрап не перекручивался при движении по нему людей, верхнюю и далее каждую пятую балясины делают удлиненными. Через отверстия в средней части балясин пропущен центральный трос.

Рис. 5.16. Поврежденный штормтрап

По назначению штормтрапы подразделяют на посадочные, лоцманские и обиходные. Посадочные штормтрапы надежно закрепляют в районе посадки людей в спасательные шлюпки и используют только при учениях и в спасательных целях. Длина штормтрапа равна расстоянию от шлюпочной палубы до ватерлинии при наименьшей осадке судна, неблагоприятных условиях дифферента и крене судна не менее 15° на любой борт.

Рис. 5.15. Штормтрап

Рис. 5.17. Вооружение лоцманского трапа

Лоцманские штормтрапы имеют такое же устройство и отличаются лишь

___ « " тл

улучшенной отделкой. В месте крепления лоцманского трапа устанавливается по- лутрапик (фальшбортный трап). Кроме этого, устанавливаются стойки, которые проходят через планширь фальшборта и крепятся в башмаках на палубе. У трапа должен находиться спасательный круг с линем, также линь длиной 10 - 20 метров, предназначенный для подъема личных вещей лоцмана. В темное время суток место для приема лоцмана должно быть хорошо освещено (рис. 5.17 - 5.18).

Обиходные штормтрапы используют в основном при выполнении различных забортных работ.

Забортные трапы всегда должны быть в исправном состоянии. Не допускает­ся эксплуатация трапов с отсутствующими ступенями, поломанными поручнями, погнутыми тетивами и другими дефектами. Стойки должны надежно удерживаться в гнездах. Перед спуском трапа внимательно осматривают все его детали, трап- балку, привод, чтобы убедиться в их исправности. При стоянке судна у причала следят за положением нижней площадки при изменении осадки судна или уровня воды в результате приливо-отливных явлений. Если трап с неповорачивающимися ступенями установлен под углом наклона к горизонту менее 30°, то по всей длине

При креплении штормтрапов следят за тем, чтобы балясины были парал­лельны уровню воды и плотно упирались в борт судна. Запрещается крепить штормтрап на борту за балясины. Нижнюю площадку забортного трапа запрещает­ся располагать над и под швартовными тросами, заведенными на береговые швар­товные тумбы, а также на расстоянии менее 1,5 м от них. Если нижняя площадка трапа находится выше причала на 50 см и более или ниже его на 20 см, а также ес­ли она установлена полностью или более чем наполовину над водой, то с площадки на причал кладут сходню, надежно закрепленную на площадке трапа.

На борту судна, около поданных на берег трапов и сходней, должен нахо­диться спасательный круг с линем длиной не менее 27,5 м. В ночное время трапы и сходни должны быть хорошо освещены.

Запрещается при передвижении по забортным трапам скопление более двух человек на площадках, движение встречных потоков на однопоточных трапах, подъем и спуск людей с грузом массой более 20 кг по трапам и сходням, имеющим наклон к горизонту более 45°, движение по наклонным трапам "в ногу". Нельзя сбрасывать и перемещать по трапам и сходням тяжелые предметы, спускаться и подниматься по вертикальному трапу не поодиночке и с каким-либо предметом в руках.

Спускаясь и поднимаясь по штормтрапу, надо держаться не за балясины, а за тетивы или центральный трос, а при движении по наклонному трапу - за поручень.

Запрещается пользоваться штормтрапом, если:

— на тетиве отсутствует бирка с указанием инвентарного номера и даты очередного испытания трапа;

— оборвана хотя бы одна из прядей тетивы;

— смещен бензель и балясины не параллельны между собой;

— тросы тетив повреждены примерно на 1/3 глубины;

— лопнула или отсутствует хотя бы одна из балясин;

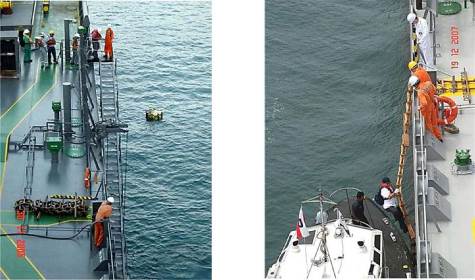

Рис. 5.18. Прием лоцмана на борт судна

— штормтрап своей нижней балясиной не достает до уровня воды, при­чала или палубы плавучего средства.

Глава 6. Судовые устройства

Судовые устройства - это совокупность приспособлений, механизмов, ма­шин и аппаратов для обеспечения нормальной эксплуатации судна. Судовые устройства могут общими, необходимыми для всех судов, и специальными, обу­словленные назначением судна. К общим относятся: рулевое, швартовное, якорное, спасательные. К специальным можно отнести грузовые устройства, зависящие от типа перевозимого груза.

6.1. Рулевое устройство

Рулевое устройство служит для изменения направления движения суд­на или удерживать его на заданном курсе. В последнем случае задачей ру­левого устройства является противо­действие внешним силам, таким как ветер или течение, которые могут при­вести к отклонению судна от заданного курса.

Рулевые устройства известны с мо­мента возникновения первых плавучих средств. В древности рулевые устройства пред­ставляли собой большие распашные весла, укрепленные на корме, на одном борту или на обоих бортах судна. Во времена средневековья их стали заменять шарнирным рулем, ко­торый помещался на ахтерштевне в диаметральной плоскости судна. В таком виде он и сохранился до наших дней.

Рулевое устройство состоит из руля, баллера, рулевого привода, рулевой пе­редачи, рулевой машины и поста управления (рис. 6.1).

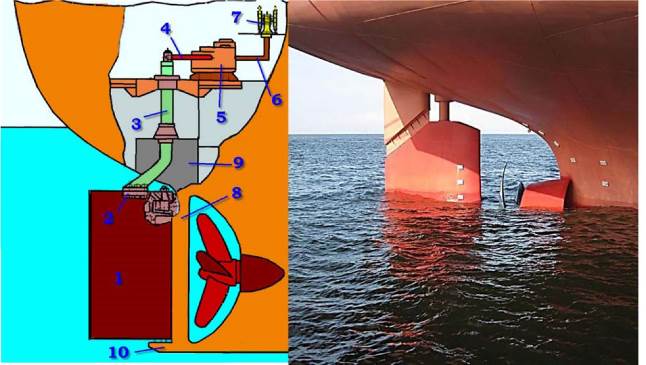

Рис. 6.1. Рулевое устройство 1 - перо руля; 2 - фланцевое соединение; 3 - баллер; 4 - рулевой привод; 5 - рулевая машина; 6 - рулевая передача; 7 - штурвал ручного управления; 8 - рудерпост; 9 - гельмпортовая труба; 10 - пятка ахтерштевня

Рулевое устройство должно иметь два привода: главный и вспомогательный. Главный рулевой привод — это механизмы, исполнительные приводы пере­кладки руля, силовые агрегаты рулевого привода, а также вспомогательное обору­дование и средства приложения крутящего момента к баллеру (например, румпель или сектор), необходимые для перекладки руля с целью управления судном в нор­мальных условиях эксплуатации.

Вспомогательный рулевой привод - это оборудование необходимое для управления судном в случае выхода из строя главного рулевого привода, за исклю­чением румпеля, сектора или других элементов, предназначенных для той же цели.

Главный рулевой привод должен обеспечивать перекладку руля с 35⁰ одного борта на 35⁰ другого борта при максимальной эксплуатационной осадке и скорости переднего хода судна не более чем за 28 секунд.

Вспомогательный рулевой привод должен обеспечивать перекладку руля с 15⁰ одного борта на 15⁰ другого борта не более чем за 60 секунд при максимальной эксплуатационной осадке судна и скорости, равной половине его максимальной эксплуатационной скорости переднего хода.

Управление вспомогательным рулевым приводом должно быть предусмот­рено из румпельного отделения. Переход с главного на вспомогательный привод должен выполняться за время, не превышающее 2 минуты.

Руль - основная часть рулевого устройства. Он располагается в кормовой ча­сти и действует только на ходу судна. Основной элемент руля - перо, которое по форме может быть плоским (пластинчатым) или обтекаемым (профилированным). По положению пера руля относительно оси вращения баллера различают (рис. 6.2):

— обыкновенный руль - плоскость пера руля расположена за осью вращения;

— полубалансирный руль - только большая часть пера руля находится позади оси вращения, за счет чего возникает уменьшенный момент вращения при перекладке руля;

— балансирный руль - перо руля так расположено по обеим сторонам оси вра­щения, что при перекладке руля не возникают какие-либо значительные мо­менты.

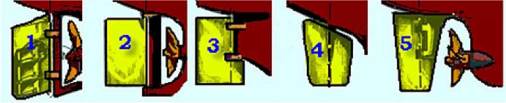

Рис. 6.2. Типы рулей: 1 — обыкновенный руль; 2 —балансирный руль; 3 — полубалансирный руль (полуподвесной); 4 — балансирный руль (подвесной); 5 — полубалансирный руль (полуподвесной)

В зависимости от принципа действия различают пассивные и активные рули. Пассивными называются рулевые устройства, позволяющие производить поворот судна только во время хода, точнее сказать, во время движения воды относительно корпуса судна.

Винторулевой комплекс судов не обеспечивает их необходимую маневрен­ность при движении на малых скоростях. Поэтому на многих судах для улучшения маневренных характеристик используются средства активного управления, кото­рые позволяют создавать силу тяги в направлениях, отличных от направления диа­метральной плоскости судна. К ним относятся: активные рули, подруливающие устройства, поворотные винтовые колонки и раздельные поворотные насадки.

Активный руль - это руль с установленным на нем вспомогательным винтом, расположенным на задней кромке пера руля (рис. 6.3). В перо руля встроен элек­тродвигатель, приводящий во вращение гребной винт, который для защиты от по­вреждений помещен в насадку. За счет поворота пера руля вместе с гребным вин­том на определенный угол возникает поперечный упор, обусловливающий поворот судна. Активный руль используется на малых скоростях до 5 узлов. При маневри­ровании на стесненных акваториях активный руль может использоваться в каче­стве основного движителя, что обеспечивает высокие маневренные качества судна. При больших скоростях винт активного руля отключается, и перекладка руля осу­ществляется в обычном режиме.

Раздельные поворотные насадки (рис. 6.4). Поворотная насадка - это сталь­ное кольцо, профиль которого представляет элемент крыла. Площадь входного от­верстия насадки больше площади выходного. Гребной винт располагается в наибо­лее узком ее сечении. Поворотная насадка устанавливается на баллере и поворачи­вается до 40° на каждый борт, заменяя руль. Раздельные поворотные насадки уста­новлены на многих транспортных судах, главным образом речных и смешанного плавания, и обеспечивают их высокие маневренные характеристики.

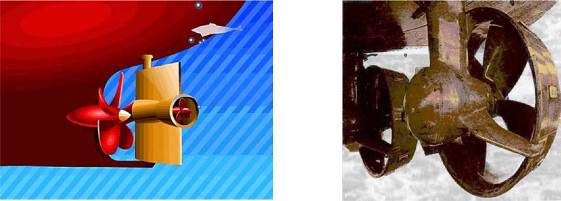

Рис. 6.3. Активный руль Рис. 6.4. Раздельные поворотные насадки

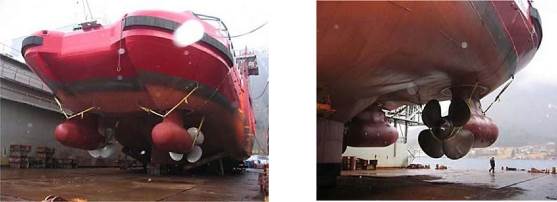

Подруливающие устройства (рис. 6.5). Необходимость создания эффектив­ных средств управления носовой оконечностью судна привела к оборудованию су­дов подруливающими устройствами. ПУ создают силу тяги в направлении, пер­пендикулярном диаметральной плоскости судна независимо от работы главных движителей и рулевого устройства. Подруливающими устройствами оборудовано большое количество судов самого разного назначения. В сочетании с винтом и ру­лем ПУ обеспечивает высокую маневренность судна, возможность разворота на месте при отсутствии хода, отход или подход к причалу практически лагом.

Рис. 6.5. Подруливающие устройства

В последнее время получила распространение электродвижущаяся система AZIPOD (Azimuthing Electric Propulsion Drive), которая включает в себя дизель- генератор, электромотор и винт (рис. 6.6).

Рис. 6.6. AZIPOD

Дизель-генератор, расположенный в машинном отделении судна, вырабаты­вает электроэнергию, которая по кабельным соединениям передается на электро­мотор. Элетромотор, обеспечивающий вращение винта, расположен в специальной гондоле. Винт находится на горизонтальной оси, уменьшается количество механи­ческих передач. Винторулевая колонка имеет угол разворота до 360⁰, что значи­тельно повышает управляемость судна.

Достоинства AZIPOD:

- экономия времени и средств при постройке;

- великолепная маневренность;

- уменьшается расход топлива на 10 - 20 %;

- уменьшается вибрация корпуса судна;

- из-за того, что диаметр гребного винта меньше - эффект кавитации снижен;

- отсутствует эффект резонанса гребного винта.

Один из примеров использования AZIPOD - танкер двойного действия (рис. 6.7), который на открытой воде двигается как обычное судно, а во льдах двигается кормой вперёд как ледокол. Для ледового плавания кормовая часть DAT оснащена ледовым подкреплением для ломки льда и AZIPOD.

На рис. 6.8. показана схема расположения приборов и пультов управления: один пульт для управления судном при движении вперед, второй пульт для управ­ления судном при движении кормой вперед и два пульта управления на крыльях мостика.

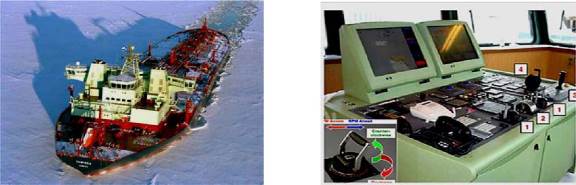

Рис. 6.7. Танкер двойного действия - Рис. 6.8. Панель управления судна Double Acting Tanker (DAT) TEMPERA оснащенного двумя модулями AZIPOD

Перед каждым выходом в море рулевое устройство готовят к работе: тщательно осматрива­ют все детали, устраняют обнаруженные неисправ­ности, трущиеся части очищают от старой смазки и смазывают вновь. Затем под руководством вахтен­ного помощника капитана проверяют исправность рулевого устройства в действии путем пробной пе­рекладки руля. Перед перекладкой надо убедиться, что под кормой чисто и никакие плавсредства и посторонние предметы не мешают повороту пера руля. Одновременно проверяют легкость вращения руля и отсут­ствие даже незначительных заеданий. Во всех положениях пера руля сличается со­ответствие показаний рулевых указателей и время, затрачиваемое на перекладку.

Румпельное отделение всегда должно быть на замке. Ключи от' него хранятся в штурманской рубке и в машинном отделении на специально отведенных посто­янных местах, аварийный ключ - у входа в румпельное отделение в запертом шкафчике с застекленной дверцей.

Между ходовым мостиком и румпельным отделением должны быть установ­лены две независимо действующие линии связи.

По прибытии в порт и по окончании швартовки руль ставят в прямое поло­жение, выключают энергию на рулевой двигатель, осматривают рулевой привод и если все найдено в должном порядке, закрывают румпельное отделение.

6.2. Якорное устройство

Якорное устройство (рис. 6.9) должно:

- обеспечивать надежную стоянку судна на рейдах и в открытом море;

- удерживать на месте судно, стоящее одновременно на якоре (якорях) и на швартовах;

- служить одним из средств снятия судна с мели;

- способствовать управлению судном в стесненных условиях плавания.

Каждое судно должно иметь якорное снабжение, а также стопоры для креп­ления становых якорей по-походному, устройства для крепления и отдачи корен­ных концов якорных цепей, механизмы для отдачи и подъема становых якорей и для удержания на них судна при отданных якорях.

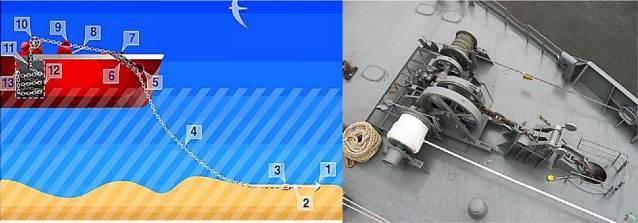

Рис. 6.9. Состав якорного устройства судна: I - становой якорь; 2 - якорная скоба; 3 - вертлюг; 4 - якорная цепь; 5 - бортовой клюз; 6 - якорная труба; 7 - палубный клюз; 8 - цепной стопор; 9 - винтовой стопор; 10 - брашпиль; II - цепная труба; 12 - цепной ящик; 13 - устройство экстренной отдачи якорной цепи

Для снабжения судов допускаются якоря следующих типов: Холла, Грузона, адмиралтейские (рис. 6.10).

К судовым якорям относятся: становые, запасные, стоп-анкеры, верпы, дре­ки, ледовые и кошки.

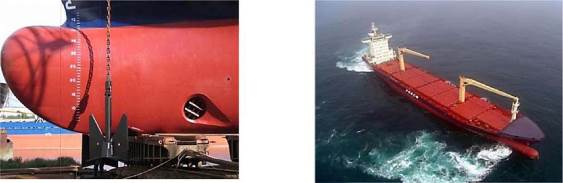

Становые якоря постоянно заведены в клюзы и служат для постановки на якорь (рис. 6.11). Для выполнения основного назначения становой судовой якорь должен обладать хорошей держащей силой, при этом быстро забирать грунт, а также повторно входить в грунт после срывов; сохранять постоянство держащей силы при перемене направления якорной цепи; при подъеме легко отделяться от грунта, обладать компактностью, быть прочным, простым в изготовлении и деше­вым.

Запасные якоря по конструкции и весу идентичны становым и хранятся в специально отведенных местах на палубе или трюме.

Стоп-анкеры служат для удержания судна в определенном направлении, они обычно заводятся с кормы и составляют по весу 1/3 станового якоря.

Верпы служат для тех же целей, что и стоп-анкеры. Вес верпа - 1/2 веса стоп-анкера.

Дреки - небольшие шлюпочные якоря.

Кошки - трех или четырехлапые якоря, имеющие вес в несколько кило­грамм. В основном служат для отыскания затонувших или вылавливания плава­ющих предметов.

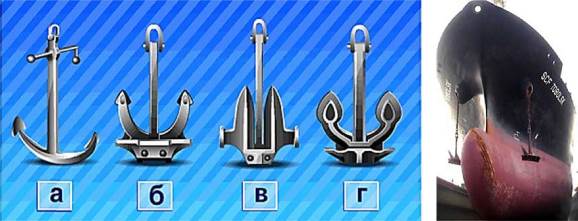

Рис. 6.10. Якоря: а) - адмиралтейский; б) - Холла; в) - Матросова; г) - Грузона

Якорные цепи должны комплектоваться из отдельных смычек. Смычки должны соединяться между собой соединительными звеньями (рис. 6.12). В зави­симости от расположения в цепи смычки разделяются:

- на якорную, крепящуюся к якорю;

- на промежуточные;

- на коренную, крепящуюся к устройству для отдачи цепи.

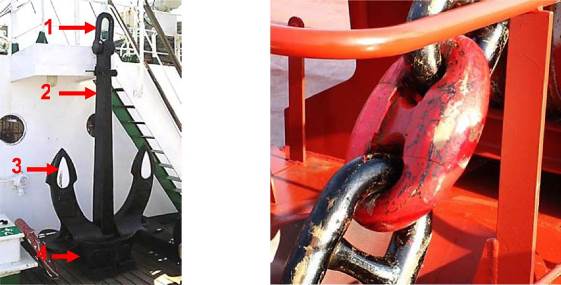

Рис. 6.11. Якорь Холла: Рис. 6.12. Звенья якорной цепи 1 - скоба; 2 - веретено; 3 - лапы; 4 - коробка

Якорная смычка (рис. 6.13) должна иметь вертлюг, предотвращающий за­кручивание цепи, и концевую скобу, соединяемую со скобой якоря.

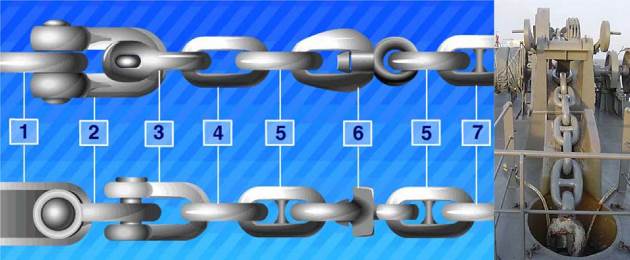

Рис. 6.13. Якорная смычка:

1 - веретено якоря; 2 - скоба якоря; 3 - концевая скоба; 4 - концевое звено; 5 - усиленное звено;

6 - вертлюг; 7 - нормальное звено

Промежуточные смычки должны иметь длину не менее 25 и не более 27,5 м и состоять из нечетного числа звеньев. Общая длина двух цепей, определенная по таблицам снабжения, представляет собой только сумму длин промежуточных смы­чек без якорных и коренных смычек. Если полученное число промежуточных смы­чек нечетное, то цепь правого борта должна иметь на одну промежуточную смычку больше, чем цепь левого борта.

Коренная смычка должна состоять из специального звена увеличенных раз­меров (с тем, однако, чтобы оно свободно проходило по звездочке якорного меха­низма), крепящегося к устройству для отдачи цепи, и минимального числа общих и увеличенных звеньев, необходимого для оформления отрезка цепи в самостоятель­ную смычку.

Толщину якорных цепей измеряют по диаметру сечения звена в месте его соприкосновения с другим звеном. Диаметр указанного сечения называется калибром цепи. Звенья цепей должны иметь поперечную распорку - контрфор­сы. Наиболее употребительное звено для соединения смычек якорных цепей - Кентера (рис. 6.14).

В процессе эксплуатации судна большему изнашиванию подвергаются пер­вые смычки якорной цепи, так как судно чаще становится на якорь на небольших глубинах. Для равномерного изнашивания якорной цепи после определенного периода эксплуатации первые смычки расклепывают и переставляют к коренной. Иногда переворачивают якорную цепь. Если смычки были соединены при по­мощи скоб, то их необходимо переставить спинками к якорю.

Соединительные звенья и скобы не обладают равной прочностью по всем направлениям. Это надо учитывать и не допускать, чтобы при постановках на якорь и съемках с него соединительные скобы (звенья) работали на изгиб - под нагрузкой не ложились на форштевень, не останавливались на звездочке и в подобных положениях.

Рис. 6.14. Звено Кентера

Якорные цепи обязательно маркируют (рис. 6.15). Способов маркировки применяется несколько. Один из них следующий:

— на первой смычке - последнее звено с распоркой первой смычки и первое звено с распоркой второй смычки окрашивают в белый цвет, а на распорки этих звеньев кладут марки из нескольких шлагов отожженной (мягкой) про­волоки;

— на второй смычке - два звена с распорками в конце второй смычки и два та­ких же звена в начале третьей смычки окрашивают в белый цвет, а на рас-

порки вторых звеньев накладывают проволочные шлаги; — на третьей смычке - окрашивают соответственно по три звена с распорками третьей и четвертой смычек, а проволочные шлаги накладывают на распорки третьих звеньев.

Такую же разбивку производят на четвертой и пятой смычках. Начиная с конца шестой смычки, порядок разбивки повторяют.

При отдаче или подъеме якоря необходимо довольно точно знать, сколь­ко якорной цепи вытравлено за борт. Об этом находящийся на баке помощник капитана сообщает на мостик.

Рис. 6.15. Маркировка якорной цепи Коренная смычка якорной цепи крепится в цепном ящике к корпусу при помощи специального устройства, имеющего привод на верхнюю палубу (рис. 6.16). Усилием, прилагаемым к рукоятке привода, освобождается откидной гак с заложенным за него концевым звеном, в результате чего якорная цепь полностью отдается.

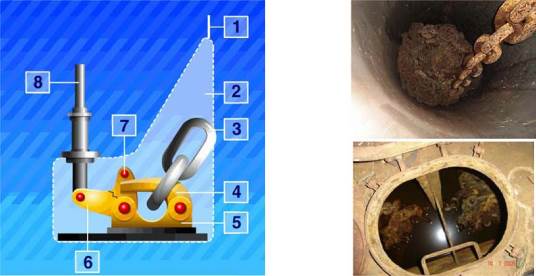

Рис. 6.16. Крепление коренного конца якорной цепи: Рис. 6.17. Цепной ящик 1 - переборка цепного ящика; 2 - ниша; 3 - якорная цепь; 4 - откидной гак; 5 - обух; 6 - рычаг; 7 - упорный ролик; 8 - тяга привода

Имеющуюся на звеньях краску следует подновлять при каждом удобном случае. Поврежденные проволочные марки нужно немедленно заменять новыми, при этом не следует накладывать на железную цепь марки из медной проволоки.

Якорную цепь на судах укладывают в цепной ящик - расположенный под брашпилем (рис. 2.10). Цепные ящики - узкие и высокие, что облегчает само­укладывание цепи без опасности ее заваливания. Укладка якорной цепи в такой ящик требует только надзора.

Стопоры. Каждая якорная цепь должна иметь не менее трех стопоров. Стопоры разделяются на стационарные и переносные.

Палубные стопоры бывают двух типов - винтовые и с накидным палом (рис. 6.18 - 6.20). Винтовые стопоры применяются для якорных цепей, калибр ко­торых не превышает 72 мм. Для цепей большего диаметра - стопоры с накидным палом. Все палубные стопоры предназначены для надежного крепления якорной цепи при якорях, втянутых в клюзы.

К переносным палубным стопорам относятся цепные стопоры, состоящие из куска цепи, один конец которой крепят за обух на палубе или за кнехты, а дру­гой конец, снабженный глаголь-гаком или вилкой (каргой), закладывают в якорную цепь.

Ленточный стопор относится к стационарным и располагается на брашпи­ле. Удержание якорной цепи при отданном якоре осуществляется при помощи ленточного стопора.

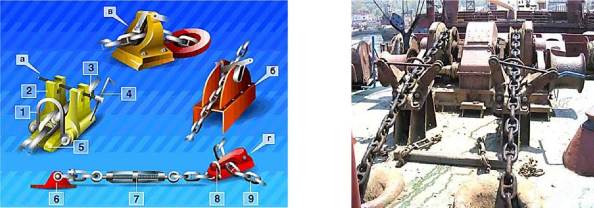

Рис. 6.18. Палубные стопоры: а) - винтовой; б) - закладной; в) - маятниковый; г) - цепной; 1 - дуга; 2 - зажимная колодка; 3 - винтовой шпиндель; 4 - рукоятка; 5 - подушка; 6 - палубный обух; 7 - винтовой талреп; 8 - глаголь-гак; 9 - якорная цепь

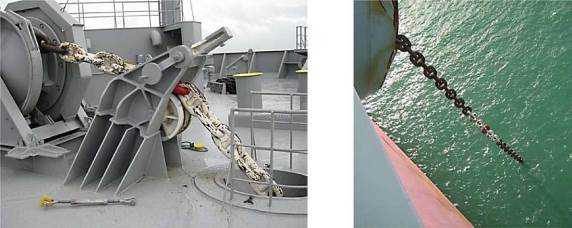

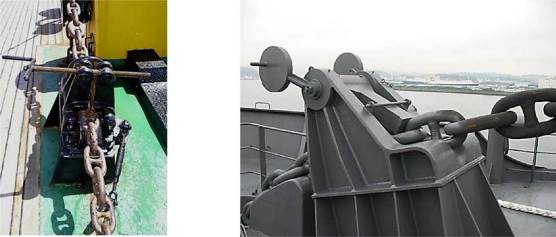

Рис. 6.19. Винтовой стопор Рис. 6.20. Маятниковый стопор

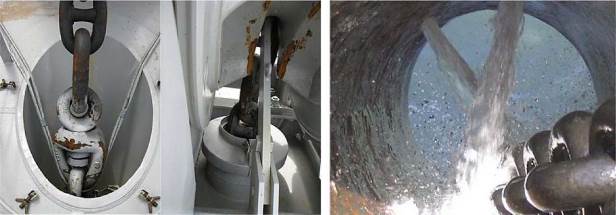

Якорные и палубные клюзы служат для пропуска якорной цепи в корпусе судна (рис. 6.21). Палубные клюзы закрываются специальными крышками для предотвращения попадания воды на палубу и в цепные ящики.

Рис. 6.21. Палубные и якорный клюзы

Подъемные механизмы якорного устройства бывают с горизонтально рас­положенным ведущим валом - брашпили, с вертикально расположенным - шпили и якорно-швартовные лебедки.

Брашпиль (шпиль) - это электрическая или гидравлическая машина, служа­щая для отдачи и выборки якоря (рис. 6.22). Шпили на баке в основном устанавли­ваются на судах большого водоизмещения, пассажирских и специализированных.

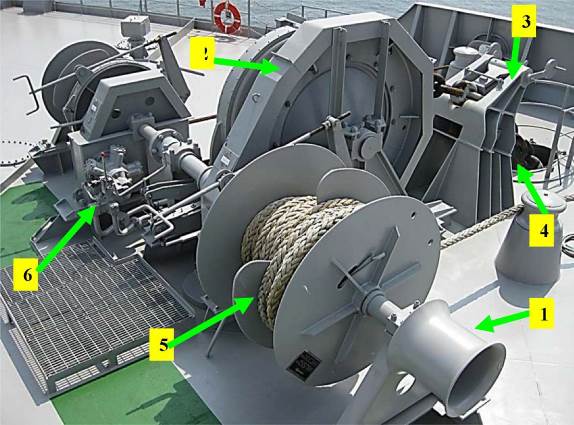

Рис. 6.22. Брашпиль со швартовной лебедкой: 1 - турачка; 2 - ленточный стопор; 3 - маятниковый стопор; 4 - палубный клюз; 5 - барабан со швартовным тросом; 6 - пульт управления брашпилем

Подготовка к отдаче якоря проводится под руководством помощника капи­тана и выполняется в следующем порядке:

— снимают металлические задвижки с якорного клюза, а также парусиновый че­хол или заглушку с палубного клюза, через который якорная цепь проходит в цепной ящик;

— проверяют состояние якорной цепи в цепном ящике (цепь не должна быть перекручена) и убеждаются в отсутствии людей в цепном ящике;

— проверяют ленточный стопор, после чего отдают все дополнительные стопоры, наложенные на якорную цепь;

— проверяется работоспособность брашпиля на холостом ходу;

— убеждаются в отсутствии за бортом судна посторонних предметов, могущих создать помехи свободной отдаче якоря;

— стравливают якорь под клюз и держат его на ленточном стопоре;

— докладывают на мостик о готовности якоря к отдаче.

По команде с мостика боцман отдает ленточный стопор (рис. 6.23). Малый задний ход судна позволяет якорю быстрее забрать грунт и предотвращает навал якорной цепи на якорь. Якорную цепь следует травить с умеренной скоростью, чтобы цепь легко было застопорить в тот момент, когда якорь коснется грунта. При быстром стравливании цепь может навалиться на якорь и запутаться во­круг его лап, вследствие чего они не смогут войти в грунт. В дальнейшем якор­ную цепь потравливают по мере натяжения, постепенно задерживая ее, посколь­ку требуется приостановить продвижение судна. Не следует резко зажимать лен­точный стопор. Если якорная цепь натянется, а затем ослабнет, можно считать, что якорь удерживает судно и оно остановилось в своем движении.

По мере вытравливания цепи помощник докладывает на мостик о количе­стве смычек «на брашпиле» или «в воде», натяжение цепи (слабое, среднее, силь­ное) и направление цепи относительно диаметральной плоскости судна. Парал­лельно боцман дублирует доклад ударами в колокол, количество ударов соответ­ствует количеству вытравленных смычек (с шестой отсчет начинается сначала).
