Нахили, проекції і симетризація

Використання необробленого J-розділеного спектра виявляється не дуже зручним, оскільки присутність спінових мультиплетів у вимірі f2 може привести до перекривання сигналів. Тому для того, щоб у вимірі f2 залишилися тільки хімічні зсуви, а КССВ були вилучені, можна провести математичну обробку двомірного масиву даних так, щоб нахилити мультиплети на 45о відносно їхніх центрів, як це схематично показано на Рис. 6.22.

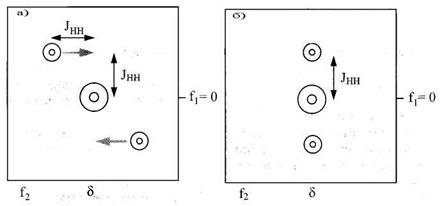

Рис. 6.22.Схема процедури нахилу для усунення гомоядерних розщеплень з виміру f2, (a) первинна структура мультиплету і (б) та, що отримана в результаті процедури нахилу



Сьогодні математичні підпрограми, необхідні для цього, входять у стандартний комплект програмного забезпечення спектрометрів ЯМР. Отриманий у такий спосіб спектр схожий на свій гетероядерний аналог. У ньому у вертикальному напрямку представлена мультиплетна структура, а проекція на f2 містить протонний спектр в умовах широкосмугової розв'язки взаємодії з протонами (Рис. 6.23).

6.6

Рис. 6.23.(a) 500 МГц протонний гомоядерний J-розділений спектр сполуки 6.6 (після нахилу та симетризації). Проекція (б) по f2 схожа на протонний спектр при широкосмуговому протонному декаплінгу. Цей спектр значно простіший ніж вихідний розщеплений спектр (в). Були отримані 4K t2 точок даних для 64 t1 інкрементів при спектральній ширині 5 м.ч. і 60 Гц відповідно. Кінцеве f1 розділення після нуль-заповнення дорівнювало 0.5 Гц/точку. Дані в обох вимірах були оброблені за допомогою функції незміщеного синусоїдального дзвона і представлені у формі магнітуди



За допомогою додаткової обробки сигналів можна домогтися зменшення t1-шуму. Це обумовлене тим, що до процедури нахилу сигналів смуги t1-шуму, як і у всіх двомірних експериментах, розташовуються паралельно до осі f1. Після процедури нахилу, вони нахилені під кутом 45о до f1. У спектрах першого й більш високого порядку мультиплети після нахилу симетричні відносно лінії f1=0. Якщо провести симетризацію всього набору даних щодо цієї лінії, лінії мультиплетів залишаться незмінними, а компоненти шуму будуть зменшеними. Процедура повністю аналогічна до тієї, що була описана в розділі 5.11.2 для зменшення t1-шуму в COSY спектрах із сигналами у вигляді абсолютних значень, хоча математична основа симетризації, звичайно, зовсім інша. Процедура симетризації, як і у випадку COSY спектрів, може привести до появи в спектрі артефактів.
