Тепловые процессы на электродах

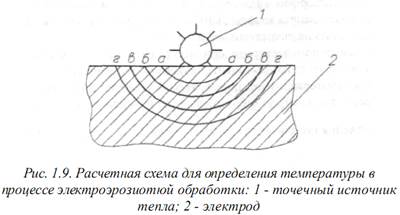

Расчет температуры в зоне разряда приблизителен. На рисунке 1.9 дана расчетная схема температуры при ЭЭО. Методика расчета температуры для обоих электродов одинакова.

Точечный источник 1 передает теплоту равномерно во все стороны. Из-за малых размеров зазора большая ее часть попадает на электрод 2. Граница плавления метала перемещается по сфере, принимая положения а, б, в, г до окончания действия импульса напряжения. Тогда изменение температуры твердого тела будет выражаться следующей формой:

T – температура в точке зоны действия импульса

T₀ - начальная температура электрода

- коэффициент полезного действия энергии импульса

θ - безразмерный параметр температуры, учитывающий теплопроводность электрода и время действия импульса.

Он учитывает потери теплоты:

· К₁ – на нагрев и испарение жидкости, образование ударной волны и газового пузыря

· К₂ – на нагрев второго электрода

· К₃ – потери, зависящие от свойств диэлектрика

· К₄ – потери, зависящие от изменения напряжения

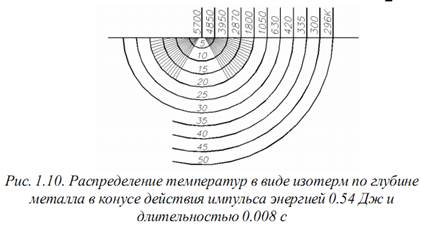

Расчет температуры определяет границу жидкого металла, а также зоны фазовых превращений в лунке и прилегающей к ней области (рисунок 1.10).

Расстояние между соседними изотермами составляет 5 мкм, а значение температуры приведены на выносках. Температура плавления металла составляет 1800 К. тогда глубина лунки, которая заштрихована, составляет около 20 мкм.
