Генераторы импульсов. Релаксационные генераторы

Они бывают:

· Релаксационные

· Магнитонасыщенные

· Ламповые

· Полупроводниковые

Релаксационные генераторы. У них параметры импульса определяются состоянием МЭП. Это RC генераторы (рис. 1.20а), RLC, RCL, CL, LC, CC. Все они содержат зарядную и разрядную цепи. В зарядной цепи установлены источник питания (ИП), и выключатель (К). В RC? RCL и RLC предусмотрен тока ограничивающий резистор R. Разрядная цепь содержит конденсатор С и МЭП. В RLC и RCL цепи в разрядную цепь включен индуктивный элемент L.

Принцип работы RC генератора. При замыкании выключатель К, конденсатор С через резистор R заряжается от ИП. В результате напряжение на конденсаторе С и в МЭП повышается, когда оно достигает пробивного для данного размера МЭП происходит его пробой и энергия, запасенная в МЭП, выделяется с конденсатора С, напряжение на котором падает и разряд через МЭП прекращается. После этого начинается период деионизации МЭП, то есть восстановление его диэлектрической прочности и возобновляется зарядка конденсатора С. Время этого процесса определяется как:

Оно должно быть больше периода деионизации МЭП, иначе возможен переход импульсного разряда в дуговой.

По мере удаления металла с поверхности заготовки расстояние между электродами возврастает до величины, при котором напряжения не достаточна для разряда, поэтому для поддержания процесса необходимо сближать электроды до требуемого значения МЭП. При малых расстояниях между электродами паузы между разрядами могут быть недостаточными для деионизации промежутка и процесс переходит в дуговой. То есть режим работы RC генератора определяется физическим состоянием МЭП. Их КПД не больше 25%, а мощность не более 7 кВт.

Ламповые генераторы (рис. 1.21). Параметры генератора не зависят от физического состояния МЭП, поэтому искровой разряд не переходит в дуговой, что позволяет реализовывать импульсы с частотой до 20 кГц. Недостатками являются низкий КПД и высокое напряжение питания.

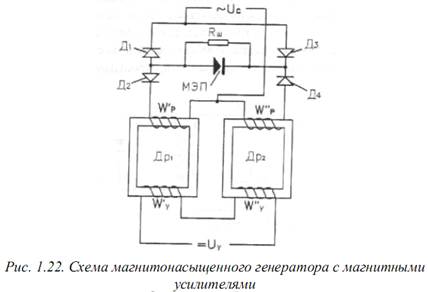

Магнитонасыщенные генераторы (рис. 1.22). В сравнении с ламповыми обеспечивают более высокую энергию импульса. Наиболее распространены генераторы с магнитными усилителями. Они просты и надежны в работе, однако, частота следования импульсов зависит от частоты питающего сетевого напряжения и не превышает 150 Гц, что применимо только для черновой обработки на грубых режимах.

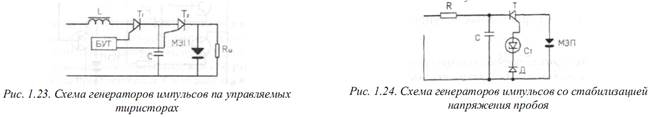

Полупроводниковые генераторы. Они имеют более широкий диапазон режимов обработки, у которых частота следования импульсов не зависит от свойств МЭП. Бывают генераторы на основе инверторов (рис. 1.23) и широкодиапазонные генераторы импульса. Недостаток первых это непостоянство напряжения пробоя, что приводит к изменению режима обработки. Для стабилизации напряжения пробоя применяют схемы с стабилитроном (рис. 1.24).

Широкодиапазонные генераторы работают на всех режимах ЭЭО и вырабатывают импульсы такой формы, которая обеспечивает минимальный износ электрода-инструмента (рис. 1.25).
