Ветрогенераторы. Устройство, категории, типы. Преимущества и недостатки

Ветрогенераторы (ветроэлектрическая установка или сокращенно ВЭУ) — устройство для преобразования кинетической энергии ветра в электрическую.

Ветровая энергия представляет собой возобновляемый источник энергии, являющийся вторичным по отношению к солнечной энергии. Причиной возникновения ветра является разности температур в атмосфере, образующиеся в результате действия солнечного излучения, которые, в свою очередь, обуславливают возникновение различных давлений. Ветер возникает в процессе рассеивания энергии, накопившейся вследствие наличия этих различных давлений.

По оценкам различных авторов, общий ветроэнергетический потенциал Земли равен 1200 ТВт, однако возможности использования этого вида энергии в различных районах Земли неодинаковы. Среднегодовая скорость ветра на высоте 20-30 м над поверхностью Земли должна быть достаточно большой, чтобы мощность воздушного потока, проходящего через надлежащим образом ориентированное вертикальное сечение, достигала значения, приемлемого для преобразования. Ветроэнергетическая установка, расположенная на площадке, где среднегодовая удельная мощность воздушного потока составляет около 500 Вт/м², может преобразовать в электроэнергию около 175 из этих 500 Вт/м².

Энергия, содержащаяся в потоке движущегося воздуха, пропорциональна кубу скорости ветра. Однако не вся энергия воздушного потока может быть использована даже с помощью идеального устройства. Теоретически коэффициент полезного использования (КПИ) энергии воздушного потока может быть равен 59,3%. На практике, согласно опубликованным данным, максимальный КПИ энергии ветра в реальном ветроагрегате равен приблизительно 50%, однако и этот показатель достигается не при всех скоростях, а только при оптимальной скорости, предусмотренной проектом. Кроме того, часть энергии воздушного потока теряется при преобразовании механической энергии в электрическую, которое осуществляется с КПД обычно 75-95%. Учитывая все эти факторы, удельная электрическая мощность, выдаваемая реальным ветроэнергетическим агрегатом, видимо, составляет 30-40 % мощности воздушного потока при условии, что этот агрегат работает устойчиво в диапазоне скоростей, предусмотренных проектом. Однако иногда ветер имеет скорость, выходящую за пределы расчетных скоростей. Скорость ветра бывает настолько низкой, что ветроагрегат совсем не может работать, или настолько высокой, что ветроагрегат необходимо остановить и принять меры по его защите от разрушения. Если скорость ветра превышает номинальную рабочую скорость, часть извлекаемой механической энергии ветра не используется, с тем чтобы не превышать номинальный электрической мощности генератора. Учитывая эти факторы, удельная выработка электрической энергии в теченин года, видимо составляет 15-30% энергии ветра, или даже меньше, в зависимости от местоположения и параметров ветроагрегата.

Ветрогенераторы можно разделить на две категории: промышленные и домашние (для частного использования). Промышленные устанавливаются государством или крупными энергетическими корпорациями. Как правило, их объединяют в сети, в результате получается ветряная электростанция. Её основное отличие от традиционных (тепловых, атомных) — полное отсутствие как сырья, так и отходов. Единственное важное требование для ВЭС — высокий среднегодовой уровень ветра. Мощность современных ветрогенераторов достигает 6 МВт.

Строение малой ветряной установки

Генератор (как правило это синхронный трёхфазный с возбуждением от постоянных магнитов напряжением =24 В)

Рис.8.9. 1.

Ветер раскручивает ротор. Выработанное электричество подаётся через контроллер на аккумуляторы. Инвертор преобразует напряжение на контактах аккумулятора в пригодное для использования.

Строение промышленной ветряной установки

Рис.8.9. 2.

1.Фундамент

2.Силовой шкаф, включающий силовые контакторы и цепи управления

3.Башня

4.Лестница

5.Поворотный механизм

6.Гондола

7.Электрический генератор

8.Система слежения за направлением и скоростью ветра (анемометр)

9.Тормозная система

10.Трансмиссия

11.Лопасти

12.Система изменения угла атаки лопасти

13.Колпак ротора

Типы ветрогенераторов

Разработано большое количество ветрогенераторов. В зависимости от ориентации оси вращения по отношению к направлению потока ветрогенераторы могут быть классифицированы следующим образом:

• с горизонтальной осью вращения, параллельной направлению ветрового потока;

• с горизонтальной осью вращения, перпендикулярной направлению ветра (подобные водяному колесу);

• с вертикальной осью вращения, перпендикулярной направлению ветрового потока.

Рис.8.9.3. Ветрогенераторы с горизонтальной осью вращения

Рис.8.9.4. Ветрогенераторы с вертикальной осью вращения с использованием силы сопротивления и подъемной силы

Рис. 8.9.5. Ветрогенераторы других типов

Разработаны также устройства для преобразования энергии ветра в электроэнергию без применения движущихся частей. К ним относится, например, устройство, в котором для выработки электрической энергии на основе термоэлектрического эффекта Томсона применяется процесс охлаждения в ветровом потоке.

Ветрогенераторы с горизонтальной осью вращения могут использовать для преобразования энергии ветра подъемную силу или силу сопротивления. Устройства, использующие подъемную силу, предпочтительнее, поскольку они могут развить в несколько раз большую силу, чем устройства с непосредственным действием силы сопротивления. Последние, кроме того, не могут перемещаться со скоростью, превышающей скорость ветра. Вследствие этого лопасти, на которые действует подъемная сила (ветроколеса), могут быть более быстроходными (быстроходность - отношение окружной скорости элемента поверхности к скорости ветра) и иметь лучшее соотношение мощности и массы при меньшей стоимости единицы установленной мощности.

Ветроколесо может быть выполнено с различным количеством лопастей; от однолопастных ветрогенераторов с контргрузами до многолопастных (с числом лопастей до 50 и более). Ветроколеса с горизонтальной осью вращения выполняют иногда фиксированными по направлению, т.е. они не могут вращаться относительно вертикальной оси, перпендикулярной направлению ветра. Такой тип ветрогенераторов используется лишь при наличии одного, господствующего направления ветра. В большинстве же случаев система, на которой укреплено ветроколесо (так называемая головка), выполняется поворотной, ориентирующейся по направлению ветра. У малых ветрогенераторов как правило применяются для этой цели хвостовые оперения, у больших - ориентацией управляет электроника.

Для ограничения частоты вращения ветроколеса при большой скорости ветра используется ряд методов, в том числе установка лопастей во флюгерное положение, использование клапанов, установленных на лопастях или вращающихся вместе с ними, а также устройства для вывода ветроколеса из-под ветра с помощью бокового плана, расположенного параллельно плоскости вращения колеса.

Лопасти могут быть непосредственно закреплены на валу генератора, или же вращающий момент может передаваться от его обода через вторичный вал к генератору, или другой рабочей машине.

Из рисунка 8.9.6 видно, как установленная мощность Р_уст, развиваемая ветроколесом с горизонтальной осью вращения, зависит от его размеров.

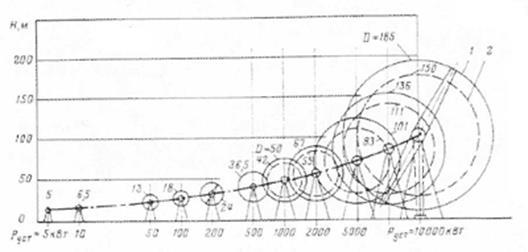

Рис. 8.9.6. Мощности ветрогенераторов различных размеров при скорости ветра 7,6 м/с

Перпендикулярное направление действия ветра на установки с горизонтальной осью вращения оказалось малоэффективным, так как также требует использования систем ориентации и сравнительно сложных методов съема мощности, что ведет к потере их эффективности. Они не имеют преимуществ по сравнению с другими типами ветродвигателей с горизонтальной и вертикальной осью вращения.

Ветрогенераторы с вертикальной осью вращения

Такие роторы имеют важные преимущества перед ветрогенераторами с горизонтальным расположением оси. Для них отпадает необходимость в устройствах для ориентации на ветер, упрощается конструкция и уменьшаются гироскопические нагрузки, вызывающие дополнительные напряжения в лопастях, системе передач и прочих элементах установок с горизонтальной осью вращения.

К таким установкам относятся устройства с пластинами, чашеобразными или турбинными элементами, а также роторами Савониуса с лопастями S-образной формы, на которые действует также и подъемная сила. Устройства такого типа обладают большим начальным моментом, однако меньшими быстроходностью и мощностью по сравнению с обычным ротором.

В 1920 г. во Франции Дарье предложил новый тип ротора, интенсивной разработкой которого начали заниматься с 1970 г. Сейчас ветрогенератор Дарье может рассматриваться в качестве основного конкурента ветрогенераторов крыльчатого типа.

Ротор Дарье относится к ветрогенераторам, использующим подъемную силу, которая появляется на выгнутых лопастях, имеющих в поперечном сечении профиль крыла. Ротор имеет сравнительно небольшой начальный момент, и большую быстроходность, в силу этого - относительно большую удельную мощность, отнесенную к его массе или стоимости. Такие роторы имеют различную форму (Φ-, Δ-, Υ- и ромб-образную) с одной, двумя или большим числом лопастей.

Крылья пропеллера должны быть легкими и в то же время достаточно прочными. Они делаются из дерева, стали или искусственных материалов - таких как фиберглас.

Современные ветрогенераторы конечно, более производительны чем ветряки. Количество вырабатываемого ими электричества зависит от силы ветра и площади лопастей пропеллеров. Например, увеличивая вдвое площадь лопастей, можно получить вчетверо больше электричества.

Малые и средние ветровые турбины как правило снабжают электричеством острова или небольшие отдаленные поселения. В США, например, ветрогенератор на острове Каттиханк Айлэнд, расположенном неподалеку от побережья штата Массачусетс, вырабатывает достаточно энергии для снабжения двухсот человек - всего населения острова. В нашей стране ветрогенераторы применяются, в основном, на севере - на Кольском полуострове, в Якутии и даже на антарктических научных станциях.

Сегодня в США, Великобритании, Дании и Канаде производятся ветровые турбины мощностью 1 МВт электроэнергии (этого хватает, чтобы мгновенно вскипятить 500 чайников). Самые большие ветрогенераторы в мире - английская LS-1 на острове Оркни и американская MOD5-B на Гавайских островах. Лопасти английской турбины имеют размах 60 метров, она производит приблизительно 3 МВт электроэнергии. Американская еще больше: размах лопастей 96 метров.

Однако вряд ли ветровая энергетика будет развиваться по пути гигантизма. Скорее, будущее принадлежит средним турбинам, более удобным в производстве и эксплуатации. Как бы ни были велики и мощны современные ветрогенераторы, они пока не могут полностью обеспечить потребности крупных городов. Небольшие ветровые электростанции успешно действуют во многих странах мира. В США, например, где множество ферм и малых городов расположено в труднодоступной местности, всячески поощряется строительство ветрогенератор в 1,5 киловатта. На одном из Северо-Фризских островов в Германии уже много лет работает установка для опреснения морской воды, а на острове Пельворм даже создан полигон для испытаний разных моделей ветроустановок. В нашей стране ветрогенераторы малой мощности успешно применяются в южных животноводческих хозяйствах для механизации подъема воды. Практика показала, что использование их обходится в 4 раза дешевле, чем использование дизельных двигателей, и в 10 раз дешевле подвоза воды автомобилями.

Непостоянство силы ветра требует надежной аккумуляции (сохранения) энергии на периоды затишья. Однако существующие аккумуляторы электроэнергии очень дороги и могут работать с хорошей отдачей лишь с малыми ветрогенераторами. Вследствие этого энергию ветра лучше аккумулировать в самом продукте, который она производит, - в смолотой муке, измельченных кормах, воде, наполнившей водонапорную башню. Все это повышает ценность применения ветровой энергии именно в сельском хозяйстве.

Одно из достоинств ветроустановок заключается в том, что они действуют как бы в унисон с нашими потребностями. В большинстве регионов земного шара наиболее сильные ветра дуют осенью и в начале зимы - как роз тогда, когда человек больше всего нуждается в свете и тепле. И наоборот, времена затишья - в основном летом - совпадают с периодами сокращения потребления энергии (мы говорим, разумеется, о бытовом потреблении). Но это и другие достоинство выглядят бледновато по сравнению с основным недостатком: чтобы увеличить мощность ветроустановки, надо наращивать размер лопастей, то есть, утяжелять конструкцию. Однако тогда для работы ветрогенератора потребуется еще большая скорость ветра, а значит, сузятся районы применения установки. Заколдованный круг.
