Правила построения ЧХ элементарных звеньев

При построении ЧХ некоторых звеньев можно использовать “правило зеркала”: при k = 1 ЛАЧХ и ЛФЧХ звеньев с обратными передаточными функциями зеркальны относительно горизонтальной оси. Так на рис.55 изображены ЧХ идеального дифференцирующего и идеального форсирующего звеньев.

Если k 1, то передаточную функцию звена можно рассматривать как произведение W = k.W₁, где W₁ - передаточная функция с k = 1. При этом амплитуда вектора АФЧХ W(j ) при всех значениях должна бытьувеличена в k раз, то есть A( ) = kA₁( ). Поэтому, например, центр полуокружности АФЧХ апериодического звена будет находиться не в точке P = 1/2, а в точке k/2. ЛАЧХ также изменится: L( ) = 20lgA( ) = 20lgkA₁( ) = 20lgk + 20lgA₁( ). Поэтому при k 1 ЛАЧХ звена нужно поднять по оси ординат не меняя ее формы на 20lgk. На ЛФЧХ изменение k никак не отразится.

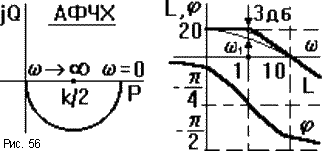

Для примера на рис.56 приведены частотные характеристики апериодического звена при k = 10 и T = 1c. При этом ЛАЧХ апериодического звена с k = 1 поднята вверх на 20lg10 = 20.
