Интегрирующее звено. Передаточная функция:

Передаточная функция:

W(p) = k/p.

Рассмотрим частный случай, когда k = 1, то есть

W(p) = 1/p.

АФЧХ: W(j ) = .

ВЧХ: P( ) = 0.

МЧХ: Q( ) = - 1/ .

АЧХ: A( ) = 1/ .

ФЧХ: ( ) = - /2.

ЛАЧХ: L( ) = 20lg(1/ ) = - 20lg( ).

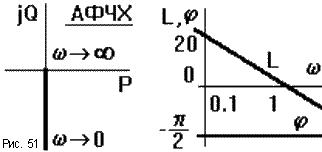

ЧХ показаны на рис.51. Все частоты звено пропускает с запаздыванием по фазе на 90^о. Амплитуда выходного сигнала увеличивается при уменьшении частоты, и уменьшается до нуля при росте частоты (звено "заваливает" высокие частоты). ЛАЧХ представляет собой прямую, проходящую через точку L( ) = 0 при = 1. При увеличении частоты на декаду ордината уменьшается на 20lg10 = 20дб, то есть наклон ЛАЧХ равен - 20 дб/дек (децибел на декаду).
