При проведении ЭХО-ЭС используется три стандартные точки

Основная – М2 – височная. Точка установки датчика, граница между нижней и средней трети перпендикуляра проведённого от слухового прохода и сагитального шва. Зона исследования – 2см вперёд, 2 см кзади.

М1 – лобная точка эхолокации. Располагается на 5-6 см кпереди от височной точки.

М3 – затылочная точка эхолокации. Датчик устанавливается на 5-6 см кзади от точки М2.

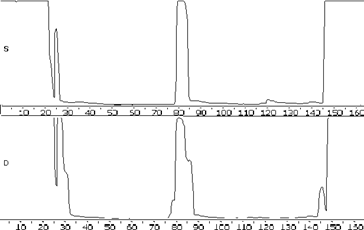

При изучении эхограмм изучаются следующие параметры:

а) начальный комплекс (формируется на границе воздуха и мягких тканей головы). Иногда его называют «мёртвой зоной». Не несёт обычно никакой информации, величина её зависит от мощности датчика, усиления сигнала, отёка мягких тканей.

б) расстояние S. S – это поперечный размер головы, но примерно на 5-6мм меньше, если поперечник головы измерить штангенциркулем.

в) М-комплекс. В типичной точке часто выявляется три комплекса. 1 – большой (основной М-эхо комплекс) и два маленьких (сателиты). В норме височный сигнал формируется от прозрачной перегородки, III желудочка, шишковидной железы. Все эти образования по акустическим свойствам отличаются от окружающего мозга.

Основные признаки срединного сигнала

- он должен быть самым мощным по амплитуде и самым высоким;

- должен быть самым устойчивым по протяжённости;

- срединный сигнал должен быть окружён срединными эхо-сателлитами;

- срединный сигнал имеет обычно форму пирамиды. В норме он может быть расщеплён, но это расщепление не должно быть больше 1/3 об общей амплитуды сигнала. Размер расщепление зависит от датчика;

- ширина обычно 5-6-7 мм, измеряется от начального «фронта», до конечного;

- все сигналы (основной, сателитный) должны пульсировать.

Если нет пульсации ЭХО-сигнала, это говорит о замедлении кровотока, что является косвенным признаком отёка головного мозга или сигналом от шишковидной железы.

Расстояние L – расстояние между начальным комплексом и срединным комплексом. Данное расстояние измеряется в режиме локации справа и слева.

Если эхо-локация проводится точно в височной точке, то это проекция III желудочка, Если исследование проводится на 2 см кзади – исследование проводится на уровне III желудочка и шишковидной железы. Исследование проводимое на 2 см кпереди от височной точки локации – это уровень III желудочка и прозрачной перегородки.
