Аксонометрия точки

Пример.Построить прямоугольную изометрию и прямоугольную диметрию точки А (рис. 13.6 а).

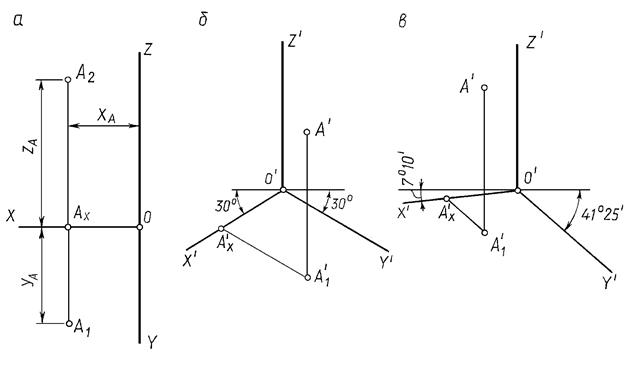

Рис. 13.6

Решение.

1. Задают оси аксонометрических проекций. На рис.13.6.б – оси прямоугольной изометрии, на рис.13.6.в – оси прямоугольной диметрии.

2. От точки О¢ на оси Х¢ откладывают координату Х_А, взятую с ортогонального чертежа, - получают точку А_х¢. О¢А_х¢= О А_х = Х_А .

3. Через А₁¢ проводят прямую, параллельную оси У¢ и откладывают на ней координату У_А, взятую также с ортогонального чертежа. При этом должен быть обязательно учтен коэффициент искажения по оси У.

Так, на рис.13.6.б в прямоугольной изометрии по направлению У¢ отложен отрезок, равный У_А , а на рис.13.6.в в прямоугольной диметрии отложен отрезок 0,5У_А (приведенный коэффициент искажения в прямоугольной диметрии по оси у равен 0,5).
