Аксонометрия призматической поверхности
Пример. Построить прямоугольную изометрию и диметрию прямой четырехгранной призмы в основании которой квадрат (рис. 13.8.а).

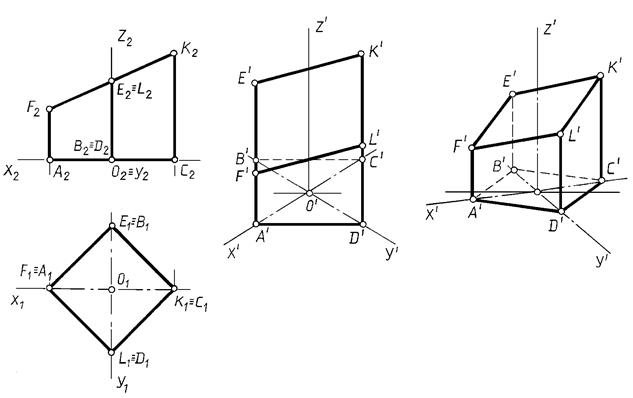

Рис. 13.8
Решение.
1. Относим призму к натуральной системе координат, задав на ортогональном чертеже начало координат точку О и оси X, Y, Z.
2. Задаем оси прямоугольной изометрии (рис. 13.8.б) и диметрии (рис. 13.8.в).
3. Строим вторичную проекцию квадрата, пользуясь приведенными коэффициентами искажения для прямоугольной изометрии (рис. 13.8.б) и диметрии (рис. 13.8.в).
4. Через вторичные проекции вершин проводим прямые, параллельные оси Z¢, и откладываем на них отрезки, равные значению соответствующих вертикальных ребер призмы.
5. Соединив построенные аксонометрические проекции вершин, получаем аксонометрию заданной призмы.
Анализ рис. 13.8.б) и рис. 13.8.в) позволяет сделать вывод о целесообразности построения прямоугольной диметрии (рис. 13.8.в) такой призмы. Прямоугольная изометрия в данном случае не является наглядным изображением.
