Санитарно-техническая часть проекта

В санитарно-технической части проекта предусматривается система и устройство водопрово­да, канализации, отопления, снабжения склада паром, сжатым воздухом (при необходимости).

Внутренний водопровод складских зданий проектируется в соответствии со СНиП Н-Г. 1 – 70, внутренняя канализация – по СниП П-Г.4–70. Расход воды на складе предусматривается на санитарно-хозяйственные нужды, душевые, туалеты, столовые, противопожарные цели с учетом максимального расхода. Внутренний водопровод склада присоединяется к общей сети водопровода промышленного предприятия. Противопожарный водопровод обычно объединяется с хозяйственно-питьевыми.

При расчетах сети скорости движения воды принимают 1,5–2,5 м/с, а сопротивления на отдельных участках определяют по таблицам.

Диаметры труб принимают от 20 до 100–125 мм в зависимости от расхода воды. Трубопроводы состоят из чугунных или стальных труб.

Уклоны для тока воды принимают i = 0,003–0,005.

Канализация предусматривается на складах для стока воды от душевых, санитарных узлов, столовых. Расходы хозяйственно-бытовых стоков определяют в зависимости от типа и числа установок, коэффициентов их совместного действия и неравномерности.

Отопление и вентиляцию проектируют в соответствии со СНиП П-Г.7–62, при этом расчетную температуру наружного воздуха для данного района, скорость ветра и относительную влажность принимают по СниП П-А.6–71. В закрытых неотапливаемых помещениях предусматривают температуру +5° С, а в конторах и отапливаемых помещениях +18–20°С. Особые условия влажности, отопления и вентиляции предусматривают в складах опас­ных грузов.

Сантехническую часть проекта склада разрабатывают с учетом указаний СН 245–71 «Санитарные нормы проектирования промышленных предприятий».

Оборудование для технических систем складского здания (отопление, освещение, во­допровод, вентиляция) выбирается в соответствии с проектами, которые разрабатываются на основании общепромышленных строительных норм и правил.

Пожарная безопасность складов обеспечивается системой автоматического пожароту­шения (рис.3.13), внутренним и наружным противопожарным водоснабжением, пожарной и охран­ной сигнализацией, молниезащитой.

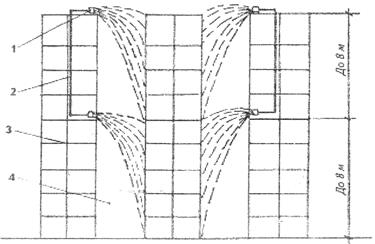

Рис.3.13. Схема орошения стеллажей пенным раствором

в высотном складе: 1 – генератор пены; 2– трубопроводы;

3 – высотные стеллажи; 4 – проход для штабелирующей машины

Пожары на складах могут принести значительно больший ущерб по сравнению с дру­гими производственными зданиями. Стоимость устройств пожаротушения в складах достигает 10 % от объема капитальных затрат на его строительство.

Противопожарные мероприятия по складу разрабатываются в двух основных направлениях:

- специальные конструктивные решения по компоновке склада, складскому зданию и оборудованию, обеспечивающие условия для локализации и быстрого тушения возникше­го пожара;

- сооружение в складах специальных систем обнаружения, локализации и тушения пожаров, в том числе автоматических.

К конструктивным мероприятиям, обеспечивающим пожарную безопасность складов, относятся: разделение складов противопожарными стенами на отсеки; обеспечение про­ходов между оборудованием; автоматизация складских работ (отсутствие людей в храни­лище); применение сетчатых поддонов, способных пропускать воду и пену; изготовление конструкций стеллажей из труб для удобства подвода воды и пены к месту возникновения пожара; перегородки в стеллажах, мешающие распространению огня, и т. д.

Применение указанных мероприятий позволяет значительно снизить капитальные за­траты на создание специальных систем пожаротушения. Устройства автоматического по­жаротушения включают следующее: резервуар для приготовления водного раствора пенообразователя (заглубленный или полузаглубленный, диаметром 15–20 м для крупного склада); насосную станцию (размещается обычно вне склада); извещательную систему, состоящую из датчиков обнаружения пожара и включения самой системы пожаротушения (состоит из труб с диаметром,равным15 – 20 мм); оросительную систему, состоящую из разводящих труб диаметром до 100 мм, стояков диаметром 50 – 60 мм; эвольвентные распылители; систему сброса отработанной пены в канализацию.

На рис.3.13 приведена схема установки эвольвентных распылителей на стеллажах высотного склада.

Для тушения пожаров в складах используются вода, газы, пенящиеся смеси из воды и воздуха (1л воды на 1 м³ воздуха), пена, водные растворы пенообразователей.

Недостаток пены состоит в том, что она может испортить грузы. Поэтому, даже если пожар потушен, убытки от него могут быть значительными.

При выборе средств тушения пожара учитывается и их способность тушить пожар, и их воздействие на грузы.

Автоматизированные системы локализации пожаров для высотных механизирован­ных складов проектируются специализированными организациями.
