Координационным осям

Привязкой конструктивных элементов здания называют точное уста­новление их месторасположения относительно разбивочных координацион­ных осей.

При проектировании каркасных зданий геометрический центр сечения колонн средних рядов совмещают с пересечением модульных разбивочных осей.

Колонны крайнего ряда бескрановых зданий и зданий с подвесными кран-балками размещают так, чтобы наружная грань колонны и внутренние поверхности стен совмещались с модульной разбивочной осью (так называемая нулевая привязка) (рис. 3.10).

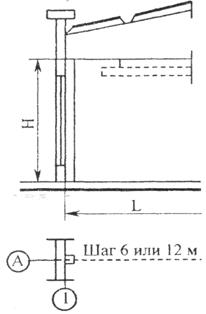

Рис. 3.10. Привязка колонн стен каркасных зданий

с подвесными кран-балками

При проектировании бескаркасных зданий (ЦРМ, МОН) внутреннюю грань наружных стен размещают следующим образом: а) без устройства пилястр (рис. 3.11); б) стена с устройством пилястр (рис. 3.12).

Рис. 3.11. Привязка несущих стен (без пилястр)	Рис.3.12. Привязка несущих стен (с пилястрами)

В приложении приведены условные изображения зданий, сооружений и конструкций (по ГОСТ 21.107–78).
