I. Вводная часть. Для измерения расхода различных жидкостей применяются дроссельные расходомерные устройства, к которым относятся расходомерные диафрагмы

Для измерения расхода различных жидкостей применяются дроссельные расходомерные устройства, к которым относятся расходомерные диафрагмы, сопла и водомеры Вентури.*) Принцип работы этих приборов основан на искусственном изменении скорости потока за счет его сужения и получения перепада пьезометрических напоров h, который фиксируется с помощью пьезометров.

Для определения теоретического (расчетного) расхода Qт используется уравнение Бернулли (без учета потерь на трение)

Z1 +

и уравнение неразрывности

Qт = V1S1 = V2S2,

где индекс «1» относится к широкой, а «2» - к узкой части водомера, V - скорость, S - площадь живого сечения потока. После несложных преобразований получается формула для определения теоретического расхода через водомер

Qт S1 = К ,

где h = (Z1 + ) – (Z2 + ) - разность показаний пьезометров, подключенных к широкой и узкой части водомера. Величина К - постоянная водомера, определяемая его конструкцией.

Действительный расход Qg связан с теоретическим через коэффициент расхода водомера.

= .

Следовательно, действительный paсход можно определить по следующей зависимости:

Qg .

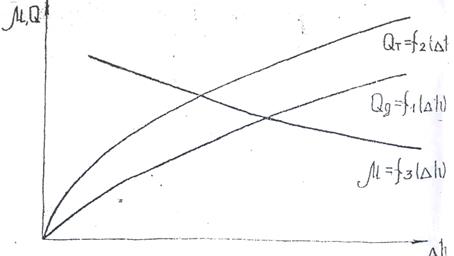

Тарировочная кривая водомера Вентури представляет собой зависимость Qg = f1 ( ) (рис. 9).





*) Джованни Батиста Вентури (1746-1822) - философ и профессор физики. Изучал истечение жидкостей из отверстий и насадков.







Рис. 9



С помощью графика легко определить действительный расход через водомер через водомер, зная разность показаний пьезометров . Для определения коэффициента расхода водомера необходимо вычислить действительный расход по опытным данным, затем для тех же показаний пьезометров h вычислить значение теоретического расхода Qт по формуле.
