Кладку выполняют рядами, укладывая камни плашмя, т.е. на постель (рис. 14.3, д). В отдельных случаях, например при кладке карнизов или тонких (¹/₄ кирпича) перегородок, кирпич укладывают на ребро, т.е. на ложковую грань.

Рис.14.3.Элементы кирпичной кладки:

а – кирпич обыкновенный; б, в, г – неполномерные кирпичи: ³/₄, ¹/₂, ¹/₄ кирпича соответственно; д – элементы кладки; 1 – постель; 2 – ложок; 3 – тычок; 4 – наружная верста; 5 –внутренняя верста; 6 – забутка; 7 – тычковый ряд; 8 – ложковый ряд; 9 – горизонтальный шов;

10 – вертикальный шов

Крайние ряды кирпича в ряду кладки, образующие поверхность кладки, называют верстами. Версты различают наружные (со стороны фасада) и внутренние (с внутренней стороны здания).

Кирпичи, уложенные между наружной и внутренней верстами, носят название забутки.

Ряд кладки из кирпичей, обращенных к наружной поверхности стены короткой (торцевой) гранью, называют тычковым, а длинной гранью – ложковым. Зазоры между смежными кирпичами, заполненные раствором, образуют швы горизонтальные, вертикальные (продольные и поперечные).

Высота ряда кладки складывается из высоты кирпича и толщины горизонтального шва. Ширина кладки стен (обычно ее называют толщиной) определяется кратной половине кирпича: в 1 кирпич, в 1,5, в 2, в 2,5, в 3 и т.д. Толщина стен устанавливается с учетом толщины вертикальных швов в кладке. Кирпичные перегородки в зданиях выполняют толщиной в половину или четверть кирпича.

Кирпичные стены зданий выполняют сплошными или с проемами. Стены могут иметь различные выступающие элементы: обрезы, напуски, пояски, пилястры, простенки, четверти, уступы, цоколя, штрабы (рис. 14.4).

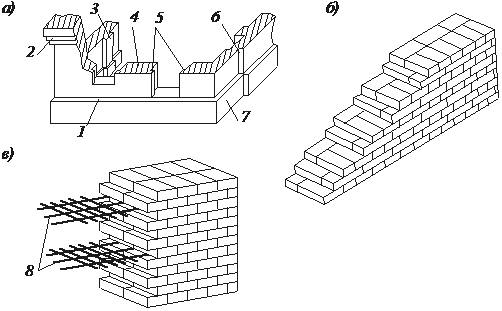

Рис.14.4. Детали кирпичных конструкций:

а – детали конструкций стен; б – убежная штраба; в – вертикальная штраба; 1 – обрез; 2 – карниз с напуском кирпичей; 3 – пилястра; 4 – простенок; 5 – четверть; 6 – уступ кладки; 7

– цоколь; 8 – арматурная сетка

Обрезы кладки устраивают с уступом от лицевой поверхности очередного ряда кладки.

Напуском называют то место кладки, в котором очередной ряд расположен с выступом на лицевую поверхность. Напуски делают не более чем на одну треть длины кирпича в каждом ряду. Напуском из нескольких рядов кладки образуют пояски или карнизы.

Пилястры – это части кладки, выступающие из лицевой плоскости в виде прямоугольных столбов.

Простенки – это часть кладки между двумя проемами. Простенки могут быть в виде прямоугольных столбов, а могут иметь четверти, т.е. выпуски из кладки наружных верст на длину четверти кирпича.

Уступом кладки называют то место, где лицевая плоскость одной части стены смещена в ту или другую сторону от лицевой плоскости другой части.

Цоколь – это нижняя часть стены, отделенная обрезом кладки.

Штрабами (убежными или вертикальными)называют временные разрывы при выполнении кирпичной кладки.

Убежные штрабы создают за счет уменьшения длины каждого нижележащего ряда на половину или на всю длину кирпича, но они не всегда применимы из-за значительной длины.

Вертикальные штрабы устраивают путем выпуска кирпичей через ряд при обязательном армировании стальной сеткой или арматурой продольных стержней диаметром до 6 мм и поперечных – до 3 мм с расстоянием по высоте до 1,5 м, а также в уровне каждого перекрытия. Число продольных стержней арматуры принимают из расчета один стержень на каждые 12 см толщины стены, но не менее двух при кладке толщиной 12 см.

Борозды в стенах служат для размещения скрытых проводок и различных коммуникаций.

Ниши – это углубления в кладке стен, кратные половине кирпича, в которых впоследствии располагают встроенные шкафы, отопительные приборы и другие устройства.

Раствор для кирпичной кладки должен иметь подвижность (по погружению в него стандартного конуса):

· 90...100 мм – для столбов и стен из полнотелого кирпича;

· 70...80 мм – для стен из пористого и пустотелого кирпича;

· 50...60 мм – для клинчатых перемычек и сводов.

Кирпичную кладку ведут по однорядной, многорядной или трехрядной системам перевязки швов.

При однорядной (цепной) системе перевязки швов кладки (рис. 14.5) каждый ложковый ряд чередуется с тычковым, а все вертикальные поперечные и продольные швы каждого ряда перекрываются кирпичами следующего ряда. С фасадной стороны стены вертикальные поперечные швы тычкового ряда смещены на четверть длины кирпича относительно поперечных швов ложкового ряда и таким образом все кирпичи связаны между собой в единую систему.

Рис.14.5. Схемы кладки стен по однорядной системе перевязки швов:

а – общий вид; б – кладка углов стен в 2,0 кирпича;

1 – тычковый ряд; 2 – ложковый ряд

Однорядная система перевязки проста в исполнении, обеспечивает перекрытие всех швов в каждом ряду, благодаря чему имеет наибольшую прочность по сравнению с другими системами, но требует применения большого количества неполномерных кирпичей.

Кладку углов здания выполняют наиболее квалифицированные каменщики. Прямые углы стен любой толщины как по цепной, так и по многорядной системе перевязки начинают с укладки двух трехчетвертков в тычковом ряду наружной версты. Уложенные ложком, они продолжают наружную версту.

Примыкание одинаковых и разных по толщине стен при цепной системе перевязки швов выкладывают различным расположением кирпичей в верстах одного ряда. Перевязку обеспечивают путем укладки через ряд трехчетвертков, число которых определяется толщиной примыкающей стены.

Выкладывание простенков при цепной системе перевязки начинают с тычкового ряда, используя при этом четвертки, трехчетвертки, а иногда и половинки.

Пересечение стен при цепной системе перевязки швов осуществляют с различным расположением кирпичей в одном уровне без применения неполномерных кирпичей. При этом ряды кирпича укладывают попеременно, пропуская поочередно один ряд одной стены через этот же ряд другой.

Вертикальное ограничение стен при кладке образуют трехчетвертками.

Многорядная система перевязки (рис. 14.6, а) основана на чередовании одного тычкового ряда с пятью ложковыми. При этом вертикальные поперечные швы перекрывают вышележащими кирпичами в каждом ряду, а продольные – только через пять рядов. Первый ряд такой кладки укладывают тычками так же, как и при однорядной кладке. Второй ряд – ложковый, как и при однорядной кладке, с 3-го по 6-й ряд кладут одними ложками вдоль стены. Несущая способность такой кладки составляет 94 % кладки с однорядной системой перевязки. Однако она менее трудоемка благодаря уменьшению объема верстовых рядов за счет увеличения объема забутки и сокращения заготовки трехчетверток. Порядовая раскладка кирпичей при кладке стен по многорядной системе перевязки показана на рис. 14.6, б.

Кладку примыканий стен выполняют в основной и примыкающей стене одинаковыми рядами, применяя в первом и втором рядах четвертки кирпичей.

Устройство простенков применяют лишь в случае, когда их ширина больше четырех кирпичей. Причем два первых ряда выполняют аналогично цепной системе перевязки швов, а последующие – только ложками с перевязкой в полкирпича, используя при этом половинки.

Кладку пересечений стен выполняют путем сдвигания тычкового ряда одной стены на четверть кирпича от другой с применением четвертков. Последующими ложковыми рядами тычковые ряды обеих стен перевязывают на четверть или полкирпича.

Рис.14.6. Схемы кладки стен по многорядной системе перевязки швов:

а – общий вид; б – порядная раскладка при кладке стены в 2,0 кирпича; 1 – тычковый ряд; 2 – ложковый ряд; 3 – смещение вертикальных швов на четверть кирпича; 4 – то же на половину

кирпича

Вертикальное ограничение стен при кладке образуют трехчетвертками с четвертками.

Трехрядная система перевязки (рис. 14.7), предложенная профессором Л.И. Онищиком, является разновидностью многорядной кладки и применяется для кладки столбов и простенков шириной менее 1 м. Трехрядная система перевязки удобна тем, что кладка столбов квадратного сечения выполняется из целых кирпичей, а остальных конструкций – с применением незначительного количества половинок. Выполняют ее чередованием трех ложковых рядов и тычкового, допуская в трех смежных рядах совпадение вертикальных швов, перевязываемых кирпичами 4-гo ряда.

Независимо от принятой системы перевязки первый и последние ряды кладки, а также ряды на уровне обреза стен и столбов, в карнизах, над опорными частями балок, плит и других конструкций требуется выкладывать тычками из целых кирпичей.

Рис.14.7. Схемы кладки столбов по трехрядной системе перевязки швов:

а – общий вид и порядная раскладка при кладке столбов 2×2 кирпича;

б – то же 2×1,5 кирпича; в – то же 2×2,5 кирпича

Рис.14.8. Схема армирования кладки

Для повышения несущей способности нагруженных стен, узких простенков и столбов кладку армируют путем укладки металлических сеток в горизонтальные швы в соответствии с указаниями проекта и требованиями СНиП (рис. 14.8).

· Подготовка и транспортирование материалов. Инструменты, инвентарь и приспособления для кладки

Кирпич и другие каменные материалы доставляют на объекты строительства в пакетах, контейнерах или на поддонах (рис. 14.9). Пакеты и контейнеры исключают россыпание кирпича при транспортировке. На поддонах кирпич укладывают с перевязкой «в елку» или перекрестно. Поддоны применяют двух типов: на брусках или с крюками.

Для разгрузки и подачи на рабочие места кирпича на поддонах с брусками служит подхват-футляр, а кирпича на поддонах с крюками – захват-футляр. Стены захват-футляра имеют внизу прутья, за которые зацепляют крюки поддонов, когда надевают футляр на пакет кирпича.

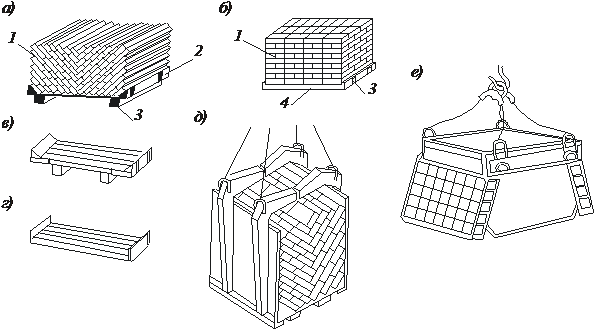

Рис. 14.9. Транспортирование кирпича:

а, б – укладка кирпича на поддоны соответственно в елку и с перекрестной перевязкой; в, г – поддоны соответственно на брусках и с крюками; д – подхват-футляр; е - захват-футляр; 1 –кирпич; 2 – поддон на брусках; 3 – бруски (опоры); 4 – площадка поддона с крючьями

Пакеты силикатного кирпича перевозят на автомашинах соскладированными в пирамидки. Пирамидки снимают клещевыми захватами, сжимающими нижний слой пирамидки, и устанавливают на деревянный или металлический поддон, укрепленный в кузове автомобиля. Пирамидки располагают по две на каждом поддоне, увязывают ограждающими поясами (из прорезиненной ленты) с замковым устройством, скрепляющим ленты пояса. На строительной площадке пирамидки разгружают краном с помощью самозатягивающегося захвата и подают в зону складирования или на подмости каменщиков.

Поддоны с кирпичом на объекте складируют рядами с зазором между поддонами по 0,1...0,15 м. Через 3 или 4 ряда поддонов оставляют проход шириной 0,8 м. Поддоны по высоте могут размещать в два яруса с прокладками между ними.

Растворы доставляют на строящийся объект в виде готовых или сухих смесей, требующих при больших объемах работ специальных установок для приема, приготовления и выдачи готовой растворной смеси.

Для подачи кирпича и раствора на рабочие места каменщиков применяют различные строительные краны и подъемники. Кирпич подают на поддонах, а раствор – в емкостях объемом 0,25 м³. Для лучшего использования грузоподъемности крана производят строповку одновременно 4...6 емкостей, подвешенных гирляндой.

При больших объемах работ эффективным способом подачи раствора на рабочие места каменщиков может быть транспортирование его по трубопроводам с помощью растворонасосов. Раствор из приемного бункера через растворосмеситель поступает в растворонасос и далее в кольцевой растворовод, имеющий подающую и возвратную линии. Посредством раздаточных шлангов раствор подается в емкости или непосредственно на постель кладки.

Кладку стен и столбов, начиная с высоты 1,2 м, выполняют с инвентарных подмостей, устанавливаемых на междуэтажные перекрытия или на наружные приставные инвентарные леса (см. § 4.4).

В процессе выполнения кирпичной кладки каменщики используют различный ручной инструмент, приспособления и инвентарь.

Основным ручным инструментом является кельма, лопата растворная, молоток-кирочка, расшивки стальные (рис. 14.10).

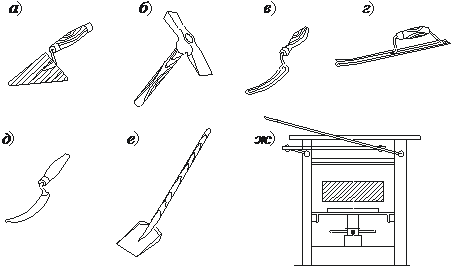

Рис.14.10. Инструмент для кирпичной кладки:

а – кельма; б – молоток-кирочка; в, г, д, – расшивки с вогнутой, выпуклой и прямоугольной рабочей частью соответственно; e – лопата растворная; ж – гильотина для рубки кирпича

Кельма – основной ручной инструмент каменщика, предназначенный для разравнивания раствора, заполнения и подрезки швов. Лопата растворная ЛР применяется для перемешивания раствора в ящике, подачи и расстилания его по постели кладки. Молоток-кирочка используется для рубки и тески кирпича. Рубку силикатного кирпича можно выполнять с помощью гильотины. Расшивки стальные типа РВ-1 и РВ-2 служат для образования выпуклых, вогнутых или плоских швов. Для соблюдения горизонтальности рядов кладки применяют причальные скобы со шнуром, промежуточные маяки, различные порядовки и уровни.

Разметку и проверку прямых углов производят с помощью прямоугольных шаблонов и угольников. Для контроля вертикальности кладки используют отвес, а ровности поверхности – правúло длиной 1,2...1,5 м. Линейные измерения в процессе кирпичной кладки выполняют с помощью складного метра или рулетки.

Для освещения рабочего места в темное время суток пользуются переносными телескопическими светильниками. При выполнении кладки в сухую и жаркую погоду поддоны с кирпичом опускают предварительно для его смачивания в инвентарные металлические баки,наполненные водой.

· Технология кирпичной кладки

Процесс кирпичной кладки включает ряд рабочих операций, выполняемых в следующем порядке: установка и перестановка приспособлений для выдерживания горизонтальности рядов кладки; перелопачивание, подача и расстилание раствора; подача кирпича и раскладка его на стене; укладка кирпича в конструкцию и заполнение швов; армирование (при необходимости); рубка и теска кирпича; расшивка швов; проверка правильности кладки.

B качестве приспособлений для выдерживания горизонтальности рядов кладки используют шнур-причалку, закрепляемую с помощью порядовок различной конструкции или скоб (рис. 14.11). Причалку устанавливают для каждого ряда наружной и через 2 или 3 ряда внутренней версты кладки. Порядовки закрепляют на всех углах, ограничениях, пересечениях и не реже 12 м одна от другой – на прямых участках. Установку порядовок и причалок выполняют под контролем наиболее квалифицированного каменщика звена. Чтобы причалка не провисала, под нее через 4...5 м укладывают маячные кирпичи на растворе или деревянный клинообразный брусок. Применение порядовок сокращает время на проверку правильности кладки, обеспечивает требуемую толщину горизонтальных швов и вертикальность углов.

Раствор из ящика подают растворной лопатой и расстилают сразу для укладки 6 или 7 кирпичей. При кладке впустошовку слой раствора укладывают не ближе 2...3 см до края кладки, в других случаях - не ближе 1...1,5 см.

Рис. 14.11. Приспособление для горизонтальности рядов кладки:

а – трубчатая порядовка; б – металлическая для наружных углов; в – то же для внутренних; г – металлическая со скобами; д – деревянная промежуточная; е – крепление скобы Огаркова; ж – крепление причалки промежуточное; 1 – крепеж струбцины; 2 – стойка; 3 – ползунок с зажимной скобой; 4 – причалка; 5 – передвижной хомут; 6 – регулировочные винты; 7 – закрепляющая струбцина; 8 – винтовой зажим; 9 – отверстия для крепления причалки; 10 – крюк-держатель; 11 – скоба с винтовым зажимом; 12 – деревянный клин;

13 – П-образная скоба; 14 – скоба Огаркова; 15 – кирпич; 16 – клинообразный брусок

Кирпичи подают и раскладывают на стене так, чтобы они располагались как можно ближе к месту укладки, но не занимали постель, предназначенную для укладки этой партии кирпича. Кирпичи для тычковых рядов раскладывают перпендикулярно к оси стены, а для ложковых – параллельно (рис. 14.12).

Рис. 14.12. Раскладка кирпича и расстилание раствора на стенах толщиной в 1 кирпич: а – для тычковой версты; б – для ложковой версты

Укладку кирпича на раствор и заполнение швов выполняют различными способами в зависимости от пластичности раствора, требуемой полноты шва и положения кирпича в ряду. Кладку верстовых рядов ведут способами вприсык, вприжим, вприсык с подрезкой раствора, а кладку забутки– вполуприсык.

Способ вприсык обеспечивает неполное заполнение швов на лицевой поверхности и выполняется без применения кельмы (рис. 14.13). Каменщик передней гранью наклонно расположенного кирпича подгребает часть раствора постели для образования вертикального шва, придвигая при этом кирпич к ранее уложенному, и одновременно нажатием руки осаживает его до требуемой толщины шва. Кирпич можно укладывать одновременно двумя руками. Это способ наиболее производительный.

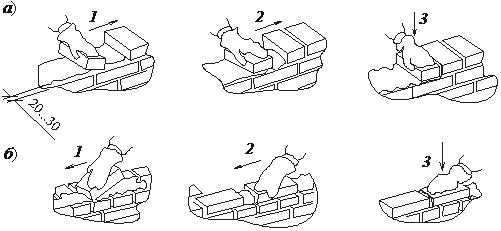

Рис. 14.13. Укладка кирпичей способом вприсык:

а – тычковых; б – ложковых; 1 – подгребание раствора передней гранью кирпича; 2 – прижатие кирпича к ранее уложенному; 3 – осаживание кирпича

Способ вприжим используют для кирпичной кладки под расшивку швов. Этим приемом укладывают кирпичи с помощью кельмы (рис. 14.14). Для получения вертикальных швов каменщик разравнивает и загребает раствор кельмой в сторону ранее уложенных кирпичей. Затем придвигает кирпич вплотную к кельме и одновременно вынимает ее вверх. При этом образуется плотно заполненный раствором вертикальный шов. При таком способе требуется более жесткий раствор, чем при способе впрыск, в результате чего увеличивается трудоемкость операции.

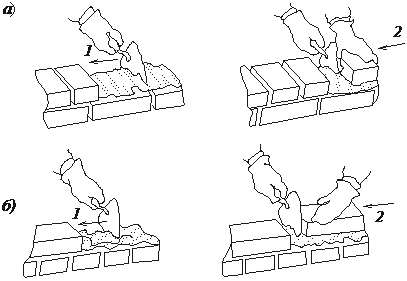

Рис. 14.14. Укладка кирпичей способом вприжим:

а – тычковых; б – ложковых; 1 – подгребание раствора кельмой;

2 – прижатие и осаживание кирпича

Способ вприсык с подрезкой раствора ведется на пластичных растворах и обеспечивает полное заполнение швов на лицевой поверхности кладки для их последующей расшивки (рис. 14.15). Раствор загребают гранью кирпича, прижимают к ранее уложенному, но при его осаживании часть раствора выжимают на лицевую поверхность и подрезают кельмой.

Способ вполуприсык заключается в укладке на растворную постель одновременно обеими руками двух кирпичей (рис. 14.16). Каменщик подгребает раствор ребрами кирпичей и частично заполняет при этом швы. Уложенные в забутку кирпичи осаживают вровень с верстовыми рядами. Этим способом укладывают кирпичи каменщики низшей квалификации в звене.

По последовательности укладки кирпича в конструкцию различают порядный и ступенчатый способы (рис. 14.17).

Порядный применяется при кладке по цепной и трехрядной системах перевязки. При этом укладывается наружная верста, затем – внутренняя верста и забутка очередного ряда.

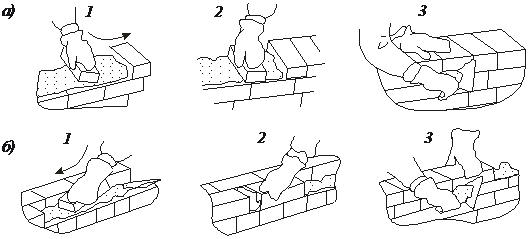

Рис. 14.15. Укладка кирпичей способом вприсык с подрезкой:

а – тычковых; б – ложковых; 1 – подгребание раствора; 2 – образование вертикального шва;

3 – осаживание кирпича и подрезка излишков раствора

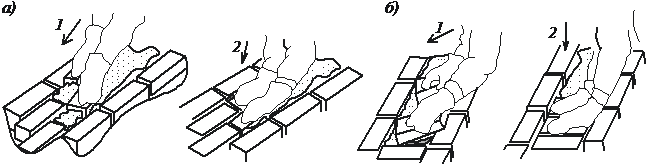

Рис. 14.16. Укладка кирпичей способом вполуприсык:

а – ложковых; б – тычковых; 1 – подгребание раствора гранями кирпича;

2 – осаживание кирпичей

Ступенчатый способ используется при кладке по многорядной системе перевязки и предусматривает укладку шести рядов наружной версты, а затем – порядную укладку внутренней версты и забутки. Такой способ более удобен для каменщика.

Армирование кладки выполняют в соответствии с проектом и нормативными требованиями через 4…6 рядов так, чтобы арматура выступала за плоскость стены на 1…3 мм.

Обработка швов выполняется при помощи расшивки (рис. 14.18, а).Вначале расшивают вертикальные швы, затем – горизонтальные. Виды расшивки наружных швов показаны на рис. 14.18, б. Швы стен и перегородок, предназначенных под оштукатуривание, не заполняют раствором на глубину 15 мм в стенах и 10 мм (только вертикальных швов) в столбах. Такую кладку называют кладкой впустошовку. Она способствует прочному сцеплению со слоем штукатурки.

	Рис. 14.17. Схема кладки стен порядным и ступенчатым способами: а – порядный способ; б – ступенчатый; в – смешанный (буквой П обозначены ряды, укладываемые каменщиком-подсобником 2 разряда; г , д – позы каменщика при укладке кирпичей порядным и ступенчатым способами соответственно; 1... 36 – последовательность укладки кирпича

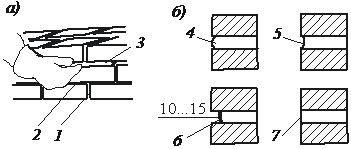

Рис. 14.18. Обработка швов и их виды:

а – расшивка наружных швов; б – виды расшивки швов; 1 – вертикальные швы; 2 – горизонтальные швы; 3 – расшивка; 4, 5 – шов соответственно выпуклый и вогнутый; 6, 7 – шов заглубленный и вподрезку

Рубку и теску кирпича выполняют при необходимости получить неполномерные кирпичи для перевязки швов (четвертки, половинки, трехчетвертки).

Правильность кладки проверяют с помощью контрольно-измерительных инструментов и приспособлений в процессе ее выполнения, но не реже двух раз на каждый метр высоты. Отклонение от проектных размеров не должно превышать: по толщине стен ±15 мм; по ширине до -15 мм; по ширине проемов +15 мм. Отклонение поверхностей стен и углов кладки от вертикали: на один этаж +10 мм; на здание высотой более двух этажей +30 мм. Толщина швов кладки стен: горизонтальных –10...15 мм (в среднем 12 мм); вертикальных –8...15 мм (в среднем 10 мм). Отклонение рядов кладки от горизонтали на 10 м длины не должно превышать 15 мм. Неровности на вертикальной поверхности кладки при наложении 2-метровой рейки не более 5…10 мм. Толщина швов армированной кладки – не более 16 мм.

Не допускается ослабление каменных конструкций бороздами, отверстиями, нишами, не предусмотренными проектом; применение силикатного кирпича для кладки цоколей зданий.

· Кладка с облицовкой, лицевая и облегченная кладка. Кладка из искусственных и природных камней

Кладку с одновременной облицовкой выполняют для повышения сопротивляемости стен атмосферным воздействиям. Для облицовки используют лицевой кирпич и камень, плиты из природного камня или декоративного бетона (рис. 14.19, а–г). Получила распространение кладка из эффективных керамических или легкобетонных блоков с облицовкой. Перевязку облицовки с основной кладкой обеспечивают перевязкой швов и с помощью штырей из нержавеющей стали.

Лицевой кладкой называют кладку, у которой для придания лучшего внешнего вида наружная верста выложена из отборного офактуренного или окрашенного кирпича. Выполняют ее по однорядной или многорядной системе перевязки. Наружную версту устраивают одновременно с кладкой, перевязывая ее с остальной частью стены. Для лицевой кладки используют модульный силикатный кирпич с окрашенной или неокрашенной поверхностью, модульный керамический кирпич с цветной или глазурованной поверхностью ложка и тычка, пустотелые керамические камни, имеющие разнообразную фактуру и цвет, атакже профильный кирпич с выпуклой или вогнутой гранью тычка или ложка (рис. 14.19 д, е).

Декоративной кладкой называют кирпичную кладку с геометрически четким рисунком швов на фасадной поверхности (рис. 14.20). Наиболее часто применяют кладку со сплошными (а) или прерывающимися (б) вертикальными швами, а также готическую (в) и крестовую сложную (г). В практике строительства известно около двадцати вариантов декоративной кладки. Кирпичи, выходящие на фасадную плоскость, должны иметь ровные грани, чистую поверхность и одинаковый цветовой оттенок. Лицевая верста имеет многорядную систему перевязки, а внутренняя верста и забутка – однорядную.

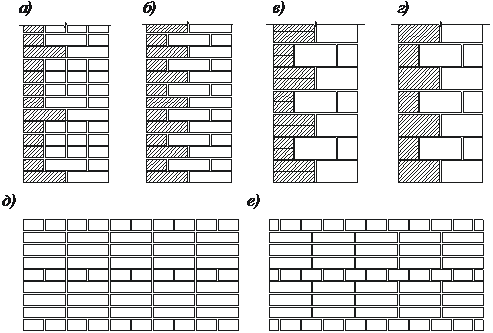

Рис.14.19. Облицовка стен из кирпича и керамических камней:

а – при многорядной перевязке; б – то же при однорядной; в – стена из керамических камней с облицовкой из кирпича; г – то же с облицовкой керамическими камнями; д – кладка без перевязки вертикальных швов наружной версты; е – то же с перевязкой вертикальных швов в пределах трех рядов кладки

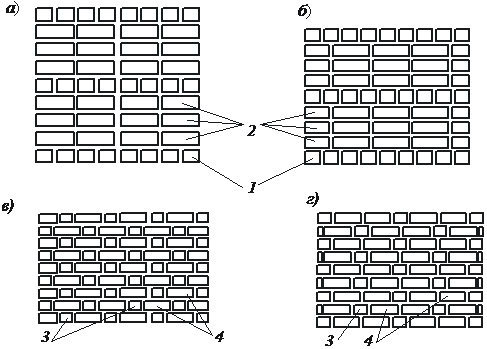

Рис. 14.20. Варианты декоративной кладки:

а – со сплошными вертикальными швами; б – с прерывающимися вертикальными швами; в – готическая; г – крестовая сложная; 1 – тычковый ряд; 2 – ложковый ряд; 3 – тычок; 4 – ложок

Декоративно-рельефной кладкой считают кирпичную кладку, сочетающую четкую сетку фасадных швов с композициями из плоских или рельефных рисунков. Декоративные узоры из кирпичей различного цвета называют орнаментом. Наряду с плоским орнаментом применяет-ся рельефный, образованный выступающими из плоскости стены кирпичами, которые могут быть как одного цвета со стеной, так и другого.

Облегченная кладка выполняется для повышения теплоизоляционных свойств стен по многорядной системе перевязки (рис. 14.21). Наиболее эффективными видами облегченной кладки являются: колодцевая кладка; смешанная кладка; кладка с уширенными швами; трехслойная кладка со средним слоем из плитного утеплителя.

Колодцевая кладка предусматривает наличие двух кирпичных стенок, соединяемых вертикальными диафрагмами из поризованного кирпича и заполненных пенобетоном или плитным пенополистиролом (рис. 14.21, а, б). Вместо диафрагм, являющихся мостиками холода, могут применяться анкера из нержавеющей стали между наружной и внутренней стенками.

Смешанная кладка используется для самонесущих стен и включает укладку газобетонных блоков с облицовкой из кирпича. Для обеспечения связи кирпича и блоков используют анкера из нержавеющей стали (рис. 14.21, в).

Кладку с уширенными вертикальными продольными швами устраивают с их заполнением пенополистирольными вкладышами (рис. 14.21, г).

Трехслойную кладку выполняют в следующем порядке: выкладывают внутреннюю часть стены на высоту яруса с закладкой в горизонтальных швах гибких связей из пластмассы или нержавеющей стали; прижимают к стене теплоизоляционные плиты, а затем выкладывают наружную версту с креплением ее к анкерам (рис. 14.21, д).

Кладку из керамических или силикатных камней (250×120×138 мм) применяют для устройства наружных стен зданий. Сквозные и несквозные пустоты керамических камней повышают теплозащитные свойства конструкции, что позволяет уменьшить толщину стен на половину камня. Используют также керамические пустотелые камни модульных размеров и укрупненные (288×188×138 мм, 250×250×138 мм и 288×288×138 мм). При кладке из камней и мелких блоков используют такие же инструменты, приспособления и средства контроля, что и при обычной кирпичной кладке.
