Устройства цифрового кодирования

Рассмотрим ПАВ-фильтр с цифровым кодированием.

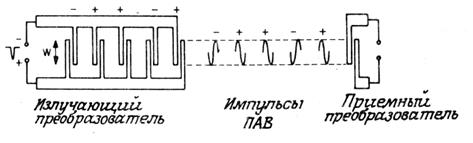

Рисунок 41 – ПАВ-фильтр с цифровым кодированием

При подаче на входной преобразователь короткого электрического импульса любой полярности, в линии задержки формируется кодированная последовательность, в виде акустических импульсов, определяемая геометрией электродов и их электрическим соединением. Количество импульсов N (разрядность кода) в кодовой посылке определяется количеством пар штырей в преобразователе и может быть произвольной. Приемный преобразователь последовательно преобразует поступающие на него акустические импульсы в электрические, полярность каждого из которых определяется конфигурацией излучающего преобразователя. Такой код называется бифазным цифровым кодом.

Для обнаружения в сигнальной посылке определенного цифрового кода используются импульсные фильтры, согласованные с заданным цифровым кодом.

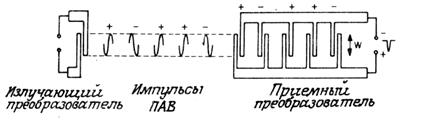

Рисунок 42 – Импульсный фильтр, согласованный с определенным цифровым кодом



В случае, когда сформированные излучающим преобразователем акустические импульсы соответствуют коду приемного преобразователя и синхронно приходят на соответствующие пары электродов, происходит одновременное преобразование в электрические сигнал одной полярности. Так как электроды приемного преобразователя электрически соединены параллельно, происходит формирование короткого импульса, амплитуда которого в N раз выше, чем от отдельно взятого электрода. (увеличение количества пар электродов в приемном преобразователе позволяет увеличивать битность кодов, с другой стороны амплитуду выходного импульса).

Это простой пример способности трансверсального фильтра к распознаванию образов и к выбору сигнала с заданным кодом из всех остальных сигналов.

Когда мы говорим об импульсных фильтрах, согласованных с цифровыми кодами, следует ввести такое понятие как ортогональный набор кодов (пояснить). Ортогональным называется набор кодов, для которого выходной сигнал имеет единичную амплитуду при рассогласовании кодов и амплитуду в N раз большую для согласованных кодов длинной в N элементов.



Таблица – К вопросу определения ортогонального набора кодов для случая N=3 (Код преобразователя: 111)

Электрод 1 Электрод 2 Электрод 3 Сигнал на выходе фильтра

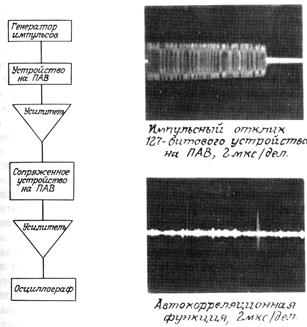

Рисунок 43 – Импульсный отклик и автокорреляционная функция, полученные посредством 127-отводного устройства на ПАВ
