Радиоидентификация с использованием ПАВ устройств

ПАВ радиочастотные метки используются для систем идентификации объектов (широкой гаммы багажа, коммерческих транспортных средств и контейнеров).

ПАВ инспекционная схема работает следующим образом. Передатчик посылает импульс радиосигнала высокой частоты (например, в 1000 МГц) на радиочастотную ПАВ метку изделия, которое подлежит идентификации. ПАВ радиочастотная метка является пассивным элементом в виде кодированного встречно-штыревого преобразователя (ВШП) поверхностных акустических волн. При этом может быть выбран определённый код, соответствующий только данному изделию, любой разрядности (например 128 бит).

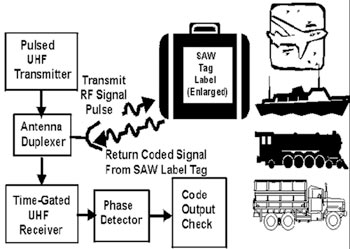

Рисунок 44 - Структурная схема инспекционного устройства на ПАВ

На следующем рисунке показана увеличенная в 100 раз топология радиочастотной метки на ПАВ. ВШП реализует двоичный код 110011011. Передатчик импульса посылает импульс опроса. После небольшого времени задержки ПАВ (~0,1 мкс), ВШП переизлучает кодированный 110011011, который затем обнаруживается радиоприёмным устройством.

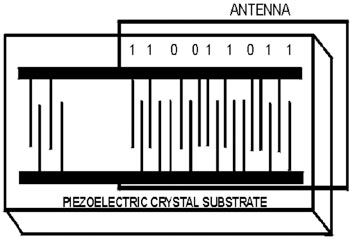

Рисунок 45 - Топология радиочастотной метки на ПАВ

Радиочастотные ПАВ метки имеют ряд преимуществ, по сравнению со штриховым кодом оптического типа, в первую очередь, малые размеры, благодаря чему их практически невозможно визуально обнаружить, а также скрытность, поскольку они могут находиться внутри транспортного контейнера.
