ПЬЕЗОПОЛИМЕРНЫЕ КОАКСИАЛЬНЫЕ КАБЕЛИ

СОПОЛИМЕРНЫЙ (КАТ № 0-1005646-1) СПИРАЛЬНЫЙ (КАТ № 0-1005801-1)

Пьезоэлектрические кабели являются одним из видов пьезополимерных датчиков. Построенные как коаксиальные кабели такие датчики являются диэлектрическими между центральной жилой и медной оплеткой. Когда кабель сжат или растянут, то заряд или напряжение генерируется пропорционально величине силы сжатия (растяжения).

ДОСТОИНСТВА

Благодаря коаксиальному исполнению кабель имеет экран, что позволяет использовать его в условиях сильного электромагнитного излучения. Пьезокабели могут сращиваться с пассивными коаксиальными кабелями, в том числе в полевых условиях, с использованием стандартной технологии соединения. Они прочны, способны выдерживать такие значительные нагрузки, как давление оси грузовика. Линейный формат кабелей делает их идеальными для мониторинга больших площадей.

К другим достоинствам относится: гибкость и водонепроницаемость; широкий диапазон рабочих температур; относительно высокая температурная стабильность до +85С; динамический диапазон более 200дБ, выдерживают значительные весовые нагрузки (до 100МРа) и нагрузки по напряжению; низкий импеданс на единицу длины.

ПРИМЕНЕНИЕ

· дистанционные датчики вибрации,

· матрасы для мониторинга состояния больного (пульс, дыхание, телодвижение),

· погодные датчики (дождь, град),

· геофоны,

· звукосниматели гитар и музыкальных инструментов,

· датчики дорожного движения для определения скорости, типов и количества транспортных средств, весовой нагрузки на дорогу,

· датчики регулирования дорожного движения,

· датчики касания бампера транспортного средства, наличия пассажира и.т.п.,

· ступенчатые выключатели для автоматического запуска эскалаторов и бегущих дорожек,

· датчики незаконного вскрытия двери, упаковки, тары и.т.п.,

· ковры-датчики для большой площади,

· охранное ограждение (охрана забора или проволочного заграждения – кабель закладывается в проволочное или сетчатое заграждение, является датчиком его сворачивания или разрезания),

· барьерные сенсоры защитного периметра (кабель закладывается в грунт и определяет приближение человека на расстоянии до 20м, в зависимости от типа грунта, а также распознает приближение колесного или гусеничного транспорта) и т.п.

СТАНДАРТНЫЕ ПЬЕЗОПОЛИМЕРНЫЕ КАБЕЛИ

Предлагается два типа стандартных пьезополимерных коаксиальных кабелей:

- сополимерный (кополимерный), типа 1005646

- спиральный, типа 1005801

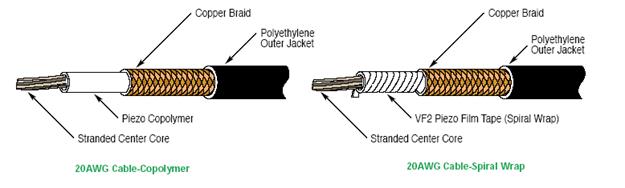

Пьезокабели внешне мало отличаются друг от друга (незначительные различия по диаметру). Конструктивно они состоят из:

· центральной жилы (посеребренная медь) стандарта 20AWG,

· пьезоэлектрического слоя,

· следующего за ним плетеного медного экрана,

· внешней полиэтиленовой изоляции.

Основным отличием каждого типа является форма и чувствительность пьезоматериала:

· тип 1005646 – сплошной прессованный сополимер PVDF-TrFE,

· тип 1005801 – двойная встречная спираль из пленки PVDF

ЭЛЕКТРОФИЗИЧЕСКИЕ ПАРАМЕТРЫ ПЬЕЗОПОЛИМЕРНЫХ КАБЕЛЕЙ

Диаграмма температурной зависимости чувствительности

разных типов пьезокабелей

- спиральный

- сополимерный

- прессованный ПВДФ (экспериментальный)
