Параметры пьезотрансформаторов и методика их расчета

Рассмотрим симметричный ПТ поперечно – продольного типа.

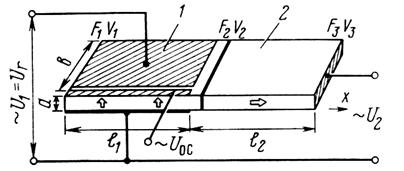

Рисунок 34 – ПТ поперечно-продольного типа 1- входная секция возбуждения 2- выходная генераторная секция U1, U2 – входное и выходное электрические напряжения F1...F3, V1...V3 – силы и колебательные скорости действующие в сечениях пластины в направлении Х.

Для случая плоской продольной волны, при условии (b+c)<(l₁+l₂)/2 можно записать систему уравнений в матричном виде для входной секции возбуждения:

где

Z₁= - волновое сопротивление секции возбуждения;

- скорость звука в пьезопластине при постоянном электрическом поле

- плотность вещества пьезопластины

I₁ – ток, протекающий в входной секции

n_φ – коэффициент электромеханической трансформации

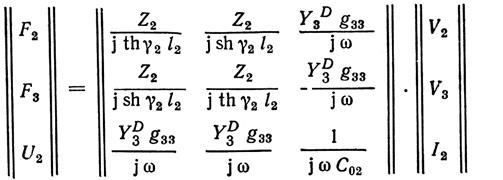

Аналогично для генераторной секции пьезотрансформатора:

где:

Z₂= - волновое сопротивление генераторной секции;

- скорость звука в генераторной части пьезопластины при постоянной индукции электрического поля;

I₂ – ток, протекающий в выходной генераторной секции.

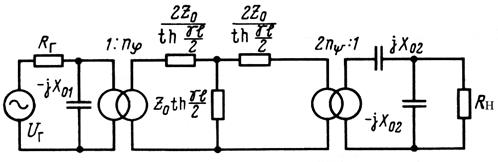

Рисунок 35 - Полная схема замещения ПТ

Схема замещения для ПТ, работающего на частоте основного резонанса изображена на следующем рисунке.

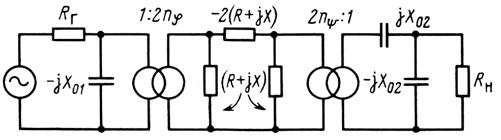

Рисунок 36 - Упрощенная схема ПТ

Здесь R и X – активная и реактивная составляющие полного механического сопротивления. Параметры данной схемы определяются выражениями:

Представленная схема заме­щения состоит из трех частей, соединенных идеальными элек­тромеханическими трансформа­торами с коэффициентами транс­формации n_φ и n_ψ. Первая часть — электрическая, содер­жит эквивалентный генератор с внутренним сопротивлением R_Г; третья часть — тоже электрическая, к ней подключена нагрузка R_Н. Между ними помещена механическая часть в виде комплексного сопротивления. Реактивная часть полного комплексного сопротивления в зависимости от расстройки часто­ты может носить емкостный, индуктивный характер, или обращать­ся в нуль на частоте резонанса. Электрические части схемы заме­щения удобно привести к механической (как показано на рис.), заменив источник ЭДС с внутренним сопротивлением R_Гна эквивалентный генератор U₁с внутренним полным сопротив­лением Z₁:

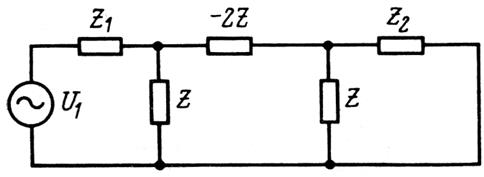

Рисунок 37 - Приведенная схема ПТ

где:

Анализ эквивалентных схем позволяет определить основные параметры ПТ:

;

;

Расчет ПТ специфичен для каждой конкретной области их использования. Например, для поперечно-продольного ПТ ориентировочный расчет сводится (при заданных Р_ВЫХ, Uвых, U_BX) копределению толщины (a=U_ВХ/E_{BX Д}) и длины пластины ( =2U_ВЫХ/E_{ВЫХ Д}) по условиям непревышения допустимых величин напряженности электрического поля, равных E_{ВХ Д} 0,2 кВ/см, Е_{вых Д} 1,2 кВ/см. Предельно допустимая напряженность поля Е_д определяет размеры ПТ, его мощность и надежность. Превы­шение допустимого уровня Е_д вызывает необратимые изменения в ПТ — разрушение или деполяризацию (из-за роста потерь). Обычно ПТ работают в силовых режимах, когда Е>>Е_Л—напряжен­ность поля в линейном режиме работы ПТ (слабые поля). При этом параметры пьезоматериала значительно отличаются от па­раметров, определяемых по ТУ (см. ГОСТ 13927—80). Если учесть, что стабильность параметров пьезокерамики невысока, а отдельные параметры имеют разброс до ±40%, то можно исполь­зовать следующую приближенную методику расчета. Предельно допустимое значение E_д различных пьезокерамических материалов определяет допустимый нагрев тела элемента за счет потерь: Θ_Д Θ- Θ_ОКР, где Θ 100 ... 150° С — значение тем­пературы, при которой еще не наступает деполяризация или раз­рушение ПТ; Θокр — температура окружающей среды. Общая по­верхность пластины ПТ А_пт =Р_вых/2 Θ_Д, где — поверхностная плотность потерь на 1⁰С ( 1... 1,4*10³ Вт/см2 ⁰С — для нор­мальных условий без обдува); Р_ВЫх — мощность ПТ в режиме передачи максимальной мощности. Тогда

b=(0.5 Апт - l)/(l+a)

Пределы изменения от нагрузки приближенно можно определить из выражений:

При заданной мощности в нагрузке Rн, т.е. при Pн=Uн Iн, условную габаритную мощность ПТ можно определить по формуле :

Особенности построения преобразователей напряжения на основе ПТ.

Рисунок 38 - Функциональная схема источника питания с пьезотрансформатором.

ЗГ – задающий генератор;

УМ – усилитель мощности;

ПТ – пьезотрансформатор;

ЭОС – элементы обратной связи;

УН – выпрямитель или умножитель напряжения;

Uпос – сигнал обратной связи.

В качестве УМ используют транзисторные однотактные, двухтактные и мостовые схемы, работающие в ключевых режимах (режим D).

Схемы пьезоэлектронных преобразователей напряжения могут быть неуправляемыми и управляемыми.

Ниже представлены несколько принципиальных электрических схем пьезоэлектронных автогенераторов.

(частота автогенератора определяется резонансной частотой ПТ )

Рисунок 39 - Принципиальные электрические схемы пьезоэлектронных автогенераторов.

Стабильность работы автогенераторных каскадов высоковольтных ППН выше, чем низковольтных. Такие ППН легко возбуждаются на требуемой частоте резонанса ПТ и устойчиво работают. Однако у них наблюдается срывы возбуждения, неустойчивый пуск, потеря устойчивости работы при действии возмущений, возбуждение на паразитных типах колебаний.

Сигнал обратной связи может в ППН может сниматься не только с секции ОС, но и с выхода ПТ, его входа.

Пьезоэлектронные преобразователи напряжения с синхронизируемыми ЗГ имеют лучшие показатели.

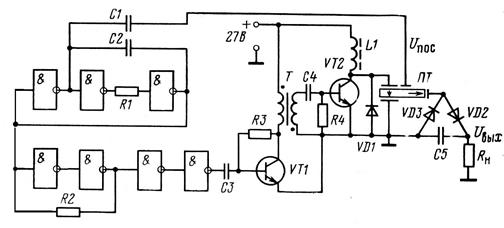

Рисунок 40 - ППН с синхронизируемым задающим генератором.

Рабочая частота ЗГ выбирается в отсутствии сигнала Uпос вблизи частоты Fр ПТ. Напряжение Uпос воздействует на ЗГ через элемент обратной связи ЭОС и жестко синхронизирует частоту ЗГ с частотой резонанса ПТ.
