Устройство для регулировки натяжения ножа

Нож 1 (рисунок 9) перекинут через барабан 2, который имеет ось 3, закрепленную в каретке 4.

Каретка перемещается в направляющих в вертикальном направлении. В ней имеется резьбовое отверстие, куда вставлен винт 5, на который надета пружина 6. Верхней частью пружина упирается в каретку, нижней – в гайку 7. Гайка имеет отросток, перемещающийся в направляющих каретки, что не допускает ее проворачивания.

Для фиксации системы звеньев 1-7 в заданном положении служит втулка 8, закрепленная на винте. Также на винте крепится маховик 9, предназначенный.

Рисунок 8 – Устройство для предохранения рук от пореза

Рисунок 9 – Устройство для регулировки натяжения ножа

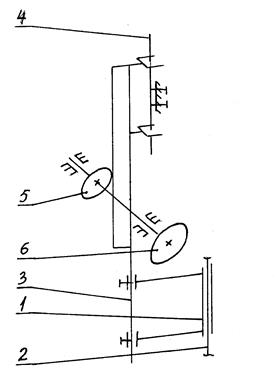

Рисунок 10 – Заточное устройство

для регулировки натяжения ножа. При вращении маховика гайка 7 перемещается, воздействуя на пружину 6. Последняя воздействует на каретку 7, барабан 2 и нож 1. Натяжение ножа изменяется
