Техническая характеристика утюжильного стола марки СУ-М-1

Тип утюга…………………………………………………… электропаровой

Способ получения пара………………………………….. централизованный

Расход пара, кг/м…………………………………………. 6,0

Давление пара, МПа……………………………………… 0,5

Температура нагревания подушки,

не более, °С………………………………………………… 0

Размеры подушки, мм:

Прямоугольной…………………………………………… 550 Х 1250

Универсальной…………………………………………… 450 Х 1250

Способ управления отсосом…………………………. педальный

Размеры стола, мм……………………………………. 1500 Х 550(450) Х 850

Масса стола, не более, кг……………………………… 100

Примечание: Подушка нагревается паром.

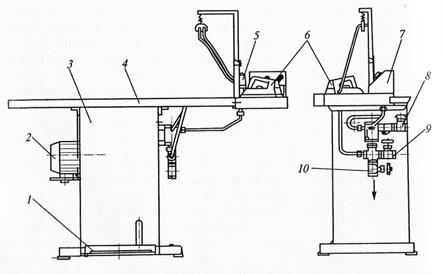

Стол утюжильный состоит из остова (3), подушки пря­моугольной (4) (или другой формы в зависимости от заказа), подушки универсальной, блока педали (1), электропарового утюга (6), клапана электроуправления (5), вентилятора (2), электрооборудова­ния (7). Остов предназначен для закрепления на нем основных уз­лов стола. Рабочие органы стола: прямоугольная (4) или универ­сальная подушки, электропаровой утюг (6) и вентилятор (2).

Подушка нагревается паром и имеет устройство для отсоса пара. Пропаривание утюгом осуществляется посредством электромаг­нитного клапана, управляемого от кнопки, установленной на ручке утюга.

В столе имеется педаль (1), предназначенная для отсоса пара из подушки с помощью вентилятора, а также для сушки изделий.

Система паропровода снабжена вентилями для отключения подушки и всего стола от паропровода (8), а также имеется вентиль для продувки системы. По трубопроводу (9) происходит отвод кон­денсата, а по трубопроводу (10) — сброс конденсата из подушки.

Электрооборудование стола включает в себя шкаф электри­ческий с аппаратурой, к которой относятся электромагнит, мик­ропереключатель В, установленные на утюге.

Выключателем напряжение подается на электроаппаратуру, и загорается лампочка «Сеть». Утюг нагревается, и его температура стабилизируется терморегулятором Тр, периодически включаю­щим и отключающим электронагреватель Эн. Нажатием микропе­реключателя В включается электромагнит клапана и осуществля­ется подача пара. При нажатии на педаль на выключателе В включается пускатель и двигатель привода вентилятора.

Пар из цеховой магистрали через вентиль по трубопроводу (8) поступает в парораспределитель к подушке, а затем отработанный пар в виде конденсата отводится в обратную паро­вую систему по трубопроводу (9). Во время пропаривания утюгом выключается электромагнитный паровой клапан.

Глажение утюгом сопровождается одновременным увлажнени­ем обрабатываемой поверхности паром, поступающим из утюга при нажатии микропереключателя, установленного на ручке утюга.

Нажатием на педаль (1) включается вентилятор (2) и происходит отсос пара и влаги из рабочей зоны.

Пресса

Прессы по сравнению с утюгами обеспечивают более высокую производительность труда и хорошее качество влажно-тепловой обработки изделий. Использованием прессов достигается необходимая форма изделий.

Прессы могут иметь приводы ручные, ножные, электромеханические, гидравлические и пневматические. Прессы различают по технологическому назначению (для дублирования, внутрипроцессной и окончательной обработки и др.), усилию прессования (легкие с усилием прессования до 10³ Н, среднее – от 10³ до 2,5 Х 10³ Н и тяжелые – более 2,5 Х 10³ Н) и др.

4.6. Электромеханический пресс марки Cs-311.Пресс марки Cs-311 фирмы «Паннония» (Венгрия) предназначен для внутрипроцессной и окон­чательной влажно-тепловой обработки изделий: верхней одежды, белья, трикотажных. В прессе можно применять сменные подуш­ки. Общая характеристика электромеханического пресса представ­лена ниже.
