Техническая характеристика парогенератора марки МП-4

Производительность, кг/ч………………………………………………….. 1,6 Наибольшее давление пара, МПа…………………………………………. 0,3

Мощность, кВт………………………………………………………………. 2

Напряжение питания, В ……………………………………………………... 220

Время нагревания до рабочего давления, мин…………………………. 12-15

Вместимость котла, л……………………………………………………. 4

Размеры, мм ………………………………………………………………..410 х 220 х 245

Масса, кг……………………………………………………………………… 12

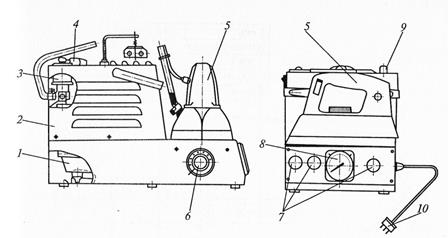

Парогенератор состоит из следующих составных час­тей: корпуса (2), котла (1), предохранительного (9) и электроуправляемого (3) клапанов. Корпус (2) выполнен из прокатного профиля, на котором установлены основные составные части парогенератора.

Котел (1) предназначен для выработки пара и представляет со­бой полый цилиндр, выполненный из двух частей и расположен­ный вертикально. В верхней части котла расположены предохра­нительный (9) и электроуправляемый (3) клапаны, в нижней части котла размещен блок электронагревателей.

Предохранительный клапан 9 предназначен для автоматиче­ского выброса пара через пароотводный шланг в атмосферу, если давление пара превысит 0,35 МПа.

Электроуправляемый клапан (3) предназначен для избирательной циклической подачи пара от котла (1) к электропаровому утюгу (5).

Перед началом работы парогенератора котел парогенератора должен быть наполнен водой, вилку ХР2 утюга УПП-М следует вставить в розетку XS2 на парогенераторе, вводную двух­полюсную с заземлением вилку ХР1 состыковать с розеткой XSL

Включением рубильника с предохранителями вводное напря­жение подается во все ветви цепи. При этом загорается лампочка HL1 «Сеть». Напряжение подается на электронагреватели Ekl, Ек2 парогенератора и Ек утюга. Загораются лампочки HL2 «Котел» и HL3 «Утюг». Вода в котле нагревается, кипит и превращается в пар. Если температура пара превышает нормативную, датчик-реле температуры Ж2 отключает электронагрева­тели Ekl, Ek2 и лампочку HL2, а при понижении температуры включает их. Если температура подошвы утюга превышает задан­ную, то терморегулятор SK утюга отключает электронагреватель Ек и лампочку HL3, а при понижении температуры включает их. При нажатии на кнопку микропереключателя SQ (в случае необ­ходимости) включается электроуправляемый клапан YA. По окон­чании запаса воды (пара) или работы парогенератора рубильник ящика с предохранителями отключает вводное напряжение с па­рогенератора и утюга.

Вода в котел наливается через пробку Пн и нагрева­ется блоком электронагревателей. Давление пара можно контроли­ровать по показаниям манометра М. Предохра­нительный клапан КП обеспечивает выброс пара в атмосферу, если его давление в котле К превысит 0,35 МПа. Пар из котла через электроуправляемый клапан КЭ по шлангу поступает к электропа­ровому утюгу.

К месту установки парогенератора должны быть подведены во­допровод и электрическая сеть.

Отвернув пробку (4) , в котел парогенератора зали­вают примерно 3,8 л воды, после чего пробку плотно завинчивают. Вилкой (10) парогенератор включают в сеть. Загораются сигнальное лампы (7). Рабочий режим работы парогенератора устанавливается за 12... 15 минут.

При достижении в парогенераторе рабочего давления пара можно приступать к выполнению работы. Клавишу включения электроуправляемого клапана (3) не рекомендуется нажимать дольше 1,5...2 с, в противном случае возможен выход пара из котла.

Для поддержания предохранительного клапана в рабочем со­стоянии необходимо ежедневно продувать его кратковременным поднятием рукоятки клапана.

Объем воды в котле парогенератора по мере расхода пара че­рез утюг уменьшается, давление пара понижается до 0...0,05 МПа. В этом случае датчик температуры отключает нагреватели от сети.

Для повторной заливки котла водой необходимо отключить парогенератор от сети, выпустить остатки пара из котла через предохранительный клапан, вывернуть пробку (4) залива воды и налить в котел новую порцию воды; снова завернуть пробку (4) и продолжить работу.

Парогенератор должен соответствовать техническим условиям и государственным стандартам по безопасности.

Парогенератор должен быть заземлен. На шкале манометре (8) парогенератора номинальное давление должно быть отмечено крас­ной чертой.

Все ремонтные работы выполняются только при отключении парогенератора от сети и после остывания паровой системы.

4.5. Утюжильный стол марки СУ-М-1.Стол марки СУ-М-1 пред­приятия АО «Орел-Легмаш» предназначен для влажно-тепловой обработки верхних изделий, например, для внутрипроцессной об­работки пиджака, внутрипроцессной и окончательной обработки пальто и других изделий на предприятиях швейной промышлен­ности, оборудованных технологическими установками по произ­водству промышленного пара.
