Измерительные работы

Высота подъемки пути определяется: измерением ординат от визирного луча оптического прибора до головки рельса - по менее просевшей рельсовой нити (рисунок 20).

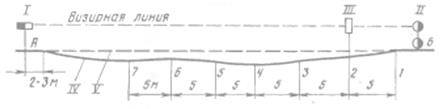

Рис. 20. Применение оптического прибора ПРП
I - оптический прибор; II – рабочая рейка; III – визирная рейка; IV – положение головки рельса в профиле до выправки; V – положение головки рельса в профиле после выправки пути.

Перед визированием бригадир пути отходит на 30 - 35 м от начала просадки (подбивки шпал), становится внутрь колеи около рельса менее просевшей нити и, наклоняясь к нерабочему канту головки рельса, на глаз определяет по нему места установки: оптического прибора со зрительной трубой - пять-шесть шпал до начала просадки; рабочей рейки - столько же шпал за концом просадки. После установки на рельс рабочей рейки на расстоянии пяти-шести шпал от зрительной трубы в сторону рабочей рейки устанавливается измерительная рейка, с помощью которой с последующей ее перестановкой ведется выправка пути по визирному лучу.

При выправке коротких просадок подбивкой шпал высота подъемки пути определяется бригадиром пути на глаз.
