Полупроводниковые приборы с зарядовой связью (ПЗС).

Прибор с зарядовой связью имеет большое число расположенных на малом расстоянии затворов и соответствующих им структур металл-диэлектрик-полупроводник (МДП). Изобразим упрощенную структуру прибора с зарядовой связью.

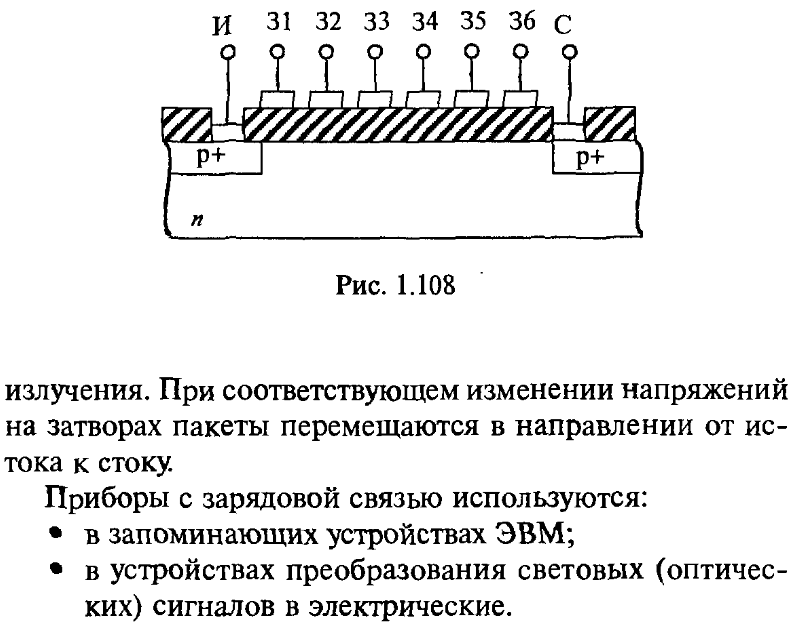

Рисунок – Структура прибора с зарядовой связью.

При отрицательном напряжении на некотором затворе скапливаются дырки, совокупность которых называется пакетом. Пакеты образуются из дырок, инжектированных истоком или возникающих в результате генерации пар электрон-дырка при поглощении оптического излучения. При соответствующем изменении напряжений на затворах пакеты перемещаются от истока к стоку.

Приборы с зарядовой связью испрользуются:

· В запоминающих устройствах ЭВМ;

· В устройствах преобразования световых (оптических) сигналов в электрические.
