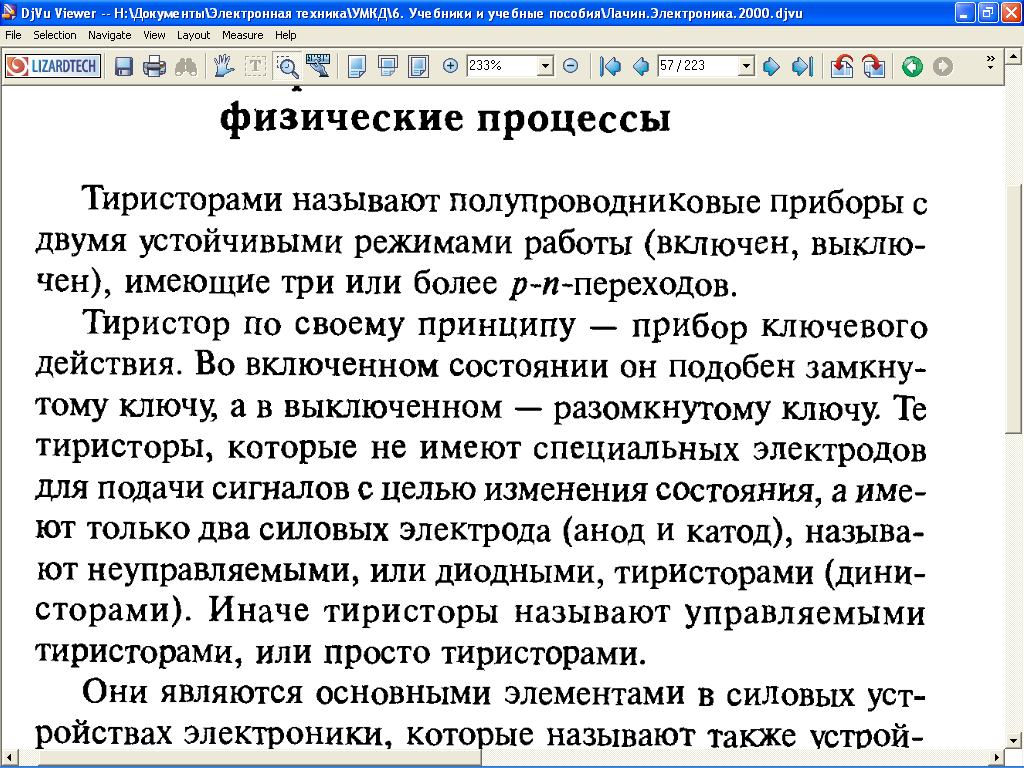

Тири́стор — полупроводниковый прибор с тремя или более p-n-переходами и имеющий два устойчивых состояния (включен, выключен)

Динистор - диодный тиристор, имеющий два вывода, через которые протекает как основной ток, так и ток управления

Тринистор- это динистор у которого напряжение включения может быть специально снижено, путём подачи импульса тока определённой длительности и величины на его управляющий электрод при положительной разности потенциалов между анодом и катодом.

Конструктивно тринистор отличается только наличием управляющего электрода

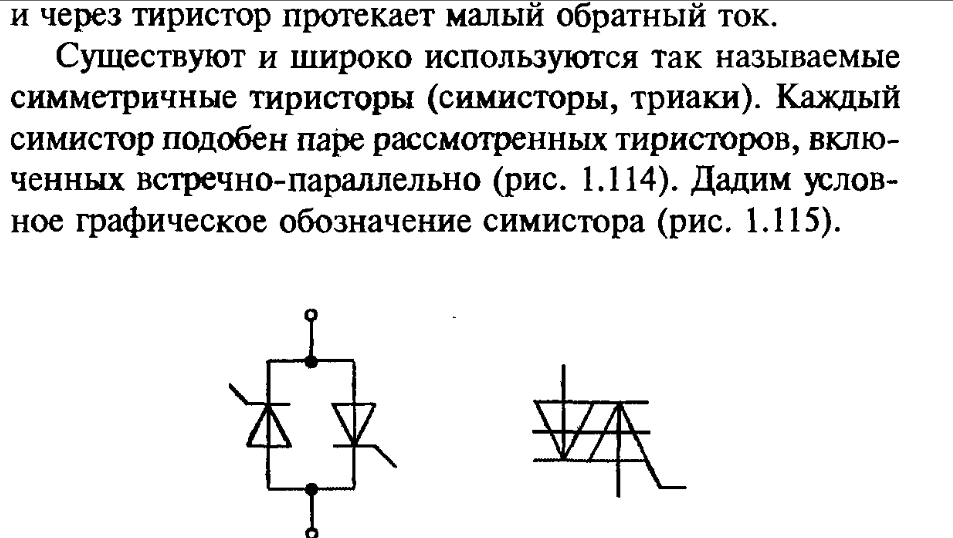

Симистор (симметричный тринистор) – это тиристор, по своей структуре подобный двум встречно-параллельным тринисторам и способным пропускать электрический ток в обоих направлениях.

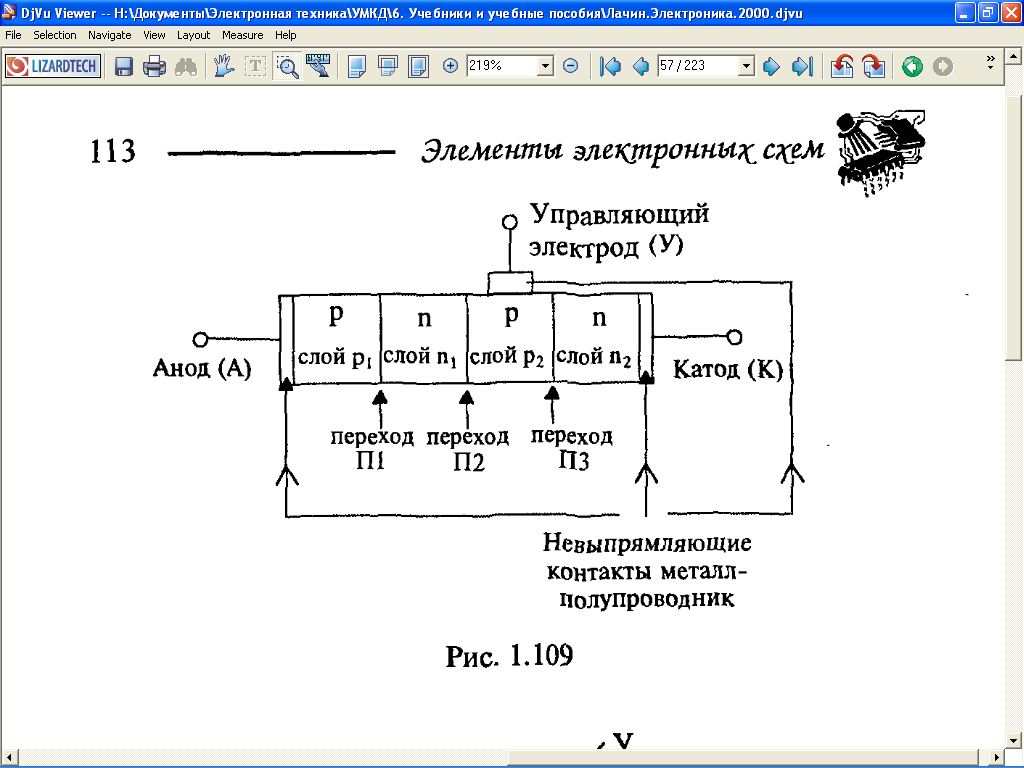

Рисунок Упрощенное изображение структуры тиристора

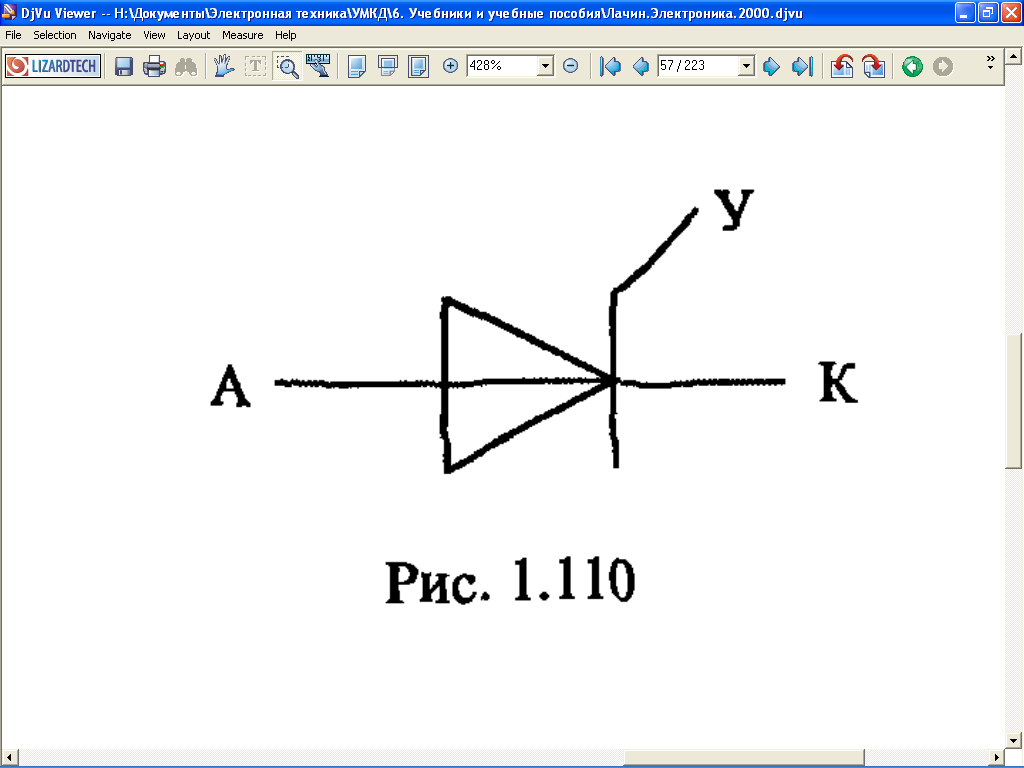

Рисунок Условное графическое изображение

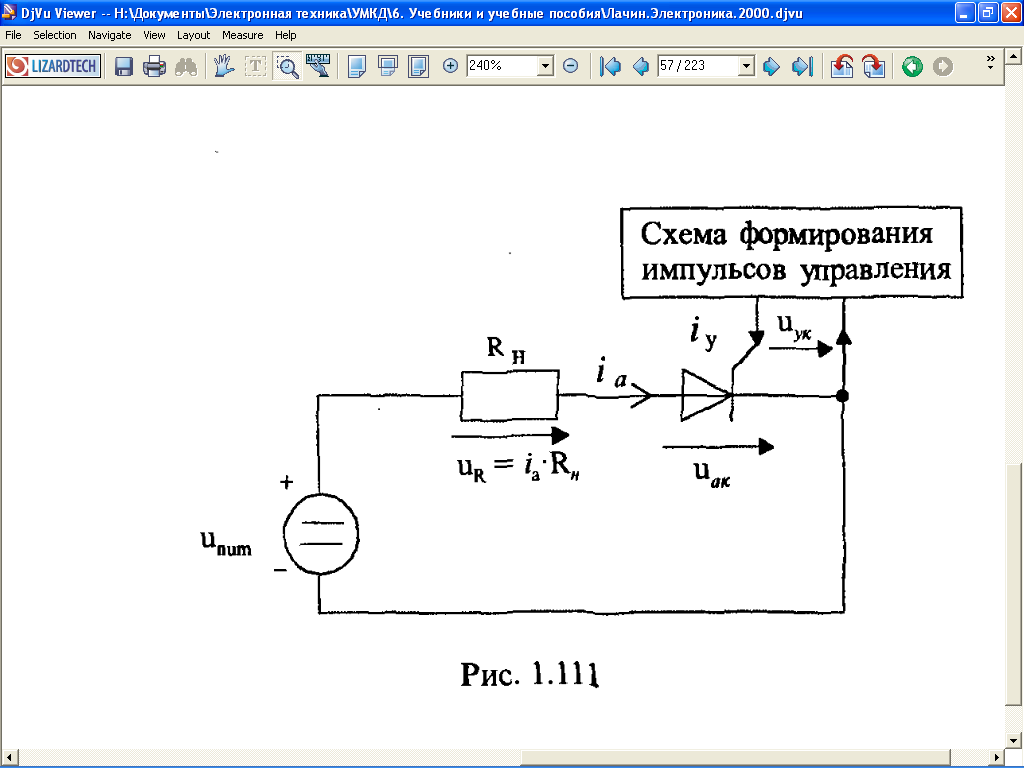

Рисунок - Схема цепи с тиристором
