Способ триангуляции-разбивки многоугольника на треугольники
Построение развертки проводится по следующей схеме:
1. Каждая боковая грань призмы, представляющая параллелограмм, разбивается диагоналями на два треугольника.
2. Определяются длины сторон граней (параллелограммов) и построенных диагоналей.
3. На плоскости чертежа по сторонам и диагонали строятся последовательно грани (параллелограммы).

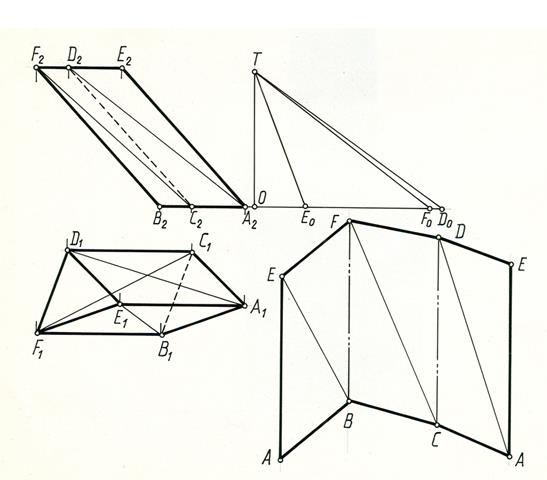

Пример 3. Построить развертку боковой поверхности наклонной треугольной призмы ( рис. 12.4 ).
Рис. 12.4
Решение. Каждую боковую грань призмы делим диагональю на два треугольника. Натуральные длины диагоналей AD, BE, CF определим как гипотенузы прямоугольных треугольников, у которых одним катетом является высота призмы, а другим – горизонтальная проекция соответствующей диагонали (A1D1, B1E1, C1F1). В нашем примере боковые ребра призмы параллельны фронтальной плоскости проекций и проецируется на П2 в натуральную величину, а стороны основания параллельны горизонтальной плоскости проекций и проецируются на П1 в натуральную величину.
На плоскости чертежа по трем сторонам строим треугольники боковой поверхности призмы, соблюдая их последовательность.
