Параметры транзистора в режиме малого сигнала



В режиме малого сигнала транзистор представляет собой линейный активный четырёхполюсник.

Для расчёта и анализа устройств с биполярными транзисторами удобнее всего пользоваться системой Н – параметров. Электрическое состояние транзистора характеризуется 4-мя величинами: входным и выходным током, входным и выходным напряжением. Две из этих величин может считать независимыми, а две другие могут быть выражены через них, из практических соображений в качестве независимых может выбрать входной ток и выходное напряжение.



Рис. 3.9. Представление трансформатора в качестве четырёхполюсника



Iвых = F1(Iвх, Uвых)

Uвх = F2(Iвх, Uвых)



В усилительных устройствах входными сигналами являются: напряжение входного напряжения и токов. В пределах линейной части характеристик справедливы следующие соотношения:

h11 имеет размерность сопротивления и представляет входное сопротивление транзистора.

, = const

h12 - ,безразмерный коэффициент внутренней обратной связи по напряжению.

, = сonst

h21 - ,безразмерный коэффициент передачи тока, характеризующий усилительные свойства транзистора при постоянном коллекторном напряжении.

, = const

h22 – выходная проводимость транзистора

, = сonst

На основе h параметров можно составить схему замещения транзистора, учитывая, что коэффициент обратной связи по напряжению очень мал, и им можно пренебречь.

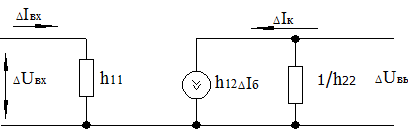

Рис. 1.10. Эквивалентная схема замещения БТ в h-параметрах





Для различных схем включения транзисторов h параметры имеют различное значение, и обозначаются соответствующим индексом.

Например: h21Э коэффициент передачи тока в схеме с общим эмиттером, h – параметры приводятся в справочниках.
