Статические ВАХ
Статические ВАХ устанавливают взаимосвязь четырёх величин: входного тока, входного напряжения, выходного тока и выходного напряжения. Эту взаимосвязь можно выразить 24 – мя семействами характеристик (т.к 4!=24), относящихся к шести системам. Наибольшее распространение получила система, устанавливающая зависимость: Uвх, Iвых = f(Uвх, Iвых).
Статические характеристики представляют собой семейство кривых. В качестве основных удобно выбирать семейство характеристик, связывающих токи и напряжения на входе – так называемые входные характеристики, и токи и напряжения на выходе – выходные характеристики.
Другие два семейства характеристик являются следствием входных и выходных.
Семейство характеристик, которые связывают токи или напряжения на выходе с токами и напряжениями на входе, называются передаточными характеристиками.
Семейство характеристик, которые связывают напряжения или токи на входе, стабилитрон токами или напряжениями на выходе, называются характеристиками обратной связи.

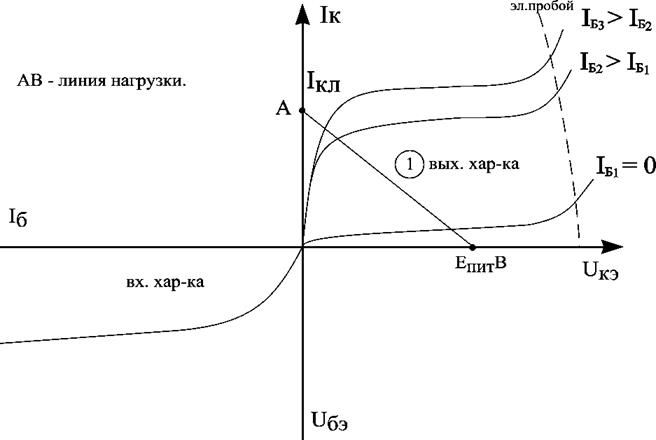

Статические ВАХ транзистора, включённого по схеме с общим эмиттером:
Зависимость тока К от Uкэ – представляет выходные характеристики транзистора, включённого по схеме с общим эмиттером.
|
При наличии нагрузки в цепи К:
|
В точке «В» К закрыт и Uкэ = Епит, Ik = 0. В точке «А» Uкэ = 0, транзистор полностью открыт.
Семейство входных характеристик можно представить одной характеристикой т.к они мало отличаются друг от друга.
Входная характеристика представляет собой зависимость тока Б от Uбэ. т.е является ВАХ эмиттерного р – n перехода, и поэтому напоминает ВАХ обыкновенного диода.
С помощью этих двух характеристик можно построить передаточную характеристику.
|
Транзистор может работать в 3-х режимах:
1) Режим отсечки тока, на входной характеристике соответствует точке «А», в этом случае оба р – n перехода транзистора включены в обратном направлении. Управляемый ток через транзистор отсутствует.
2) Режим насыщения тока, на диаграмме соответствует точке «В». В этом случае эмиттерный переход включен в прямом направлении, и кроме того, так как при этом напряжении Uбэ > Uкэ , то коллекторный переход также включен в прямом направлении. В этом случае через транзистор течёт неуправляемый ток насыщения, ограниченный только напряжением питания и сопротивлением нагрузки, усиление сигнала в этом случае не происходит, так же как и в режиме отсечки.
3) Активный (линейный) режим усиления тока. На характеристиках соответствует промежуточному участку АРВ. В этом режиме эмиттерный переход включен в прямом направлении, коллекторный переход в обратном, ток коллектора линейно зависит от тока базы.
