Статические характеристики полевых транзисторов



1. Выходные статические характеристики представляют собой зависимость тока стока от напряжения истока.

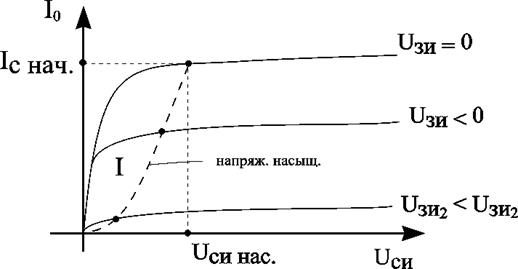

Рис. 3.15. Статическая хар-ка полевого транзистора




Первая часть характеристики называется крутой частью. Наклон её зависит от статического сопротивления канала и сопротивления истока и стока.

В результате того, что канал перекрывается неравномерно вблизи стока больше перекрывается, т.к напряжение на стоке больше, то при некотором напряжении на стоке происходит перекрытие канала , насыщения, и при дальнейшем увеличении напряжения ток практически не растёт.

При напряжении на затворе = 0 и при напряжении на стоке = напряжению насыщения, ток стока называют начальным током стока.

Часть характеристики соответствующую току насыщения называют пологой частью.
