Триодные тиристоры



Схематичное обозначение:



Рис. 4.9. Триодный тиристор




Структура:





Рис. 4.10. Структура триодного тиристора




Для переключения триодного тиристора также необходимо накопление зарядов в базах. В тринисторе, имеющем управляющий вывод от одной из базовых областей, уровень инжекции, через прилегающий к этой базе эмиттерный переход можно увеличить путём подачи положительного, относительно катода, напряжения на управляемый электрод. Поэтому тринистор можно переключить в необходимый момент времени, даже при небольшом анодном напряжении.

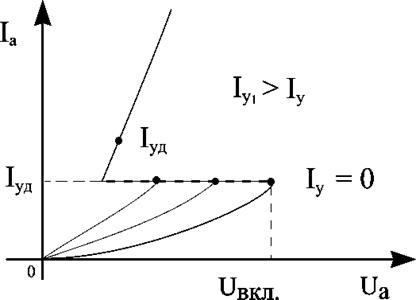

ВАХ тринистора:

Рис. 4.11. ВАХ тринистора




Баланс токов:

, следовательно из этого выражения: напряжение включенного тиристора зависит от тока управления. С увеличением тока управления, напряжение включения уменьшается.
