Усилительный каскад с общим эмиттером

Сопротивления R1 и R2 представляют собой делитель напряжения, который устанавливает фиксированное напряжение базы.

С1 и С2 служат для отсечения постоянной составляющей.

Сопротивление Rк служит нагрузкой транзистору Т.

Rн – сопротивление нагрузки для усилительного каскада.

С помощью фиксирования напряжения базы задаётся рабочая точка покоя. Выходная динамическая характеристика усилителя каскада строится по соответствующей выходной статистической характеристики транзистора.

Усиливаемый сигнал имеет две составляющие: постоянную и переменную точку.

Нагрузкой к каскаду по постоянному току является сопротивление Rк , линия нагрузки строится исходя из следующего выражения:

Постоянной составляющей выходного тока является ток коллектора покоя: т.е

- ток коллектора покоя – это ток, который определяется током базы покоя, ток базы покоя определяется напряжением базы покоя, которое устанавливается делителем напряжения R1 и R2 при отсутствии входного сигнала.

Напряжение базы покоя, ток базы покоя, напряжение коллектора покоя представляет собой координаты рабочей точки покоя.

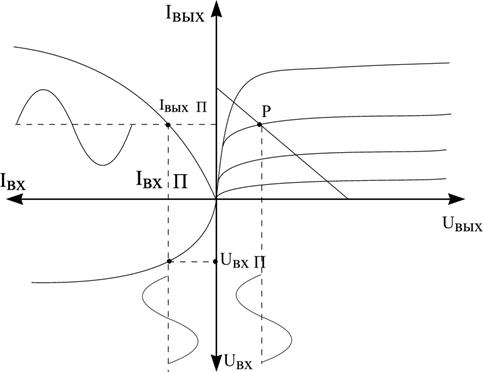

Строим нагрузочную характеристику по постоянному току:

,

где Р – точка покоя

Нагрузка перемен. току при подаче переменного сигнала это есть параллельное соединение резисторов Rк и Rн

При нулевом входном сигнале выходной ток будет равен выходному току покоя.

Характеристика по переменному току также проходит через «Р».

следовательно характеристика пойдёт выше.
