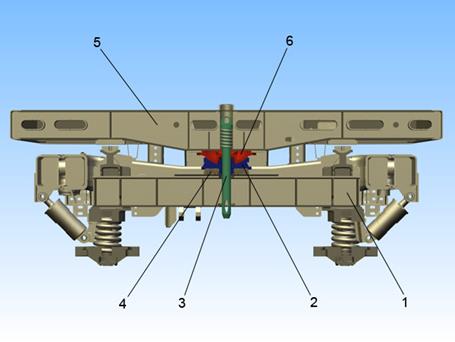

Пятниковое устройство

1 - центральная балка тележки; 2 – подпятник; 3 – шкворень; 4 – амортизатор; 5 - балка рамы шкворневая; 6 - пятник.

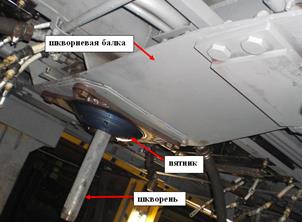

Предназначено для опоры кузова и передачи вертикальной нагрузки на раму тележки через шкворневую балку на центральную балку, а также для передачи тяговых и тормозных усилий и обеспечение поворота тележки относительно кузова.Состоит (рис.19) из пятника (рис. 21), который выполнен из стального литья в форме выпуклой полусферы с фланцем для крепления 4 болтами к шкворневой балке.

В пятнике имеются 6 отверстий для перетекания смазки в подпятник. Подпятник (вогнутая полусфера в середине сферы имеется центрирующий выступ, который входит в отверстие в резиновом амортизаторе. В подпятнике имеются

кольцевые и радиальные канавки для равномерного распределения смазки поступающей через отверстия в пятнике). Резинометаллический амортизатор (резиновая шайба, армированная с обеих сторон стальными листами. Толщина амортизатора 36 – 2 мм, но не менее 30 мм.). Предохранительный шкворень (стальной стержень диаметром 55 мм, и длиной 550 мм. В верхней части шкворень имеет головку, которой он опирается на пружину, на головке шкворня приварено ушко для постановки и извлечения шкворня. В нижней части чека для фиксации шкворня.

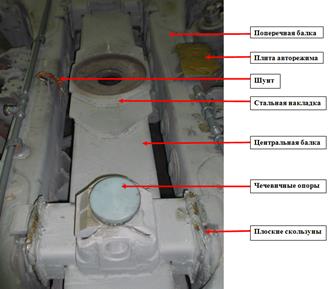

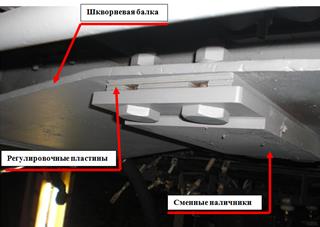

Боковые роликовые или чечевичные опоры (скользуны)обеспечивают устойчивость кузова, ограничивая его продольные перемещения при прохождении вагоном кривых участков пути, чем обеспечивается равномерное распределение нагрузки на к/п. Суммарный зазор между скользунами кузова и тележки в эксплуатации 3 – 8 мм. Регулировка зазора производиться путем изменения числа 2 мм, стальных пластин под сменными наличниками на шкворневой балке (рис.22).
