Регулювання млинів, які працюють по замкненому циклу



При роботі млинів по замкненому циклу (рис. 8.6), матеріал після помолу чи суспензія поступають у спіральний гідравлічний класифікатор, в якому відбувається сортування зерен матеріалу. Для класифікації зерен туди подають воду. Дрібні зерна матеріалу видаляють з класифікатора в злив, а крупні повертають в млин в якості рецикла.

Для підтримки нормального режиму класифікатора необхідно встановити автоматичний регулятор, який забезпечить повернення крупних зерен матеріалу в млин. Крупність зерен після класифікатора визначають по величині густини суспензії.

Регулюючу дію при стабілізації густини суспензії можна вносити декількома способами. Найбільш простим і розповсюдженим є зміна витрати води, яка подається в класифікатор. Цей спосіб потребує плавної і повільної зміни швидкості подачі води. В протилежному випадку порушується нормальний технологічний режим класифікатора. Після різкої зміни витрати води режим відновлюється не раніше ніж через 10 хвилин.

Більш бажаною регулюючою дією є така, що не зв’язана з зміною подачі води. Наприклад, можна регулювати густину суспензії шляхом зміни швидкості обертання барабана або величини підйому спіралі класифікатора. Більш ефективним є останній метод, при якому можна змінювати витрату рецикла в дуже широкому діапазоні (від нуля при повному підйомі спіралі до 100% при самому нижньому положенні). Цей метод легко здійснюється на класифікаторах сучасних конструкцій.

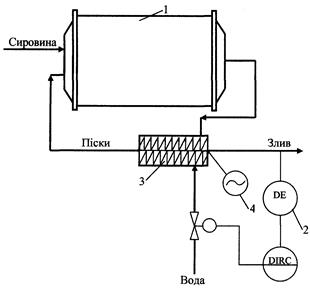

Рис. 8.6 Схема регулювання роботи класифікатора
