Регулювання дозатора з стрічковим транспортером та регуляторами прямої дії

Регулятори прямої дії у вигляді системи важелів знайшли широке застосування для керування стрічковими транспортерами завдяки простоті і надійності конструкції.

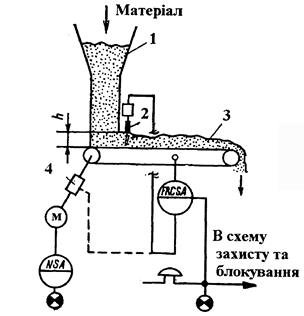

Рис. 8.7 Схема прямого регулювання дозатора з стрічковим транспортером: 1 – бункер; 2 – діафрагма; 3 – транспортер; 4 – варіатор



Рама транспортера використовується в якості задавача витрати. В цьому випадку, вона зв’язана через систему важелів із заслінкою, яка змінить переріз прохідного отвору при зміні маси матеріалу на стрічці. Описаний пристрій відноситься до П-регулятора.
