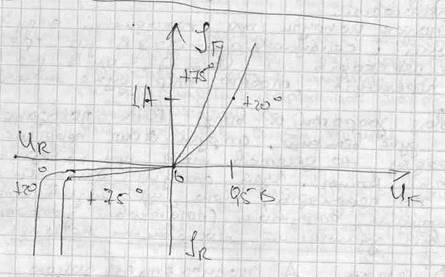

Температурна залежність ВАХ p-n переходів

При збільшені температури зменшується спадок напруги на прямій вітці ВАХ p-n переходу. Ця зміна незначна і несуттєво впливає нахарактеристики p-n переходів. При збільшені температури різко зростає зворотній струм. Приблизно в 2 рази на кожні 10 °С. Це наближене явище. Для Ge p-n переходів зміна ще більша. Перевищення температури і збільшення зворотного струму найчастіше є причиною виходу з ладу НП приладу, тому вони мають певні температурні межі роботи. Для кремнієвих [-100°C ÷ +150°C - +180°C], для германію [-40°C ÷ +60,+70°C]
