Активні напівпровідникові елементи. Біполярні транзистори

Участь в процесах беруть носії двох типів, є ще уніполярні транзистори в яких участь у процесах беруть одні типи носіїв.

Біполярний транзистор (БТ) – це НП прилад, що складається з трьох шарів НП з різними типами провідності і придатний для піднесення потужності

Цей елемент може керуватися колами невеликої потужності, а керувати колами великої потужності.

На границі розділу шарів утворюється два p-n переходи. В залежності від чергування цих шарів транзистори діляться на два типи по провідності.

p-n-p



n-p-n

Середній шар який призначений для керування провідністю транзистора називається базою

Один з зовнішніх шарів, котрий призначений для інжектування (впорскування) носіїв у базу називається емітером

Другий зовнішній шар, який призначений для витягування носіїв з бази (екстракції) називається колектором.

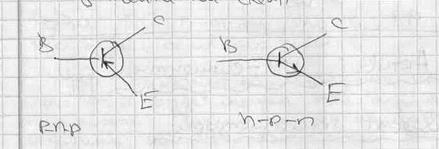

Позначення на схемі

Кружечок означає, що транзистор має окремий корпус. Товщина бази є надзвичайно малою (десятки і сотні долі мікрона)

Всі процеси в транзисторі відбуваються, тому що завдяки легуванню і шляхом прикладення зовнішньої напруги, ми можемо змінювати концентрацію основних носіїв в сусідніх шарах і відповідно міняти їх провідність.
