Системи позначень

Для позначення застосовується букво – цифровий код

1.елемент – це буква, або цифра (буква – широкого застосування, цифра – спеціального, або промислового застосування)

Г, або 1 – Германій

К, або 2 – Кремній

А, або 3 – Арсенід Галію

І, або 4 – Індій, або сполуки

2.Т – біполярний транзистор

П – польовий транзистор

3.Цифра, яка визначає функціональні можливості по розсіювальній потужності і частоті.
4.Трьохзначна цифра – порядковий номер розробки

5.Класифікаційна літера, яка означає відмінність між основними параметрами в одному типі транзисторів

Найчастіше по β, або по UBR / Використовуються букви, які не похожі на цифри.

А=β=40 – 60

Б=β=60 – 100

В=β=100 – 120

Іноді є додаткові позначення

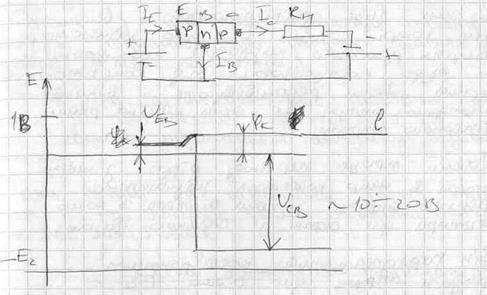

При нормальному режимі ввімкнення між емітером і базою прикладена напруга прямої полярності – опір емітерно базового переходу невеликий, спадок напруги малий (0.5 – 0.7 В) в емітерному колі буде протікати струм іе

Між колектором і базою прикладена напруга зворотної полярності, велини її порядку 10 ÷ 30 В, цей перехід закритий, опір його великий.

При протіканні прямого струму основні носії з емітерного шару (дірки) почнуть активно рухатися в шар бази, товщина шару бази є дуже мала, невеличка частина дірок рекомбінує з електронами за рахунок цього утвориться невеликий базовий струм Іб, а в самій базі виникає велика концентрація неосновних носіїв (дірок).

Далі шляхом дифузії дірки починають рухатися в різні бази і попадуть в шар колектора. Поле між базою і колектором.

Для них буде прискорюючим і всі дірки, котрі попали в шар колектора почнуть рухатися назустріч електронам, які туди поступають туди від колекторного джерела, вони рекомбінують і виникає колекторний струм Ік, який майже рівний емітерному струму.

Такий процес переходу дірок з шару емітера в шар колектора називається передачею струму з кола емітера в коло колектора для схеми зі спільною базою

Він характеризується коефіцієнтом передачі струму для схеми зі спільною базою

α або h21B

α – Вижчий, чим тонша база
