Рыбозащитные устройства на непроточных водоемах

Для водозаборных сооружений, расположенных в нетекущих водоемах, рекомендуется применять плоские сетки, можно с рыбоотводами, сетчатые барабаны и электрические заградители. Вертикальные сетчатые, перфорированные, фильтрующие или жалюзийные экраны, как правило, оборудуются промывными устройствами. Пример вертикального экрана с промывкой приведен на рисунке.

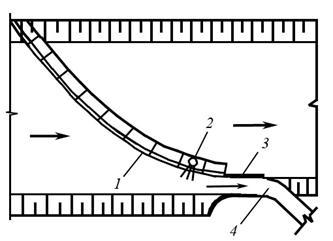

Вертикальный сетчатый, перфорированный или фильтрующий экран:

1 – вертикальный экран; 2 – промывное устройство; 3 – глухая часть экрана;

4 – рыбоотвод

Вертикальный W-образный сетчатый или перфорированный экран:

1 – вертикальный экран; 2 – промывное устройство; 3 – глухая часть экрана;

4 – рыбоотвод

В непроточных водоемах для рыбы, которая держится в верхних слоях воды, эффективным устройством является зонтичный оголовок водозабора, при котором входное отверстие трубы водозабора прикрыто конусным экраном.

Зонтичный оголовок водозабора:

1 – зонтичный оголовок; 2 – оголовок водозаборной трубы; 3 – водоза6орная труба;

4 – опорная конструкция

Другим защитным устройством для рыбы-«верховодки» может быть рыбозащитный концентратор с вертикальной сепарацией рыб.

Здесь водозаборные окна расположены в нижней части лотка-концентратора в прикрыты наклонными экранами, которые исключают попадание рыбы в водозабор и направляют ее в рыбоотвод.

Для отпугивания рыбы от оголовка водозабора используют специальные потокообразователи. Перфорированная труба водозабора, снабженная конической сеткой, прикрыта в торце экраном – потокообразователем. Вода, подаваемая по трубе насосом, создает защитный валец по поверхности сетки, который не пропускает рыбу.

Рыбозащитный концентратор с вертикальной сепарацией рыб (РКВС):

1 – водозаборный водоем; 2 – оголовок рыбозащитного концентрирующего ссооружения; 3 – забральная стенка; 4 – лотки-концентраторы; 5 – оголовок рыбоотвода;

6 – рыбоотвод; 7 – водоприемник; 8 – водозаборные окна

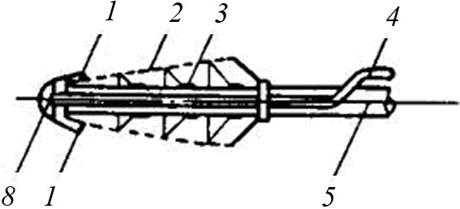

Оголовок с потокообразователем (РОП):

1 – потокообразователь; 2 – сетка; 3 – перфорированная всасывающая труба;

4 – водоподводящий тракт; 5 – водоприемная труба; 6 – оголовок

Особой экологичностью без травмирования рыб отличаются фильтрационные грунтовые водозаборы. Недостатком таких водозаборов является высокое гидравлическое сопротивление и, как следствие, недостаточная пропускная способность. Для увеличения пропускной способности оголовок ограждают фильтрующей дамбой, образующей ковш водозабора.

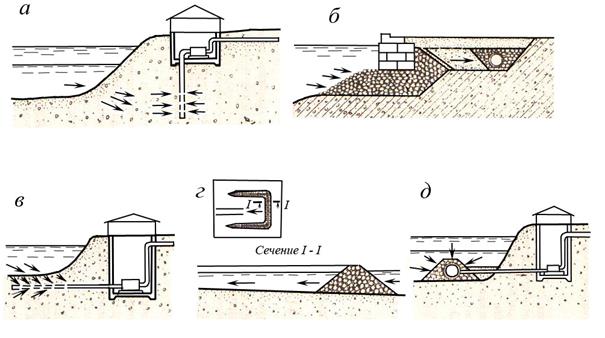

Фильтрационные водозаборы:

а – с вертикальной скважиной; б – горизонтальный; в – с горизонтальной скважиной;

г – с фильтрующими дамбами; д – с горизонтальным оголовком

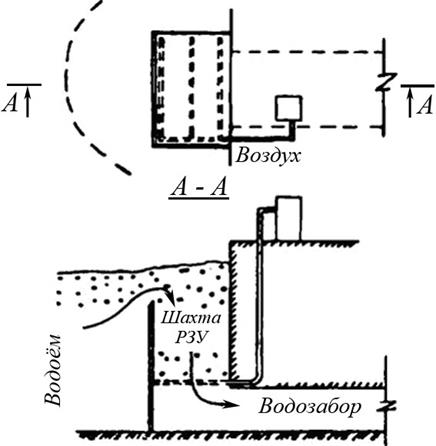

Конструкция рыбозащитного устройства с пневматической защитой глубинного водозабора приведена на следующем рисунке.

Ещё несколько схем рыбозащитных устройств приведены на рисунках.

РЗУ фильтрующего типа (фильтрующие кассеты), установленное на донном оголовке водозабора

Сетчатый струереактивный барабан

1 – труба; 2 – промывное устройство; 3 – сетка; 4, 5 – подшипники;

6 – всасывающая линия

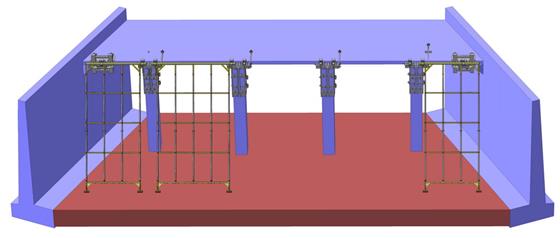

Рыбозащитное сооружение в Астрахани, состоит из двойной рамы для рыбозащитных сеток. Рама имеет два паза для рабочей сетки и ремонтной. Для подъема сеток и их транспортировки на берег предусмотрена ручная передвижная таль.

Жалюзийное рыбозащитное устройство

Такие жалюзийные рыбозащитные устройства устанавливают на водоприемные оголовки

Рыбозащитное устройство типа «барабан жалюзийный

с потокообразователем»

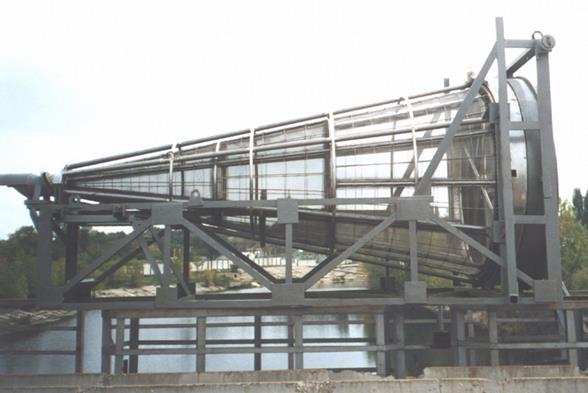

Рыбозащитное устройство с конусообразной защитной сеткой на водозаборе Приволжской оросительной системы

Схема рыбозащитного устройства типа «униполярный электрорыбозаградитель» для береговой насосной станции Конаковской ГРЭС

Рыбозащитное устройство типа «униполярный электрорыбозаградитель» для береговой насосной станции Сормовской ТЭЦ

Рыбозащитные сооружения насосной станции Костромской низины
