Рыбозащитные устройства на водотоках
Для водозаборных сооружений с далеко выдвинутыми оголовками обычно применяются плоские сетки, иногда со специальными каналами – рыбоотводами, и сетчатые барабаны.
Плоская сетка с рыбоотводом:
1 – оголовок; 2 – линия всасывания или самотечная линия; 3 – сеточная камера;
4 – сетка; 5 – рыбоотвод
Плоские сетки с рыбоотводами устанавливаются на водоподводящих линиях после водоприемников.
Сетчатые барабаны устанавливаются непосредственно на входе в водозаборные отверстия оголовков.
Установка сетчатых барабанов на водозаборе:
1 – оголовок; 2 – линия всасывания; 3 – сетчатые барабаны
Для водозаборов, расположенных недалеко от берега, плоские сетки и барабаны иногда дополняются струенаправляющими щитами (отбойными козырьками).
При этом плоские сетки устанавливаются непосредственно на входе в водозаборные сооружения. Плоские сетки рекомендуется использовать и на понтонных водозаборах.
Защита водозабора на понтоне:
1 – понтон; 2 – напорная линия; 3 – плоская сетка
Сетчатые барабаны устанавливаются непосредственно на входе в водозаборные отверстия.
Сетчатые барабаны на водозаборах:
1 – линия всасывания; 2 – сетчатый барабан; 3 – эстакада или мостки
Отбойные козырьки устанавливаются непосредственно в водотоках, перед понтонами и вертикально расположенными всасывающими трубами.
Расположение отбойных козырьков на водозаборах:
1 – понтон; 2 – линия всасывания; 3 – напорная линия; 4 – отбойный козырек
Для водозаборных сооружений, расположенных на берегу или в теле плотины рекомендуются: плоские сетки, плоские сетки с рыбоотводами (см. выше), сетчатые барабаны и запони – плавучие заграждения.

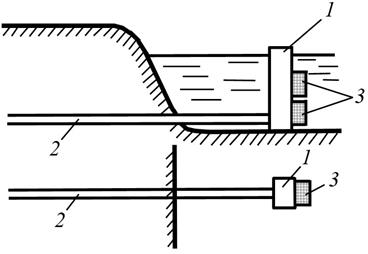

Сетчатые барабаны на береговом водозаборе:
1 – оголовок; 2 – линия всасывания или самотечная линия; 3 – сетчатые барабаны
Запони устраиваются непосредственно в водотоках перед оголовками.
Запонь на водозаборе:
1 – оголовок; 2 – линия всасывания или самотечная линия; 3 – запонь
Для водозаборных сооружений с оголовками, расположенными в ковшах рекомендуются плоские сетки, иногда с рыбоотводами, запони и электрические заградители.

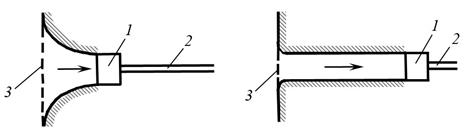

Водозабор в ковше или подходящем канале:
1 – оголовок; 2 – линия всасывания или самотечная линия; 3 – плоская сетка
Использование плоской сетки с рыбоотводом:
1 – оголовок; 2 – линия всасывания или самотечная линия; 3 – сетка; 4 – рыбоотвод

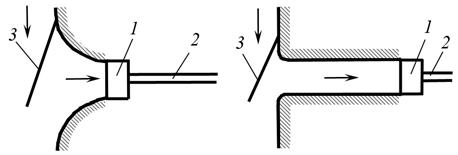

Запонь на ковше или подходном канале:
1 – оголовок; 2 – линия всасывания или самотечная линия; 3 – запонь
Электрические заградители на ковше или подходном канале:
1 – оголовок; 2 – линия всасывания или самотечная линия; 3 – электроды электрозаградителя
