Скорости и ускорения кинематических пар
№ положения i | Время с | |||||||
1,978 | -38,817 | 1,980 | ||||||
0,0278 | -0,989 | 1,708 | -32,348 | -19,408 | 2,045 | |||
0,0556 | -1,712 | 0,989 | -19,701 | -32,336 | 1,311 | |||
0,0833 | -1,982 | 0,001 | 0,257 | -38,958 | 0,002 | |||
0,1111 | -1,708 | -0,989 | 19,408 | -32,348 | -1,311 | |||
0,1389 | -0,989 | -1,708 | 32,348 | -19,408 | -2,045 | |||
0,1667 | 0,001 | -1,982 | 38,958 | -0,257 | -1,983 | |||
0,1944 | 0,989 | -1,712 | 32,336 | 19,701 | -1,388 | |||
0,2222 | 1,708 | -0,989 | 19,409 | 32,348 | -0,666 | |||
0,2500 | 0,978 | 38,817 | ||||||
0,2778 | 1,708 | 0,989 | -19,408 | 32,348 | -0,665 | |||
0,3056 | 0,989 | 1,712 | -32,336 | 19,701 | 1,388 | |||
0,3333 | 0,001 | 1,982 | -38,958 | -0,257 | 1,983 |
Продолжение табл. 3.2
№ положения i | |||||||||
15,915 | 0,030 | 1,965 | -14,362 | 25,231 | 50,333 | 1,973 | |||
-11,257 | -0,455 | 2,302 | -20,573 | -1,035 | -8,410 | 2,555 | |||
-41,514 | -0,677 | 1,648 | 4,587 | -46,015 | -46,510 | 1,792 | |||
-52,982 | -0,002 | 0,003 | 44,152 | -72,721 | -82,590 | 0,004 | |||
-41,535 | 0,676 | -1,647 | 4,658 | -46,063 | -46,581 | -1,791 | |||
-11,257 | 0,455 | -2,302 | -20,573 | -1,035 | -8,410 | -2,555 | |||
15,715 | -0,031 | -1,968 | -14,418 | 25,065 | 50,258 | -1,974 | |||
27,191 | -0,211 | -1,233 | 0,807 | 27,950 | 17,017 | -1,042 | |||
24,833 | -0,152 | -0,579 | 4,011 | 19,150 | 19,279 | -0,537 | |||
23,031 | 6,987 | 22,514 | 19,408 | ||||||
24,843 | 0,152 | 0,579 | 4,011 | 19,150 | 19,279 | 0,537 | |||
27,191 | 0,219 | 1,233 | 0,807 | 27,950 | 17,017 | 1,042 | |||
15,715 | 0,031 | 1,968 | -14,418 | 25,067 | 50,258 | 1,974 |
По данным табл. 3.2 или файлов результатов кинематического анализа вычерчиваются графики: ; ; ; ; ,…. для точек, характер движения которых представляет интерес. Это устанавливается по согласованию с руководителем проекта.
Пример графиков скоростей и ускорений точек показан на рис. 3.2.

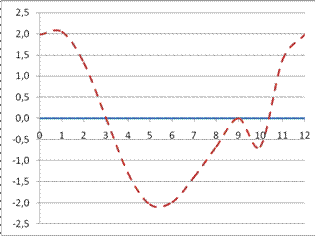

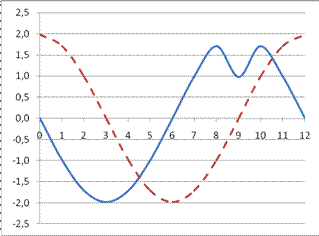

Скорость точки А Ускорение точки А
a)

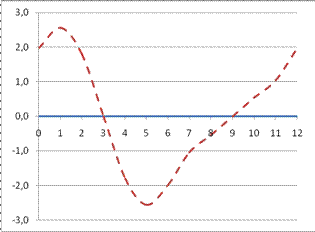

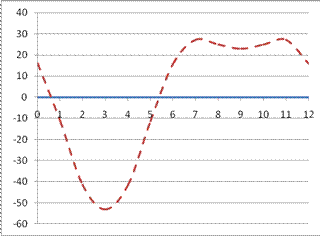

Скорость точки В Ускорение точки В
б)

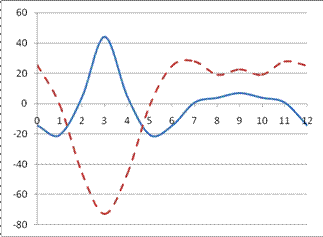

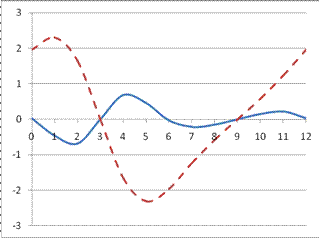

Скорость точки С Ускорение точки С
в)
Рис. 3.2. Графики скоростей и ускорений кинематических пар
а – для точки А; б – для точки В; в – для точки С; г – для точки D;
- - - - , м/с; , м/с; ––––– , м/с; , м/с

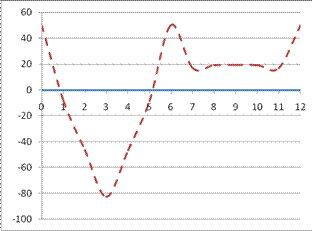

Скорость точки D Ускорение точки D
г)
(Окончание)
Рис. 3.2. Графики скоростей и ускорений кинематических пар:
г – для точки D; - - - - , м/с; , м/с; ––––– , м/с; , м/с
