Технология изготовления валов

В технологии судового машиностроения в понятие валы принято включать собственно валы, оси, пальцы, штоки колонны и другие подобные детали машин. Конструктивное разнообразие валов вызвано различным сочетанием цилиндрических, конических, а также зубчатых (шлицевых), резьбовых поверхностей. Валы могут иметь шпоночные пазы, лыски, осевые и радиальные отверстия.

Валом называют деталь (как правило, гладкой или ступенчатой ци­линдрической формы), предназначенную для поддержания установленных на ней шкивов, зубчатых колес, звездочек, катков и т. д., и для передачи вра­щающего момента.

Осью называют деталь, предназначенную только для поддержания установленных на ней деталей. В отличие от вала ось не передает вращающего момента и работает только на изгиб. В машинах оси могут быть неподвижными или же могут вращаться вместе с сидящими на них деталями (подвижные оси).

Классификация валов

Формы валов и осей весьма многообразны от простейших цилиндров до сложных коленчатых конструкций (которые относятся к специальным).

По конструктивным признакам: гладкие валы и оси; ступенчатые валы и оси; валы-шестерни; валы-червяки.

Для осевого фиксирования деталей на валу или оси используются уступы, буртики, конические участки, стопорные кольца, распорные втулки, которые могут монтироваться в одном комплекте с другими деталями.

Наиболее удобны для сборки узлов ступенчатые валы: уступы предохраняют детали от осевого смещения и фиксируют их положения при сборке, обеспечивают свободное продвижение детали по валу до места ее посадки. Желательно, чтобы высота уступов допускала разборку узла без вынимания шпонок из вала. Диаметры посадочных участков должны быть выполнены по ГОСТ 6636-69

Для обеспечения необходимого вращения деталей вместе с осью или валом применяют шпонки, шлицы, штифты, профильные участки валов и посадки с натягом.

По типу сечения валы и оси бывают; сплошные; полые; комбинированные. Применение полых валов приводит к существенному снижению массы и повышению жесткости вала при той же прочности, но изготовление полых валов сложнее сплошных. Полыми валы изготовляют и в тех случаях, когда через вал пропускают другую деталь, подводят масло.

Участки 1 осей и валов (рис.5), которыми они опираются на подшипники при восприятии осевых нагрузок, называют пятами. Опорами для пят служат подпятники 2. Посадочные поверхности валов и осей под ступицы насаживаемых деталей называют цапфами и выполняют цилиндрическими, коническими или шаровыми (рис.6). При этом принято называть промежуточные цапфы шейками, концевые — шипами. Широкое распространение в маши­ностроении получили цилиндрические цапфы; конические и шаровые цап­фы применяют редко.

Рис. 5. Опора вертикального вала: 1 — пята; 2 — подпятник

Рис. 6. Цапфы: цилиндрические - а; конические – б; шаровые – в

Переходные участки между двумя диаметрами выполняют: 1) с галтелью постоянного радиуса; 2) с галтелью переменного радиуса. Такая галтель снижает концентрацию напряжений и увеличивает долговечность. Применяется она на сильно нагруженных участках валов и осей.

Конструктивные разновидности переходных участков между ступенями валов и осей: канавка со скруглением для выхода шлифовального круга (рис. 7, а); галтель постоянного радиуса (рис. 7, б); галтель переменного радиуса.

Торцы валов и осей делают с фасками, т. е. слегка обтачивают их на конце (см. рис. 7, а, г). Посадочные поверхности валов и осей обрабаты­вают на токарных и шлифовальных станках.

Заплечики валов и осей препятствуют сдвигом лишь в одном направлении. В случае возможного осевого смещения в противоположную сторону для его исключения применяют гайки, штифты, стопорные винты и т. д. Концы валов для установки муфт, шкивов и других деталей, передающих вращающие моменты, выполняют цилиндрическими или коническими, а их размеры стандартизованы. Для установки шпонок вал снабжают пазом.

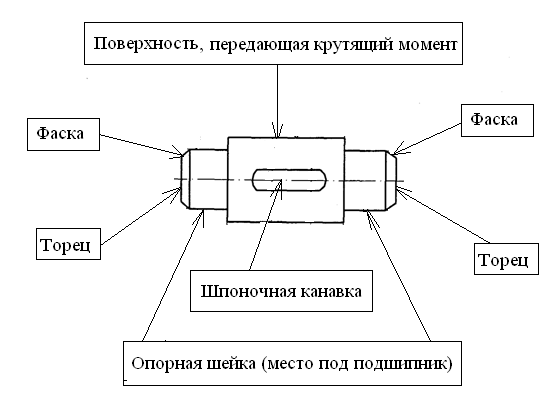

Некоторые конструктивные элементы вала
