Глава 10.

К раздельным пунктам относятся сооружения железных дорог, разделяющие железнодо­рожные линии на перегоны или блок-участки — станции, разъезды, обгонные пункты, путевые и блок-посты, проходные светофоры автоблокировки, а также границы блок-участков при авто­матической локомотивной сигнализации, применяемой как самостоятельное средство сигнали­зации и связи. Перегоном считается часть железнодорожной линии, ограниченной смежными раздельными пунктами. На однопутных участках границы перегона обозначают входные свето­форы станций, а на двухпутных — указатели границ станции и входной светофор смежной стан­ции. Блок-участком (БУ) является часть межсганционного перегона на линиях, оборудованных автоматической блокировкой или автоматической локомотивной сигнализацией (АЛС), между смежными раздельными пунктами. При автоблокировке раздельными пунктами являются про­ходные светофоры и станции, а при АЛС — границы БУ и станции.

10.1. Назначение и классификация раздельных пунктов Раздельные пункты предназначены для обеспечения пропуска по железнодорожному участку заданного числа поездов и обеспечения безопасности их движения. Железнодорож­ный разъезд сооружается на однопутной железнодорожной линии с целью обеспечения по­требной пропускной способности. На железнодорожных разъездах осуществляется скре­щение и обгон поездов, а также посадка и высадка пассажиров. В некоторых случаях они используются для погрузки и выгрузки грузов в небольшом объеме. Для выполнения сво­его назначения железнодорожные разъезды кроме главного пути оснащаются одним или двумя приемо-отправочными, пассажирским зданием с помещением для дежурного по стан­ции, платформой для посадки и высадки пассажиров, стрелочными постами, средствами связи, устройствами СЦБ и др. В зависимости от эксплуа­тационных и местных условий разъезды бывают трех типов (рис. 10.1): с продольным (схе­мы а и б), полупродольным в и поперечным г расположением приемо-отправочных путей. При больших размерах движе­ния, необходимости скрещения длинносоставных и сдвоенных поездов сооружают разъезды продольного типа с односто­ронним расположением путей по схеме а. Схему б применяют при большом числе ускоренных поездов, проходящих через разъезд с обгоном. Разъезды с полупродольным расположе­нием путей (схема в) сооружа­ют при ограниченной длине станционной площадки. Разъезды поперечного типа (схема г) применяют при незначительных размерах дви­жения поездов и на линиях, имеющих трудные топографические условия. В зависимости от характера работы разъезды служат для скрещения одиночных или со­единенных поездов с остановкой и для безостановочного скрещения поездов. Расстояние меж­ду разъездами определяют в соответствии с расчетной величиной суммарного времени хода пары поездов с момента их трогания на одном раздельном пункте до остановки на смежном.

-la- -з-

Ss+-

L,

■hr

isH-

. _к.Д—-V

-2--- =±=7—

-tH-

2 Ez*zriF L.

■v

И —

.Д--------

i -i II!

Рис. 10.1. Схемы железнодорожных разъездов: а и б — про­дольный; в — полупродольный; е — поперечный: I и 1а — глав­ные пути в пределах разъезда; 2 и 3 — приемо-отправочные пути; L — длина станционной площадки; шрихпунктирные и штриховые линии — удлинение путей для безостановочного скрещения и для пропуска сдвоенных поездов




Ж - -i -/-

г

г

-II—ы—

тз

-5нч-

I"1

■3-

    ------
    -¥■-----
-и——/■

II-

3 ^ —1а— К . . =^—//■

I U..1J

Рис. 10.2. Схемы железнодорожных обгонных пунктов: а — попе­речный; б — полупродольный; в — продольный; г - - с последова­тельным расположением пассажирских устройств и путей для гру­зового движения; /, 1а и II — главные пути в пределах обгонного пункта; 2 и 3 — i фиемо-отправочные пути; L (| — длина станцион­ной площадки; пунктирная линия — необходимое удлинение путей для пропуска соединенных поездов

Обгонные пункты сооружают- ся на двухпутных железнодорожных линиях. Они имеют путевое разви- тие, обеспечивающее обгон одних поездов другими (более срочными), а в некоторых случаях — перевод поезда с одного главного пути на другой. Кроме того, они служат для размещения отдельных вагонов, а также выполнения пассажирских операций в небольших объемах. В зависимости от схемы бывают обгонные пункты четырех типов (рис. 10.2): поперечного я; полупродоль- ного б; продольного в и с последова- тельным расположением пассажирских платформ и обгонных путей г. На обгонных пунктах обыч- но укладывают один-два приемо- отправочных пути, на многопут- ных обгонных пунктах число та- ких путей может достигать трех или четырех. Для посадки и вы- садки пассажиров обгонные пункты оборудованы пассажирскими платформами. Кроме того, на обгонных пунктах находится здание дежурного по пункту, имеются стрелочные посты, устройства связи и СЦБ. Основной схемой обгонного пункта является поперечная г/, схему б применяют тогда, когда сдвижка обгонных путей облегчает трогание поезда с места. Эта схема удобна для пассажиров нечетных поездов, останавливающихся на главном (/) пути. Схема в применя- ется на линиях со скоростным движением пассажирских поездов, а г — при значительных объемах пассажирских перевозок. К раздельным пунктам относятся также путевые и вспомогательные посты. Путе- вые посты— это блокпосты при полуавтоматической блокировке, посты примыкания на однопутном перегоне, предузловые посты, располагающиеся на железнодорожных линиях и не имеющие путевого развития. Вспомогательные посты — это посты на пе- регоне, не имеющие путевого развития и предназначенные только для обслуживания пункта примыкания подъездных путей. 10.2. Железнодорожные станции и узлы Железнодорожные станции оснащены путевым развитием и устройствами, позволяю- щими принимать и отправлять поезда, выполнять их скрещение и обгон, а также принимать и выдавать грузы, обслуживать пассажиров, а при развитых путевых устройствах — расфор- мировывать и формировать составы поездов и выполнять технические операции с ними. В зависимости от объема и характера работы станции делятся на внеклассные, /, II, III, IVи V классов. Классность станций определяют на основании оценки ее работы в баллах. Железнодорожные станции являются основными производственно-хозяйственными единицами на железнодорожном транспорте, где осуществляются непосредственная связь железных дорог с клиентурой. На железнодорожных станциях выполняются начальные и конечные операции перевозочного процесса и работа по обеспечению движения поездов. Около 75 % времени оборота вагона тратится на станциях, более 40 % стоимости новой желез- нодорожной линии приходится на станции. Работа железнодорожных станций организуется






на основе графика движения поездов, плана формирования поездов, наиболее рационального технологического процесса и эффективного использования технических средств. Порядок ис­пользования технических средств устанавливается техническо-расгюрядительным актом, ко­торый регламентирует безопасный и беспрепятственный прием и отправление поездов и про­следование их по станции, а также безопасность внутристанционной маневровой работы.

Основные принципы построения технологического процесса работы железнодо­рожных станций заключаются в следующем: непрерывность обработки поездов и ва­гонов и сокращение их простоев в ожидании последующих операций; сокращение вре­мени, затрачиваемого на выполнение каждой операции; максимальная параллельность обработки составов; взаимосвязь работников разных специальностей, участвующих в выполнении станционных операций; диспетчерское руководство расформировани­ем и формированием поездов.

Станционные пути в границах станций бывают: главные, приемо-отправочные, сортиро­вочные, погрузочно-выгрузочные, вытяжные, деповские (локомотивного и вагонного хозяйств), соединительные (ведущие к контейнерным пунктам, топливным складам, базам, сортиро­вочным платформам, к пунктам очистки, промывки, дезинфекции вагонов, ремонта под­вижного состава и др.), а также прочие, назначение которых определяется выполняемыми на них операциями. К путям специального назначения относятся подъездные пути, предназна­ченные для обслуживания отдельных предприятий и организаций, связанных с общей сетью железных дорог непрерывной рельсовой колеей, а также предохранительные тупики, служа­щие для предупреждения выхода подвижного состава на маршруты следования поезда, и улавливающие тупики, предназначенные для остановки потерявшего управление поезда или его части при движении по затяжному спуску.

Пути, предназначенные для выполнения одних и тех же операций, объединяют в отдельные группы — парки: парк приема поездов, парк отправления поездов, сортировочный парк и др. Главные пути нумеруются римскими цифрами, остальные станционные — последующими арабскими.

По своему назначению и характеру работы станции бывают: промежуточные, участ­ковые, сортировочные, грузовые и пассажирские.

10.2.1. Промежуточные станции

—■— 4.1 м —
■4,! мН-Кф- /у
Нечетное
Нечетное
Рис. 10.3. Схема промежуточных станций: а — поперечная на однопутной линии; б — иолупродольная и в - продольная на двухпутных линиях

Промежуточные железнодорожные станции предназначены для скрещения и обгона по­ездов, посадки и высадки пассажиров, погрузки и выгрузки грузов и багажа, маневровых операций по отцепке вагонов от сборных поездов и прицепке к ним, обслуживания подъезд­ных путей. Для безопасного и своевременного выполнения технологических операций про­межуточные станции имеют сле­дующий комплекс устройств и со-

fa \ \ \Г Лг-^| Б
'■Б

оружении: путевое развитие, включающее, кроме главных, че- тыре-пягъ приемо-отправочных путей на многопутных линиях и два-три на остальных, а также по­грузочно-выгрузочные и вытяж­

ные пути для проведения манев-

ровой работы, примыкания подъездных путей, предохрани­тельные тупики и т. д.; пассажир­ское здание с платформами и дру­гими устройствами, складские по­мещения, площадки, погрузочно­выгрузочные механизмы, стре­лочные посты, устройства связи и СЦБ, освещения, водоснабжения, канализации и др.


В зависимости от расположения приемо-отправочиых путей различают три основные схемы промежуточных станций (рис. 10.3). На схемах обозначено: ГУ— грузовые устрой­ства; пунктирные линии — необходимое удлинение путей для обеспечения безостановоч­ного скрещения поездов; L —длина станционной площадки; /, 1а и 11— главные пути в пределах станции; 2—6 — приемо-отнравочные пути; 7— вытяжной путь; б’ —тупик.

10.2.2. Участковые станции

Участковые станции предназначены для обработки транзитных грузовых и пассажир­ских поездов, выполнения маневровых операций по расформированию-формированию сборных и участковых поездов, обслуживанию подъездных путей и мест выгрузки-погруз­ки и др. Участковые станции классифицируются по следующим признакам:

— по типам схем, различающимся взаимным расположением основных парков — по­перечным, продольным, полупродольным, а также последовательным расположением пас­сажирских устройств и парков для грузового движения (рис. 10.4);

— по числу главных путей на подходах — участковые станции однопутных и двухпут­ных линий;

—■ по числу примыкающих подходов — неузловые, расположенные на одной одно­путной или двухпутной линии, и узловые, имеющие примыкание подходов других линий;

— по типу депо — с основным депо для ремонта локомотивов, с пунктами оборота локомотивов в конце тягового участка (с обязательным наличием экипировочных уст­ройств), со сменой бригад (с экипировкой локомотивов при необходимости).

Ш

Рис, 10.4. Участковые станции: a — поперечного и 6 - продольного типа на однопутной линии; в — поперечного, г полунродольного и <) продольного типа на двухпутных линиях; ПЗ — пассажирское здание; ПО - приемо-отправочные парки; С - сортировочный парк; ЛХ — локомотивное хозяйство; ГР - грузовой район; П - пассажирский парк




10.2.3. Сортировочные станции

Нечетное

Сортировочные станции предназначены для массовой переработки вагонов и формирова­ния составов по назначениям, установленным планом формирования поездов, и имеющие для выполнения этих работ специальные пути и маневровые устройства. В зависимости от значения в общей работе на железнодорожной сети сортировочные станции делятся на основные сетевого значения (опорные), районные и вспомогательные (в помощь основным или районным в отдель­ных узлах). В зависимости от типа сортировочных устройств различают горочные и безгороч- ные с вытяжными путями или с полугорками. В зависимости от расположения основных парков имеются три вида станций: с последовательным, параллельным и комбинированным располо­жением парков. В зависимости от числа сортировочных комплексов сортировочные станции бывают двух типов: односторонние (однокомплектные), на которых в одной системе перераба­тываются вагонопотоки всех примыкающих направлений (рис. 10.5, я, б), и двусторонние (двух­комплектные), на которых одна система парков работает в четном, а другая — в нечетном на­правлении (рис. 10.5, в).

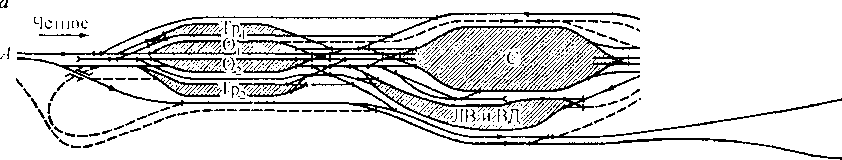

Рис. 10.5. Схема сортировочных станций: а - односторонняя с последовательным расположением парков; б — односторонняя с комбинированным расположением парков; в --двусторонняя с последовательным расположением парков; Г1 — приемные парки; О — парки отправления; С — сортировочные парки; Тр, Т — транзитные парки; ЭУ — экипировочные устройства; J1X и ВД — локомотивное и вагонное хозяйства



В основу технологии работы сортировочных станций положен метод диспет­черского руководства расформированием-формированием поездов и местной рабо­той, обеспечивающий лучшее использование технических средств и наименьшее время нахождения вагонов на станции. Сортировочными устройствами на этих стан­циях являются: сортировочные горки (рис. 10.6), полугорки и вытяжные пути со стрелочными горловинами на уклоне или площадке. Принцип работы сортировоч­ных устройств основан на использовании силы тяжести вагонов при скатывании их с более высокого уровня, на котором располагается вытяжной путь или приемный парк, на более низкий уровень, на котором располагаются сортировочные пути.


Сортируемый состав по го­рочному надвижному пути посте­пенно и непрерывно надвигается локомотивом на горб горки, пе­ревалив за который расцеплен­ные вагоны (отцепы) далее скаты­ваются под действием силы тяже­сти. Между скатывающимися от­цепами образуются интервалы, позволяющие переводить стрелки и направлять вагоны на разные пути сортировочного парка в со­ответствии с планом формирова­ния поездов. Имеющийся перед горбом горки подъем надвижной части облегчает расцепку ваго­нов. Для регулирования скорос­ти скатывания и интервалов меж­ду отцепами на сортировочных горках устраивают тормозные позиции, оборудованные вагонными замедлителями или тормозными башмаками. Тормозные позиции имеются так­же на путях сортировочного парка для предотвращения повреждения движущихся с боль­шой скоростью (более 5 км/ч) вагонов с вагонами, стоящими на путях.

Рис. 10.6. План и профиль сортировочной горки: а — скоростной уклон; и — промежуточные уклоны; в — уклоны стрелочной зоны

Сортировочные горки крупных сортировочных станций снабж:ены устройствами ком­плексной механизации и автоматизации процесса сортировки вагонов — горочной авто­матической централизацией (ГАЦ), системами автоматического регулирования скорости скатывания отцепов (АРС), автоматического задания скорости роспуска составов (АЗСР) с телеуправлением горочными локомотивами (ТГЛ) и др. Автоматизация работы сорти­ровочных горок основана на применении электронной аппаратуры и вычислительной тех­ники. Горочная автоматизация позволяет существенно повысить перерабатывающую способность сортировочных горок и безопасность их обслуживания.

10.2.4. Грузовые станции

Грузовые станции предназначены для приема к перевозке, взвешивания, кратковре­менного хранения, погрузки, выгрузки, сортировки и выдачи грузов, оформления перево­зочных документов приема, расформирования-формирования и отправления грузовых по­ездов и передач вагонов, производства маневровой работы по подаче вагонов на грузовые фронты и уборке их, обслуживания подъездных путей и организации транспортно-экспеди­ционного обслуживания клиентуры. Схема устройства грузовых станций и место их распо­ложения выбирается на основе технико-экономических расчетов в результате сравнения ва­риантов с учетом последующего развития, размеров и характера работы, площади отводи­мой территории, топографических, геологических и прочих местных условий, а при разви­тии станций — также с учетом наиболее полного использования существующих устройств.

В зависимости от основного назначения и характера работы различают следую­щие грузовые станции: неспециализированные и специализированные общего пользо­вания, необщего пользования для обслуживания подъездных путей, перегрузочные станции, портовые, паромные и линейные грузовые станции. Грузовые станции об­щего пользования (рис. 10.7) бывают тупиковые {а) и сквозные (б).

Специализированные грузовые станции общего пользования предназначаются для мас­совой погрузки или выгрузки однородных грузов (угля, руды, минерально-строительных материалов, нефтепродуктов, леса и лесоматериалов, зерна, контейнеров и др.), главным образом,


в пунктах добычи или в крупных городах и промышленных цент­рах. Схема грузовой станции за­висит от рода груза, способа по­грузки-выгрузки и технологии подачи-уборки вагонов.

Mt=t
a
/ б г-1 7 и 4 1 Рис. 10.7. Схемы грузовых станций: a — тупикового типа; б — сквозного; I —техническая контора; 2 — вагонные весы; 3 — пути ремонта вагонов; 4 — пункт технического обслуживания вагонов; 5 -- сквозные пути грузового двора; 6 — экипировка локомотивов; 7 — возможное примыкание подъездных путей

Для погрузки в вагоны угля или руды в местах их добычи со­оружаются станции или пункты погрузки, схемы которых опреде­ляются объемом работы и спосо­бом погрузки — бункерным с предварительным накоплением груза в бункерах (рис. 10.8, а).

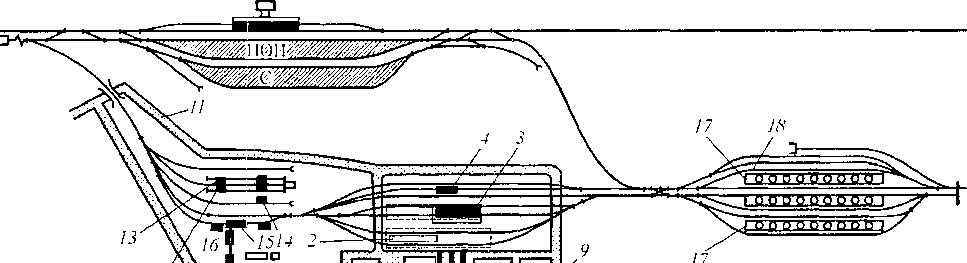

Рис. 10.9. Схема станции примыкания, пункта налива и промывочно-пропарочной станции: ПОП — при- емо-отправочный парк; С -сортировочный парк; 1 — производственно-бытовой корпус; 2--депо пропар­ки цистерн; 3 — открытая эстакада обработки цистерн; 4 — ангар наружной обмывки цистерн; 5 — проме­жуточный резервуар для темных нефтепродуктов; 6 — нефтеловушка; 7— промежуточный резервуар для воды; 8 - насосная станция; 9 - - пожарное депо; 10 — трансформаторная подстанция; II — проезд для авто­транспорта; 12 — битумохранилище; 13 — платформа; 14— наливная колонка для битума; 15 — насосная; 16 — эстакада для подогрева цистерн; 17 —- наливная эстакада; 18 — пути для очищенных цистерн
В районах крупных станций налива нефтепродуктов сооружают промывочно-пропароч­ные станции или пункты для подготовки цистерн под налив (рис. 10.9). В местах массовой заготовки леса или лесоматериалов сооружаются лесопогрузочные станции (рис. 10.10, а), на которые лесные грузы доставляются различными видами транспорта.

Пункты (базы) выгрузки минерально-строительных материалов (песка, щебня, камня и др.) сооружают в крупных городах, где ведется большое жилищное и промышленное строи­тельство (рис. 10.8, б).

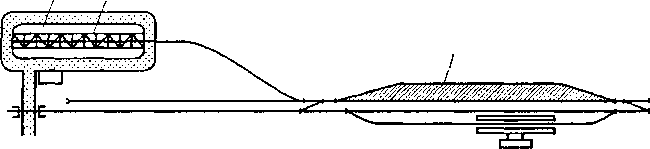

Рис. 10.8. Схемы пунктов: а — погрузки угля: 1 — здание блока главного ствола шахты; 2 — галерея; 3 — бункеры; 4 — запасный склад угля; 5 - — склад крепежного леса; 6 — кран; 7 — погрузочные пути; пунктиром показан дополнительный путь для погрузки угля с запасного склада; б — выгрузки минерально-строительных материалов: / — прпемо-отправочные и сортировочные пути; 2 — разгрузочный путь на эстакаде; 3 — отвал






a l l II l I I l 6 Рис. 10.10. Схемы: a — лесопогрузочной станции: I — погрузочный путь; 2 — район подвозимого к станции леса (или склад лесоматериалов); б — пункт, обслуживающий элеватор: / — приемо-отправоч- ные пути; 2 — весы; 3 — элеватор; 4 — приемные лари; 5 - ходовой путь; 6 — разгрузочные пути; 7 — пути для накопления вагонов



В местах массового поступления зерна сооружаются станции или пункты, обслужива­ющие элеваторы (рис. 10.10, б). Схема путевого развития обеспечивает поточность пере­движения вагонов и требуемую перерабатывающую способность, соответствующую про­изводительности выгрузочных средств элеватора.

Для выполнения операций, связанных с прибытием и отправлением, перегрузкой и временным хранением, сортировкой, техническим и коммерческим обслуживанием контейнеров, в крупных го­родах и портах сооружаются специальные станции-терминалы с железнодорожными путями для об­служивания грузового движения и перегрузочным комплексом (рис. 10.11, а). Грузовые станции, об­служивающие подъездные пути (рис. 10.11, б), сооружаются при наличии большого числа примыка­ющих предприятий, баз и складов. К грузовым относятся портовые железнодорожные станции (рис. 10.12, а), предназначенные для обслуживания морских и речных портов при перевалке грузов с желез­ной дороги на водный транспорт и обратно. Такие станции оснащены приемо-отправочными, сор­тировочными и вытяжными путями, горками малой и средней мощности.

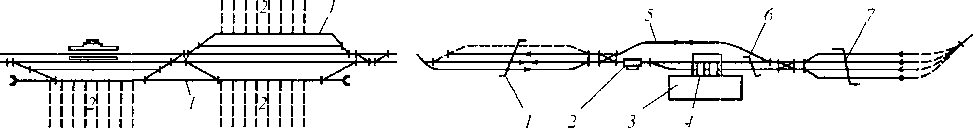

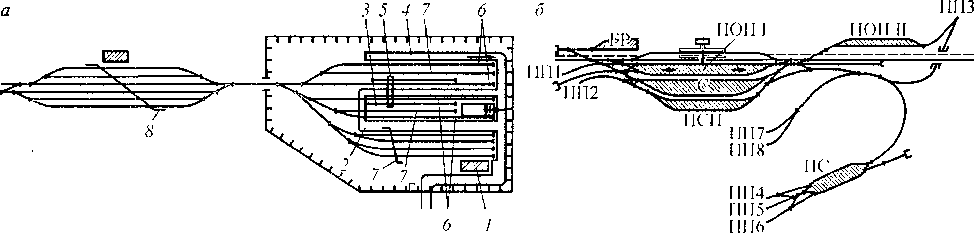

Рис. 10.11. Схемы: а --- станция-терминал ды переработки контейнеров: / — товарная контора; 2 — проезд для автотранспорта; 3— контейнерная площадка; 4 — высокая платформа; 5 — кран; 6— погрузочно-выгрузочные нуги; 7 - выставочные пути; 8— приемо-отправочные и сортировочные пути; б— грузовая станция, обслужива­ющая подъездные пути: Г1П1 -ПП8 — подъездные пути; ГР— грузовой район; ПОП I —приемо-отправочный парк (в гом числе маршрутов ПП1); С — сортировочный парк; ПСП — приемо-сдаточный парк групп вагонов ПП2, 4—8; ПОП II — приемо-отправочный парк маршрутов ППЗ; ПС — промышленная станция



С целью выполнения смешанных железнодорожно-водных перевозок через большие вод­ные преграды применяют специальные станции (рис. 10.12, б). При обслуживании междуна­родных перевозок такие станции оснащены железнодорожными путями колеи 1520 и 1435 мм. На отечественных паромных переправах курсируют паромы однопалубные вместимостью 26 вагонов, двухпалубные— 104 вагонов и трехпалубные— 108 четырехосных вагонов.

10.2.5. Пассажирские станции

Пассажирские станции предназначены для обслуживания пассажиров дальнего, ме­стного и пригородного пассажирского движения. Они сооружаются в административно- хозяйственных и промышленных центрах, курортных зонах, в городах и населенных пун­ктах, в которых организована пересадка на другие виды транспорта — морской, речной, воздушный. На пассажирских станциях осуществляется прием и отправление пассажир­ских поездов, посадка и высадка пассажиров, их обслуживание, продажа билетов, прием
