Механизм подъема прижимной рамки

Механизм служит для подъема прижимного устройства 18 после окончания шитья.

Подъем прижимной рамки 18 осуществляется от электромагнита ЭМ1 через двуплечее коромысло 39 и тягу 38, коромысло 37, вал 36, коромысло 35, тягу 34, коромысло 33, вал 23, коромысло 22, шатуны 21, 20, кронштейн 19.Порядок работы

Петельный полуавтомат работает следующим образом.

Под прижимную рамку 18 (рисунок 37), которая в исходном состоянии поднята, укладывают обрабатываемую деталь. Нажимают на педаль 16 (рисунок 36). При этом прижим 18 опускается и прижимает обрабатываемую деталь к игольной пластине.

Шаговым электродвигателям ШД-1, ШД-2, ШД-3 с помощью системы программного управления задается режим работы, обеспечивающий законы движения прижимной рамке 15 и рамке игловодителя 8 в соответствии с рисунком петли. Перемещения прижимной рамки и рамки игловодителя синхронизированы с вертикальным возвратно-поступательным движением игловодителя 9.



Обметывание кромок петли осуществляется за счет одновременного вертикального возвратно-поступательного движения игловодителя 9, качания рамки игловодителя 8 поперек направления подачи материала, вращения челночного устройства 42 и перемещения прижимной рамки 18 в направлении оси Y.

Закрепки выполняются в результате сложения вертикального возвратно-поступательного движения игловодителя 9, качания рамки игловодителя 8, вращения челночного устройства 42 и перемещений прижимной рамки 18 по осям X и Y в соответствии с их формой.

После обметывания петли и выполнения закрепок срабатывает механизм автоматической обрезки ниток (на рисунках не показан). Затем происходит прорубание петли ножом и автоматический подъем прижимной рамки. Деталь с обработанной петлей снимается или перемещается для обметывания новой петли. Изменение формы и размера петли осуществляется нажатием на кнопку пульта управления и, при необходимости, заменой ножа в держателе.





3.16. Машина 72520-101 кл. фирмы «Минерва»

Швейная промышленная машина 72520-101 кл. фирмы «Минерва» (рис. 38) предназначена для выполнения вышивальных строчек с периодически повторяющимися рисунками зигзагообразными строчками с челночным переплетением, причем вышивать можно одной или двумя иглами, взаимодействующими с одним челноком. Машина 72520-101 кл. создана на базе машины 335 кл. фирмы «Минерва» и отличается от нее конструкцией механизма иглы.

Заправка верхней и нижней ниток.Верхнюю нитку заправляют так же, как в прямострочных швейных машинах с челночным переплетением. Нижнюю нитку, намотанную на шпульку, надевают на ось шпульного колпачка 6 (рис. 39).Конец нитки выводят в прорезь 9, подводят под пластинчатую пружину 8 и заводят в прорезь 5.

Регулировка механизма иглы.Положение иглы относительно носика 25 челнока 1 регулируют вертикальным перемещением игловодителя 7(рис. 40) после ослабления винта 8 в поводке 9. Регулировка может быть выполнена без съема фронтовой крышки через отверстие на фронтовой части машины при крайнем нижнем положении иглы. Положение иглы 2 относительно стенок отверстия в игольной пластине регулируется поворотом эксцентрического пальца 4 после ослабления стягивающего винта 5 в результате продольных перемещений рамки 6. Ширину рисунка (строчки) регулируют перемещением винтовой шпильки 27 вдоль прорези рычага 24 после ослабления гайки 28. Если винтовую шпильку 27 поднимать, то ширина рисунка будет увеличиваться. Положение винтовой шпильки фиксируют винтом 11 после ослабления гайки 12. Максимальная ширина рисунка может быть 10 мм.





Рисунок 38. Машина 72520-101 кл. фирмы «Минерва» .



Рисунок 39 Механизм челнока машины 72520-101 кл. фирмы «Минерва»

Своевременность отклонений иглы 2 регулируется поворотом червяка 14 на главном валу после ослабления двух упорных винтов 13. Игла должна отклоняться в верхнем положении. Рисунок выбирают по таблице, в которой указаны номера кулачков 20, прилагаемых к машине. Подобрав необходимый номер кулачка в соответствии с видом нового рисунка, отвинчивают гайку 21, снимают шайбу и кулачок 20, использованный при предыдущем рисунке. Устанавливают новый кулачок так, чтобы в его паз вошла шпонка 22. Кроме того, повернув кулачок, в его внутренний паз вводят ролик 23 рычага 24. С помощью таблицы определяют ширину выбранного рисунка, длину стежка и максимальную частоту вращения главного вала. Путем перевода клинового ремня на соответствующий шкив вала электродвигателя устанавливают вал таким образом, чтобы он вращался в соответствии с указанной в таблице частотой вращения главного вала. Предыдущие объяснения относились ко всем кулачкам, кроме № 222. Перед использованием кулачка №^22 с 24 проколами иглы в раппорте рисунка устанавливают новую червячную передачу (i = 24 : 1). Для этого снимают кулачок 20, ослабляют установочный винт крепления червячного колеса 25 и снимают колесо, ставят на вал 26 новое червячное колесо, ослабляют винты 18 установочного кольца 19, винт 16 втулки 17, винты 13 и перемещают сдвоенный червяк 14, 15 вправо, вводя червяк 14 в зацепление с червячным колесом 25, фиксируют винтами 16, 18 новое положение втулки 17 и установочного кольца 19. Поворотом махового колеса проверяют, легко ли вращается главный вал 10. Чтобы выполнить две параллельные вышивальные строчки, ослабляют винт 1, снимают иглодержатель 3 и устанавливают иглодержатель с двумя иглами.

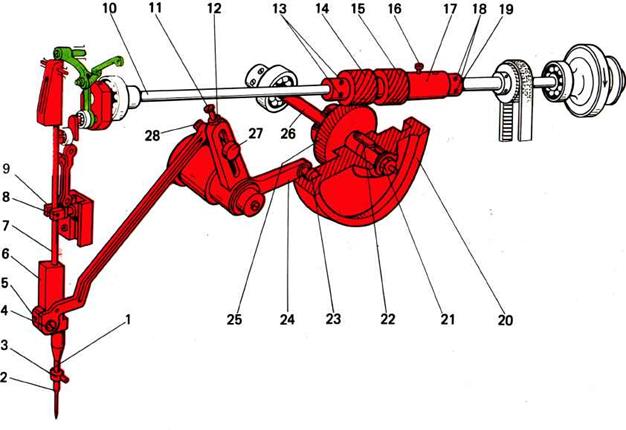

Рисунок 40 Механизм иглы машины 72520-101 кл. фирмы «Минерва»
