ТИПОВЫЕ ТЕХНИЧЕСКИЕ РЕШЕНИЯ ПРИ АВТОМАТИЗАЦИИ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ

Общая задача управления ТП — это минимизация (максимизация) некоторого критерия (себестоимость, затраты энергии и т. д.) при выполнении ограничений на технологические параметры, накладываемых регламентом.

Поскольку решение этой задачи для всего процесса в целом затруднительно (много влияющих факторов), весь ТП следует разбить на отдельные участки, причем обычно участок соответствует законченной технологической операции, имеющей свою подзадачу (приготовление корма, обработка молока и т. д.).

Для отдельного ТП критерий оптимальности установить проще. Это может быть требование стабилизации параметра или несложно вычисляемого критерия. На основании принятого критерия оптимальности для отдельного ТП легко формулируется задача автоматизации. Кроме критерия оптимальности для решения этой задачи необходим анализ объекта автоматизации с точки зрения выявления всех существенных входных и выходных переменных, а также анализ статических и динамических характеристик каналов передачи возмущающих и управляющих воздействий.

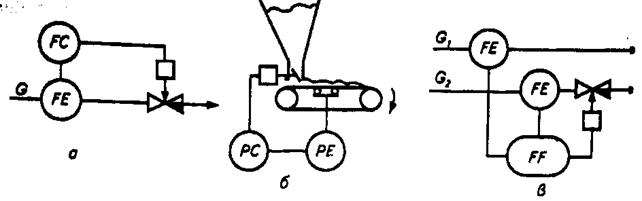

Рис. 2.3. Схемы регулирования расхода: а — жидких и газообразных сред; б— сыпучих материалов; в — соотношения сред

Технологические процессы одного типа (например, процессы нагрева) могут отличаться исполнением аппаратуры, физико-химическими свойствами участвующих в них потоков сырья и т.д. Однако все они протекают по одним и тем же законам и подчиняются общим закономерностям. Характер этих закономерностей в первую очередь определяется тем, какой параметр участвует в управлении. Для одного класса процессов, протекающих в типовой технологической системе, может быть разработано типовое решение по автоматизации, являющееся приемлемым для широкого круга систем. Наличие типового решения значительно упрощает задачу построения АСУ.

К числу типовых технологических параметров, подлежащих контролю и регулированию, относят расход, уровень, давление, температуру и ряд показателей качества.

Регулирование расхода. Системы регулирования расхода характеризуются малой инерционностью и частой пульсацией параметра.

Обычно управление расходом — это дросселирование потока вещества с помощью клапана или шибера; изменение напора в трубопроводе за счет изменения частоты вращения привода насоса или степени байпасирования (отведения части потока через дополнительные каналы).

Принципы реализации регуляторов расхода жидких и газообразных сред показаны на рисунке 2.3, а, сыпучих материалов — на рисунке 2.3, б.

В практике автоматизации ТП встречаются случаи, когда требуется стабилизация соотношения расходов двух или более сред.

В схеме, показанной на рисунке 2.3, в, поток G₁ — ведущий, а поток — ведомый, где у — коэффициент соотношения расходов, который устанавливают в процессе статической настройки регулятора.

При изменении ведущего потока G₁ регулятор FF пропорционально изменяет ведомый поток G₂.

Выбор закона регулирования зависит от требуемого качества стабилизации параметра.

Регулирование уровня.Системы регулирования уровня имеют те же особенности, что и системы регулирования расхода. В общем случае поведение уровня описывается дифференциальным уравнением

где S —площадь горизонтального сечения емкости; L — уровень; С_вх, G_вых — расход среды на входе и выходе; С_обр — количество среды, увеличивающейся или уменьшающейся в емкости (может быть равно 0) в единицу времени t.

Постоянство уровня свидетельствует о равенстве количеств подаваемой и расходуемой жидкости. Это условие может быть обеспечено воздействием на подачу (рис. 2.4, а) или расход (рис. 2.4, б) жидкости. В варианте регулятора, показанном на рисунке 2.4, в, используют для стабилизации параметра результаты измерений подачи и расхода жидкости. Импульс по уровню жидкости — корректирующий, он исключает накопление ошибки вследствие неизбежных погрешностей, возникающих при изменении подачи и расхода. Выбор закона регулирования также зависит от требуемого качества стабилизации параметра. При этом возможно использование не только пропорциональных, но также и позиционных регуляторов.

Регулирование давления.Постоянство давления, как и постоянство уровня, свидетельствует о материальном балансе объекта.

,

где V— объем аппарата; р — давление.

Рис. 2.4. Схемы систем регулирования уровня:

а —с воздействием на подачу; б и в — с воздействием на расход среды

Аналогичность уравнений (2.1) и (2.2) свидетельствует о том, что способы регулирования давления аналогичны способам регулирования уровня.

Регулирование температуры.Температура — показатель термодинамического состояния системы. Динамические характеристики системы регулирования температуры зависят от физико-химических параметров процесса и конструкции аппарата. Особенность такой системы — значительная инерционность объекта и нередко измерительного преобразователя.

Принципы реализации регуляторов температуры аналогичны принципам реализации регуляторов уровня (рис. 2.4) с учетом управления расходом энергии в объекте.

Выбор закона регулирования зависит от инерционности объекта: чем она больше, тем закон регулирования сложнее. Постоянная времени измерительного преобразователя может быть снижена за счет увеличения скорости движения теплоносителя, уменьшения толщины стенок защитного чехла (гильзы) и т. д.

Рис. 2.5. Схема системы регулирования качества продукта:

1 — объект; 2 — анализатор качества; 3 — экстраполяционный фильтр; 4 — вычислительное устройство; 5 — регулятор

Регулирование параметров состава и качества продукта.При регулировании состава или качества продукта возможна ситуация, когда параметр (например, влажность зерна) измеряют дискретно. В этой ситуации неизбежны потеря информации и снижение точности динамического процесса регулирования. Рекомендуемая схема регулятора, стабилизирующего некоторый промежуточный параметр У(t), значение которого зависит от основного регулируемого параметра — показателя качества продукта У(t), показана на рисунке 2.5. Вычислительное устройство 4, используя математическую модель связи между параметрами У(t) и У(t₁) непрерывно оценивает показатель качества. Экстраполяционный фильтр 3 выдает оценочный параметр качества продукта У(t₁)в промежутках между двумя измерениями.
