Вибір монтажних кранів.

На вибір кранів для монтажу конструкцій впливають фактори:

1) об`ємно - планування та констр. рішення об`єкту;

2) маса конструкцій або вага і розташування конструкцій в плані і по висоті;

3) методи вантажу;

4) технічні(робочі) параметри кранів;

5) техніко-економічне обґрунтування варіантів монтажу.

Вибір монтажних кранів здійснюється на основі порівняння робочих (технічних) параметрів кранів із монтаж. характеристиками елементів та на основі техніко-економічного порівняння варіантів монтажу.

Конструкції що монтують мають монтажні хар-ки, до монтажн. хар-к відносять:

1) монтажна вага визн. за формулою Q=Qе +q пр.

Q- монт. вага елементу

Qе – вага констр. елементу, який монтують

q пр. – вага монтажного пристосування, за допомогою якого констр. монтують.

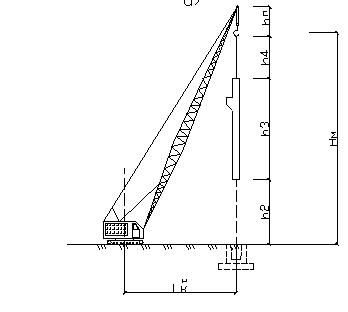

2) монтажна висота: Н=h1+h2+h3+h4

h1- висота від рівня стоянки крану до опори на яку установлюють елемент.

h2 – запас по висоті необхідний з умов технології монтажу для заведення конструкції до місця установки, або переносу цієї конструкції через інші.

Частіше всього h2 = 0,5м

h3 – висота конструкт. елементу в монтажному положенні.

h4 – висота монтажного пристосування

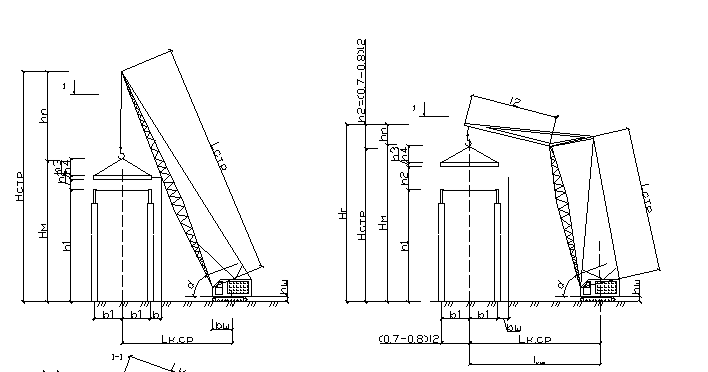

2) Необхідний виліт стріли крану.

Визначається для конструкцій вільний доступ до яких закрит. іншими або раніше змонтованими конструкціями.

Для самоходного стрілового крану визначається за формулою

b1 – відстань від центру ваги елементу до наближеного до крану краю елемента( половина ширини (довжини) елементу який монтують.

b – відстань від краю елементу до стріли монтажного крану. З умов техніки безпеки не менше 1м.

b2 – половина товщини стріли крану.

Нм – монтажна висота плити покриття;

h п – довжина поліспасу крану: 2 – 5м від крюка до оголовка.

h ш – відстань від рівня стоянки крану до поворотного шарніру стріли крану.

h4 – висота монтажного застосування.

b з – відстань від вертикальної осі повороту крану до шарніру стріли крану.

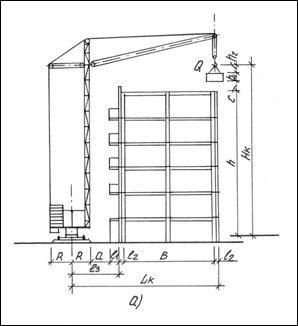

для баштових кранів необхідний виліт стріли крану за формулою:

Lк = b1 + b + а/2

а - ширина кранового шляху приймається із технічних характеристик,

b - відстань від зовнішньої грані будівлі до вісі рейкового шляху крану.

b1 – відстань від зовн. грані будівлі наближеної до крану до прямовисної, що проходить через центр ваги крайнього елементу, який монтують.

Необхідний виліт визн. на період монтажу крайніх стінових панелей, найбільш віддалених від крана.

Монтажні характеристики визначають для кожного елементу, який будуть монтувати, порівнюючи монтажні характеристики елементів з робочими парам. Кранів вибирають кран для монтажу.

а – потрібна вантажність, т; Q_м – максимальна маса елемента, що монтується, т; Q_т – маса такелажного оснащення, т; Н_к – потрібна висота підйому гака, м; h – висота будівлі, м; С - 0,5м (відстань від низу елемента, що монтується до рівня останнього монтажного горизонту); h₁ – максимальна висота елемента, що монтується, м; h₂ – висота оснастки (стропування), м; L_к – необхідний виліт гака, м; R – радіус повороту крана з поворотною платформою, м; а – безпечна зона між поворотною частиною крана і конструкціями будівлі, що дорівнює 0,7м для баштових кранів і 1,0м для стрілових; l₁ – довжина конструкцій будівлі, що виступають за площину стіни, м; l₂ – відстань від осі будівлі до зовнішньої площини стіни, м; В – ширина будівлі, м; α – кут нахилу стріли крана (15^о…75^о).
