ЗАКЛЮЧИТЕЛЬНАЯ ЧАСТЬ - 10 минут

1. Ответы на вопросы слушателей.

2. Закрепление темы по вопросам:

« Всасывающие рукава, их назначение, краткая характеристика, порядок эксплуатации и испытания.

« Напорные рукава, их назначение, краткая характеристика, порядок эксплуатации и испытания.

« Рукавное оборудование, назначение, устройство и работа его элементов, требования безопасности.

« Пожарные стволы, их назначение, устройство, технические данные, требования безопасности при работе с ними.

Методика опроса - устная, опрашиваю 4-5 слушателей по указанным вопросам.

3. Подведение итогов занятия.

4. Задание на самоподготовку:

- изучить законспектированный материал;

- самостоятельно изучить материал по литературе:

- самостоятельно изучить материал по литературе: А.Ф. Иванов и др., «Пожарная техника», ч. 1, М: Стройиздат, 1988 г., стр. 28 – 54, 335-338.

План-конспект составил:

преподаватель Нижегородского Учебного центра

майор внутренней службы А.Н. Сиднев

"___"__________________2008 г.

План-конспект рассмотрен на заседании предметной комиссии цикла

Протокол № ____ от "____"________________2008 г.

Рисунок 1 Схема расположения конструктивных элементов всасывающих и напорно-всасывающих рукавов Основные конструктивные элементы всасывающих рукавов: 1. Внутренняя резиновая камера. 2. Текстильный слой (внутренний). 3. Стальная проволочная спираль. 4. Промежуточный резиновый слой. 5. Текстильный слой (второй). 6. Защитный наружный слой (текстильный для рукавов класса «В» или резиновый слой для рукавов класса «КЩ»).

Рисунок 2 Ванна для отмачивания (оттаивания)

Прорезиненный рукав: 1 - армирующий каркас 2 - резиновая камера 3 - клеевой слой.

Латексированный рукав: 1 - армирующий каркас 2 - латексный гидроизолирующий слой 3 - наружная латексная пленка

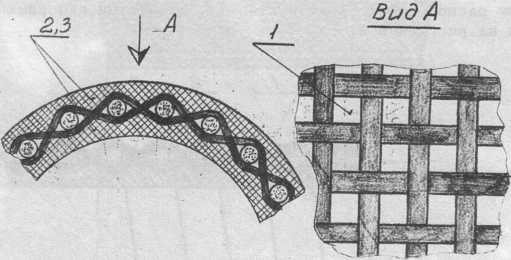

Рисунок 3 Рукав с двухсторонним покрытием, рукав пластмассовый армированный, рукав на рабочее давление 3 МПа: 1 - разреженный армирующий каркас 2 и 3 - внутренний и наружный слои покрытия Конструктивные элементы напорных рукавов

Рисунок 4 Элементы напорных рукавов

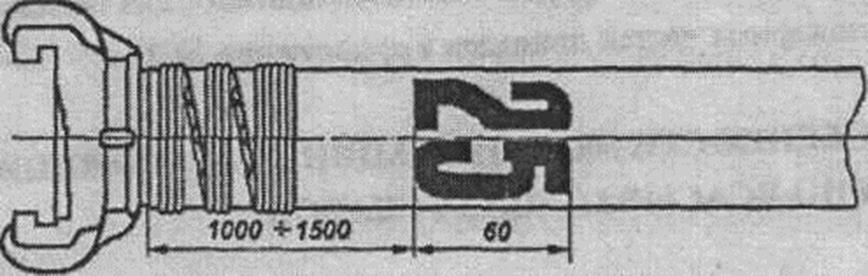

Рисунок 5 Дополнительная маркировка рукава в пожарной части

Рисунок 6 Дополнительная маркировка рукава на рукавной базе

Рисунок 7 Схема башенной сушилки

13. лебедка; 14. короб дляотвода воздуха; 15. шибер; 16. трос; 17. верхняя решетка; 18. ролик для подвески; 19. напорный рукав; 20. сушильная камера; 21. жалюзи; 22. короб для подвода воздуха; 23. шибер; 24. калорифер; водосток.

Рисунок 8 Рукавный водосборник ВС-125

Рукавная напорная головка Муфтовая напорная головка

Цапковая напорная головка

Переходная напорная головка Напорная головка-заглушка Рисунок 9

Рукавная всасывающая головка

Муфтовая всасывающая головка

Рисунок 10 Всасывающая головка-заглушка

Сетка всасывающая: 1 – верхний корпус; 2 – кольцо; 3 – клапан; 4 – тросик; 5 – нижний корпус; 6 – решетка; 7 – пружина; 8 – рычаг.

Рисунок 12

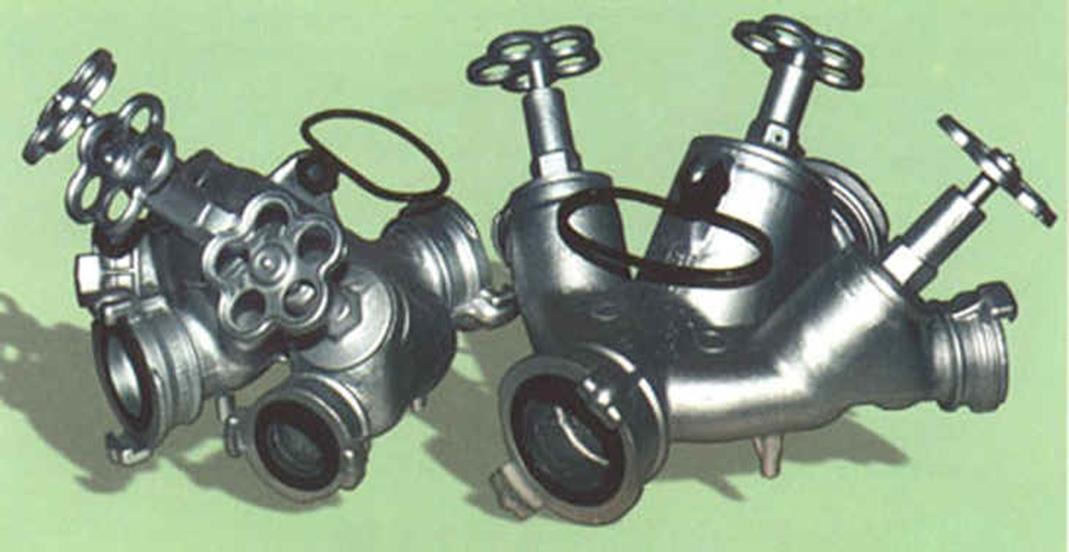

Рисунок 13 Разветвление трехходовое РТ-80

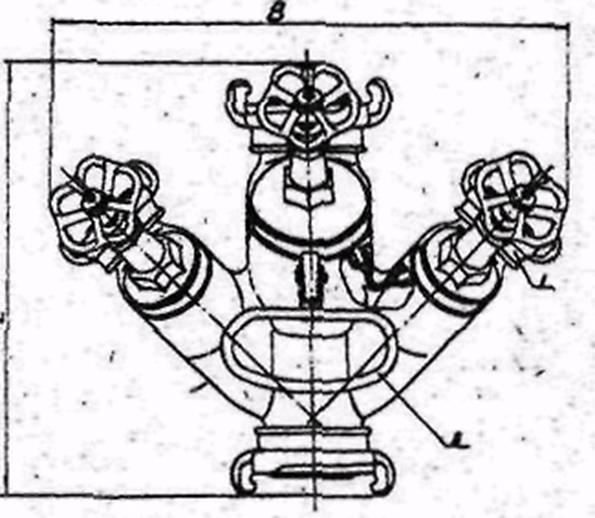

Рисунок 14 Разветвление рукавное трехходовое РТ-80 1 - головки соединительные типа ГМН ТУ У 29.2-30711025012-2001, 2 – вентиль, 3 – маховичок, 4 – валик, 5 – корпус вентиля, 6 – корпус, 7 – клапан, 8 – ручка, 9 – втулка сальника.

Рисунок 15 Разветвление трехходовое РТВ-70/300

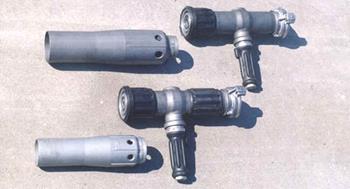

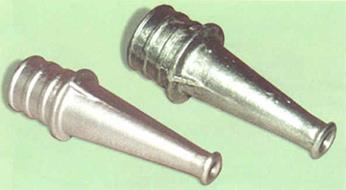

Ручные стволы Ручные стволы для ПК

Ручные стволы СРП-50 Ручной ствол ОРТ-5050

Ручной ствол СРВДК Ручной водопенный ствол СВПР Рисунок 16

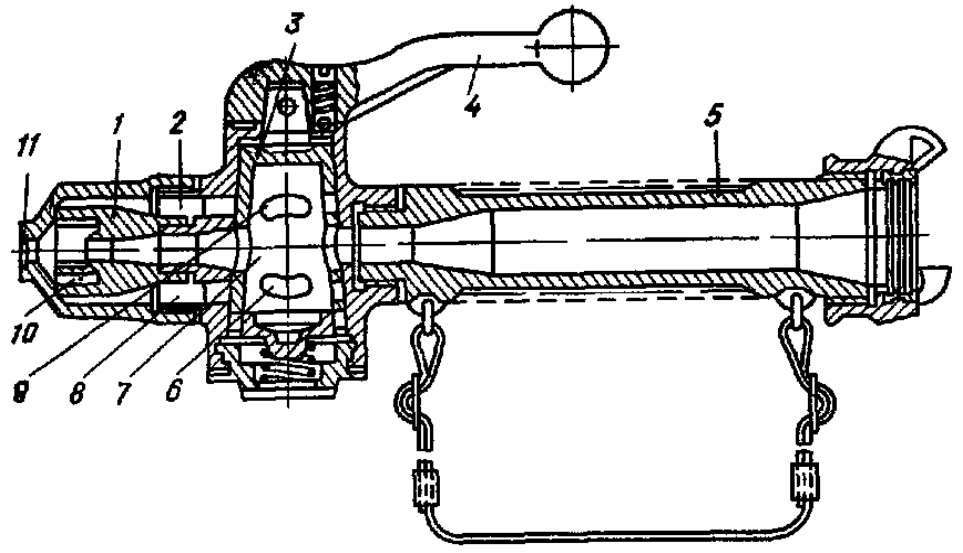

Рисунок 17 Комбинированный ручной пожарный ствол РСК-50 1,2,8 – каналы; 3 – пробковый кран; 4 – ручка; 5 – корпус; 6,9 – отверстия; 7- полость; 10 – тангенциальные каналы; 11 – насадок.

Рисунок 18 Ручные стволы РС-50 и 70

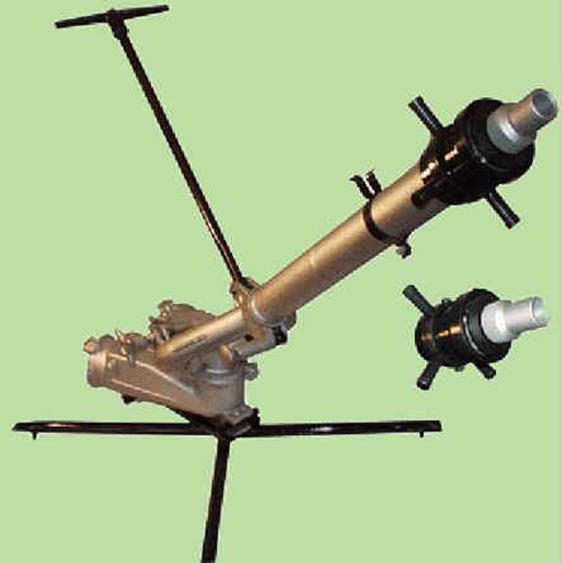

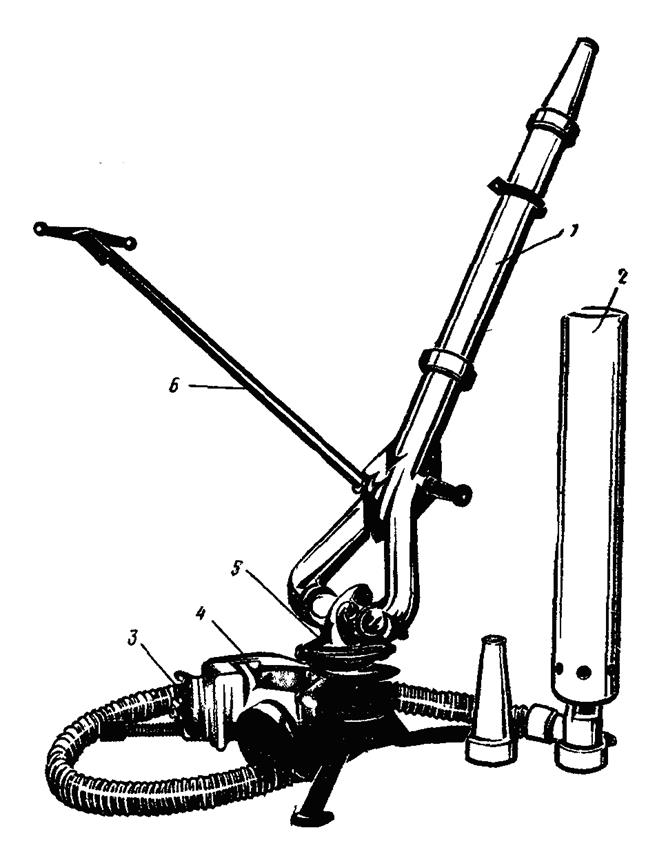

Рисунок 19 Переносной лафетный ствол ПЛС-20П 1 – корпус ствола; 2 – воздушно-пенный насадок; 3 – напорный патрубок; 4 – приёмный корпус; 5 – фиксирующее устройство; 6 – рукоятка управления.
