Вопрос № 4. Пожарные стволы, их назначение, устройство, технические данные, требования безопасности при работе с ними.

Термины и определения:

Расход – объем жидкости, протекающий через живое сечение в единицу времени (л/с).

Струя – масса жидкости, ограниченная со всех сторон жидкой или газообразной средой и движущаяся под действием давления или силы тяжести. Различают сплошные (компактные и раздробленные) и распыленные струи.

Дальность полета струи максимальна при напоре перед стволом не менее 35 метров и угле наклона ствола 30 – 40 градусов.

Успокоитель – устройство, предназначенное для устранения вращения потока жидкости вокруг своей оси путем разбивания общего сечения потока на несколько частей в целях подвода воды к насадку ствола прямолинейными струйками.

Реакция струи – сила, направленная в обратную сторону движения струи при истечении ее из насадка.

Пожарные стволы предназначены для получения сплошных или распыленных водяных, пенных и порошковых струй. Их разделяют на ручные и лафетные.

Ручные пожарные стволыпредназначены для формирования и направления сплошной или распыленной струи воды, а также (при установке пенного насадка) струй воздушно-механической пены низкой кратности при тушении пожаров.

Различают стволы нормального давления (давление перед стволом от 0,4 до 0,6 МПа (от 4 до 6 кгс/см²)) и стволы высокого давления (давлении перед стволом от 2 до 3 МПа (от 20 до 30 кгс/см²)).

Стволы в зависимости от наличия (отсутствия) перекрывного устройства подразделяются на неперекрывные и перекрывные.

Стволы нормального давления в зависимости от условного прохода соединительной головки подразделяются по типоразмерам на стволы с условным проходом D_у 50 и с условным проходом D_у 70.

В зависимости от функциональных возможностей стволы подразделяются на:

а) формирующие только сплошную струю;

б) распылители, формирующие только распыленную струю;

в) универсальные, формирующие как сплошную, так и распыленную струю;

г) с защитной завесой, дополнительно формирующие водяную завесу для защиты ствольщика от теплового излучения;

д) комбинированные, формирующие водяные и пенную струи.

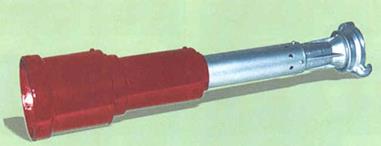

Ручные стволы Ручные стволы для ПК   Ручные стволы СРП-50 Ручной ствол ОРТ-5050   Ручной ствол СРВДК Ручной водопенный ствол СВПР Рисунок 15

Рисунок 16 Комбинированный ручной пожарный ствол РСК-50 1,2,8 – каналы; 3 – пробковый кран; 4 – ручка; 5 – корпус; 6,9 – отверстия; 7- полость; 10 – тангенциальные каналы; 11 – насадок.

Из комбинированного ствола РСК-50 (рисунок 16) подают как сплошные (компактные), распыленные, а также комбинированные струи. Стволы этого типа входят в комплект только пожарных автомобилей. При положении ручки 4 пробкового крана 3 вдоль оси корпуса 5 поток жидкости проходит через центральное отверстие центробежного распылителя и далее выходит из насадки в виде компактной струи. При повороте ручки крана на 90°, центральное отверстие, перекрывается и поток жидкости из полости 7 пустотелой пробки крана, через отверстия 6 и 9, поступает в каналы 2 и 8. Через тангенциальные каналы 10, жидкость попадает в центробежный распылитель и выходит из него закрученным потоком, который под действием центробежных сил, при выходе из насадка, распыляется, образуя факел с углом раскрытия 60°. Ствол РСКП-50 отличается от ствола РСК-50 наличием пенной головки, позволяющей подавать пену различной кратности (от 15 до 60) и распыленную струю воды с переменным углом раскрытия.

Рисунок 17 Ручные стволы РС-50 и 70

Ручные стволы типа РС-50 и РС-70 без перекрывных устройств (рисунок 17) служат для создания только сплошных водяных струй, различаются геометрическими размерами и диаметрами насадок. Ствол состоит из конусообразного корпуса, внутри которого установлен успокоитель, насадки, соединительной головки и переносного ремня. В стволах РС-50 диаметр насадки 13 мм, в РС-70 - 19 мм.

Маркировка ручных пожарных стволов:
