Пример: РСКЗ–70, где Р – ручной, С – ствол, П – с перекрывным устройством, З – с защитной завесой, К – комбинированный, 50 (70) – условный проход Dу 50 (Dу 70).

Лафетные пожарные стволы предназначены для получения мощных водяных или пенных струй при тушении крупных пожаров в случае недостаточной эффективности ручных пожарных стволов.

Лафетные пожарные стволы подразделяются на:

Ø стационарные, монтируемые на пожарном автомобиле (С);

Ø возимые, монтируемые на прицепе (В);

Ø переносные (П).

Классификация лафетных стволов по виду формируемой струи:

Ø с индексом У (универсальные) - формирующие сплошную и распыленную с изменяемым углом факела струи воды, а также струю воздушно-механической пены, перекрывные, имеющие переменный расход;

Ø без индекса У - формирующие сплошную струю воды и струю воздушно-механической пены.

Примечание: индекс приводится после цифр, указывающих расход воды.

Классификация лафетных стволов по виду управления:

Ø с индексом Д - с дистанционным управлением;

Ø без индекса Д - ручным управлением.

Примечание: индекс приводится после букв ЛС.

Пример: ЛСД-С- 40 У,

где ЛС - лафетный ствол, Д - с дистанционным управлением, С - стационарный, 40 - расход воды (л/с), У - универсальный.

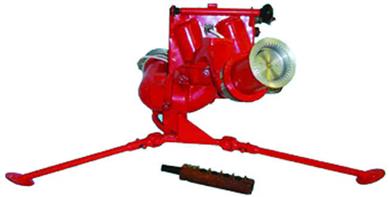

Рисунок 18 Переносной лафетный ствол ПЛС-20П 1 – корпус ствола; 2 – воздушно-пенный насадок; 3 – напорный патрубок; 4 – приёмный корпус; 5 – фиксирующее устройство; 6 – рукоятка управления.

На каждом стволе должна быть нанесена маркировка, содержащая надписи, указывающие положения "пена", "вода", а также для стволов универсального типа - положения “расход", "сплошная", "распыленная" струи, "закрыто".

Лафетный переносной ствол типа ПЛС-20П (рисунок 18) состоит из приемного корпуса 4 с двумя напорными патрубками 3, оборудованным обратными шарнирными клапанами, корпуса трубы ствола 1, рукоятки управления 6 и фиксирующего устройства перемещения ствола в вертикальной плоскости 5. Внутри корпуса трубы ствола установлен четырехлопастной успокоитель. Ствол имеет три водяных насадка диаметром 22, 28, 32 мм и воздушно-пенный насадок 2.

Ствол может вращаться вокруг вертикальной оси на 360 градусов и перемещаться в вертикальной плоскости от 30 до 75 градусов. Основные детали изготовляют из алюминиевых сплавов.

ЛС-П 20У Лафет ствол ЛСД-П 20У Лафет ствол ЛСД-С 20У Лафет ствол ЛС-С-40 Лафет ствол ЛС-С 20У Лафет ствол ЛС-С 20У-о Рисунок 19
